Home > ヘッドライト関連 > φ170丸目1灯化キット



φ170丸目1灯化キット

累計販売数11セット!



ドイツのカスタムビルダーにも好評の、

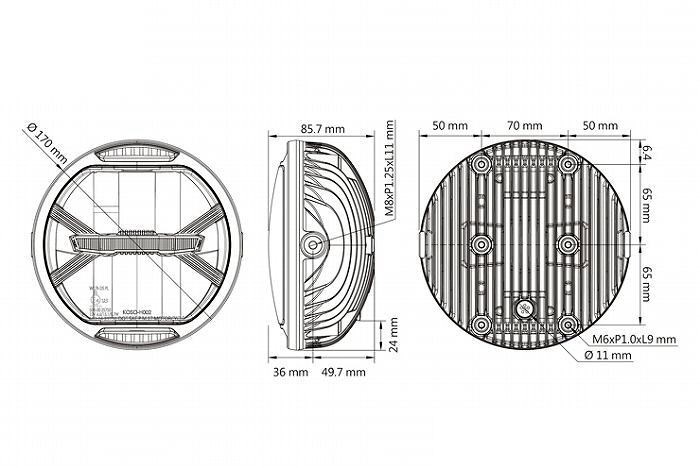

外径はφ170と小ぶりで、
ヘッドライトの奥行も85.7mmと薄く、
異形ヘッドライトを採用したスーパーネイキッド車を、
硬派な走り屋風のテイストにする際にお勧めな、
日本の車検にも対応した次世代LEDヘッドライトです。

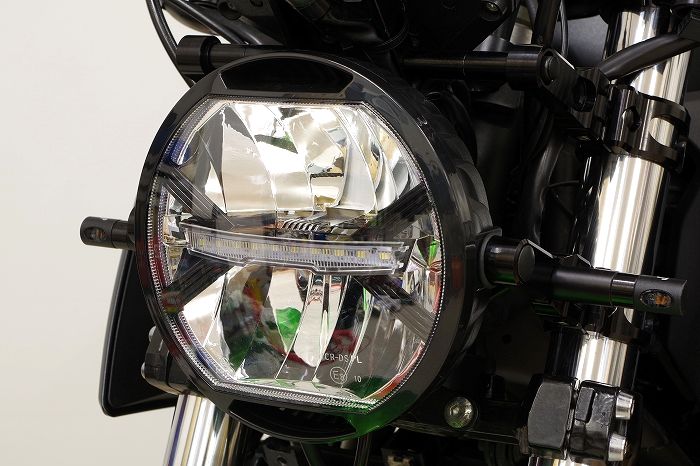

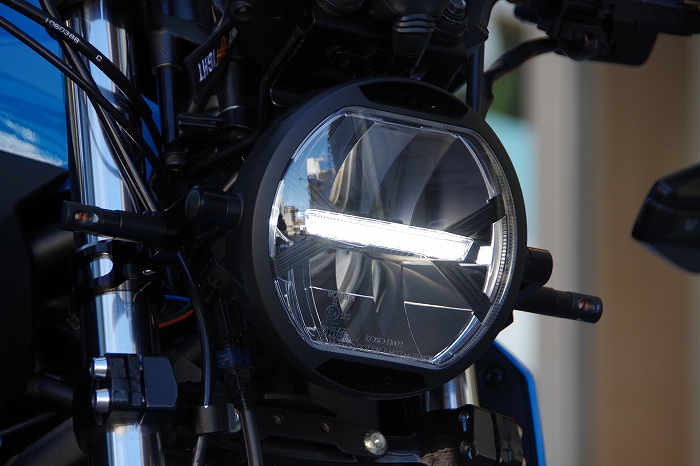

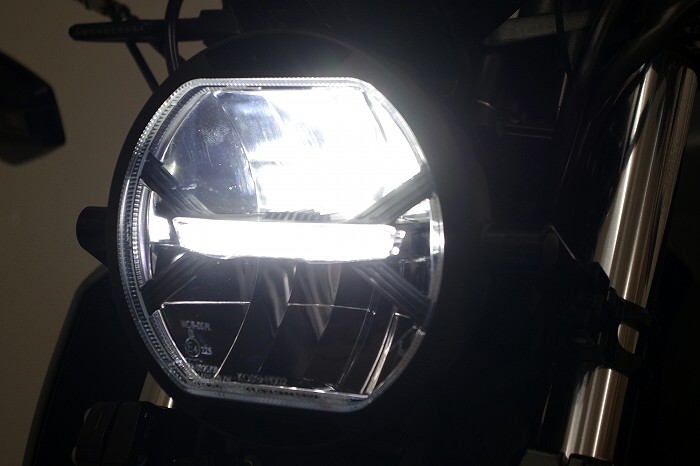

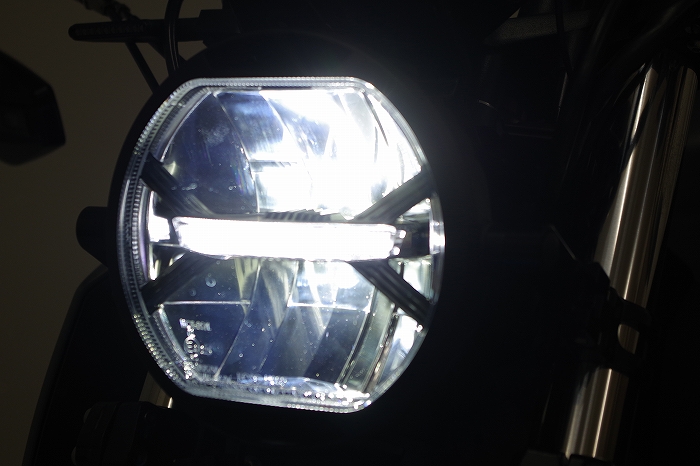

↑は、
ポジションランプ点灯時の様子で、
ヘッドライト中央に水平なポジションランプを配す事で、
近未来的なフォルムとなっております。




↑は、
ロービーム点灯時の様子です。




↑は、
ロービーム(上側)とハイビーム(下側)の同時点灯時の様子です。

※純正で同時点灯の2009年式のZ400に装着している為、
同時点灯しておりますが、
古いバイクであれば、
ロービームとハイビームは別々に点灯可能です。




↑は、
ロービームを壁面に照射した時の様子で、
水平より下を広範囲で照らします。




鉄板をプレスで成型した旧来のヘッドライトと違い、
高品質なアルミダイキャスト製で、

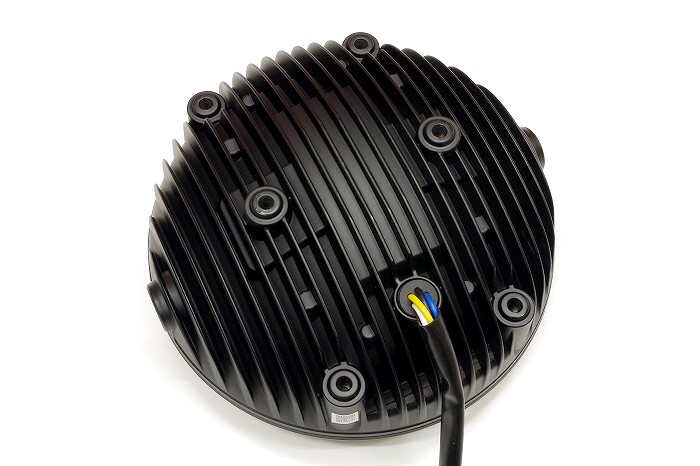

裏側には放熱の為のヒートシンクが有り冷却効率が高いです。

ちなみに、
重量は約920グラムです。

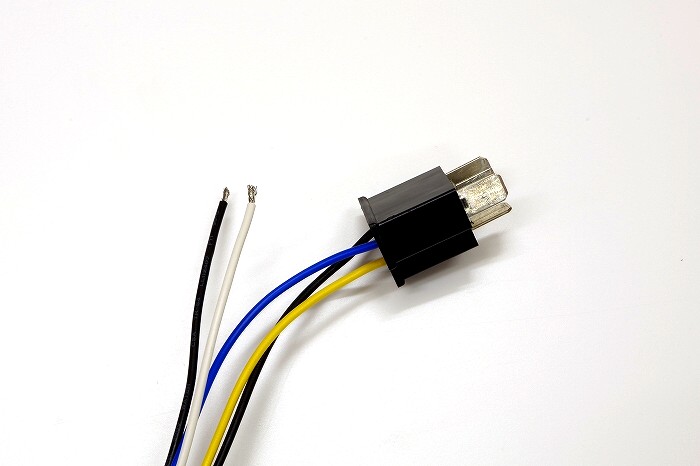

コネクターはH4バルブ用の為、
H4のバルブを使用したヘッドライトへの装着が容易です。

※黒と白のポジションランプ用のコードは、
お客様の方で配線加工をして頂きたく予め御了承してください。






↑は、
バグブロドットコムで製作したZ400ベースのカスタム車への装着例です。

ちなみに、

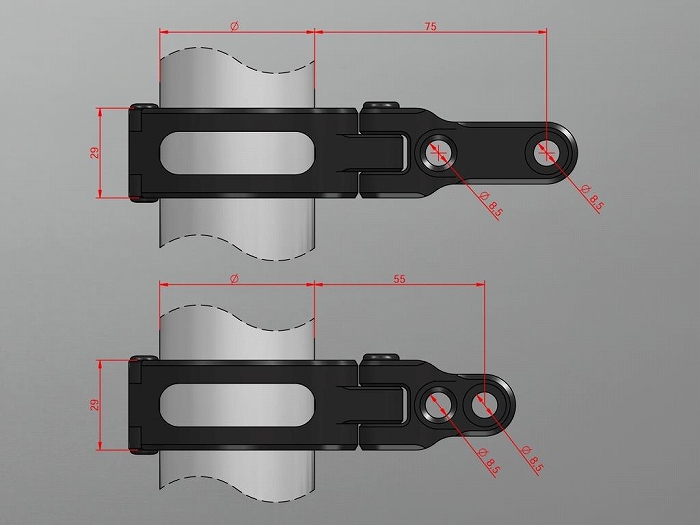

ワンダーカインド・ライトステーのステーの長さは「ロング」ですが、
ロングとは言ってもこれまで当店で販売しておりましたライトステーと比較して、
ステー部分は相当に短く、
ヘッドライトはフロントフォークにかなり寄りますので、
フロントフォークの前面端面よりも前にキーシリンダーがせり出していたり、
メーターが↑のZ400程度の大きさがある車種の場合は、
ライトステーは「ロング」の使用がお勧めです。

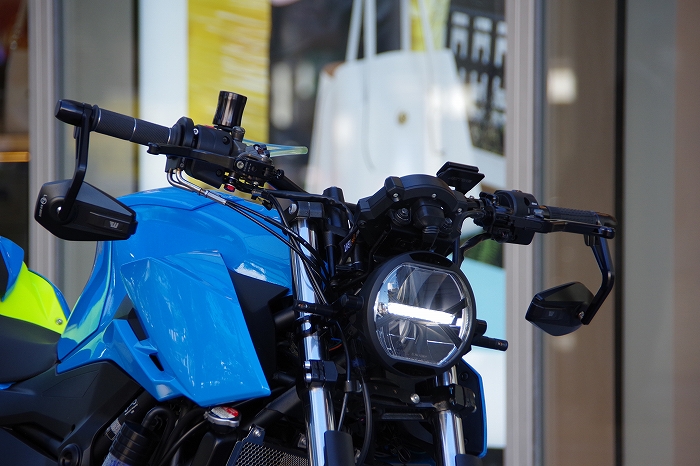

↑は、
ポジションランプ点灯時の様子です。




LEDを採用している為、
バルブ式のヘッドライトではなく、
2019年式以降のZ400/Z250などノーマルでLEDヘッドライトを採用した車両にも装着可能です。

※消費電力が少ないLEDヘッドライトを採用している車両には、
消費電力が多いバルブ式のヘッドライトは装着出来ません。

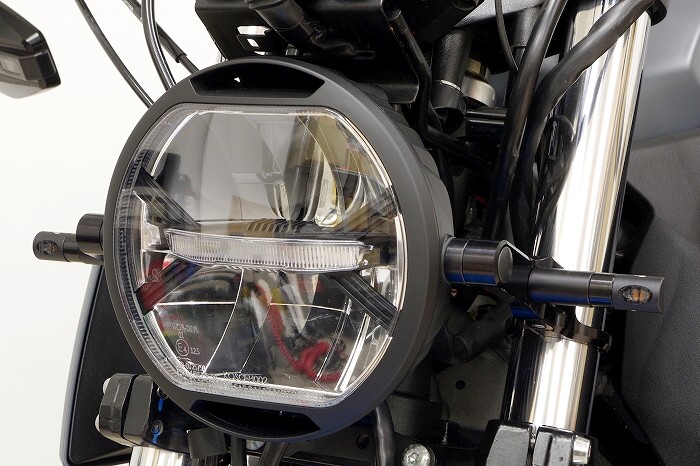

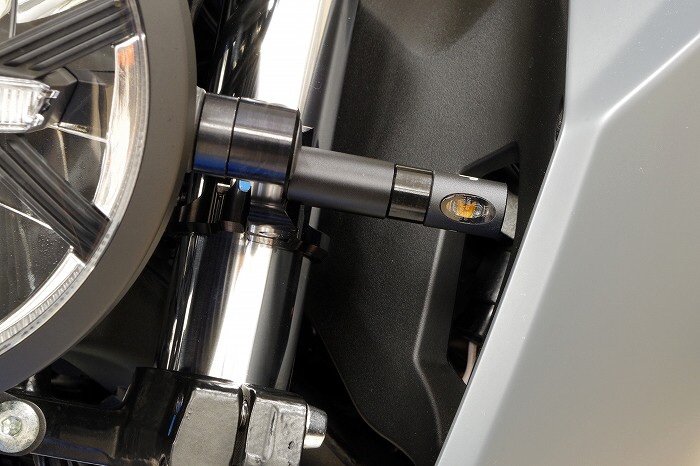

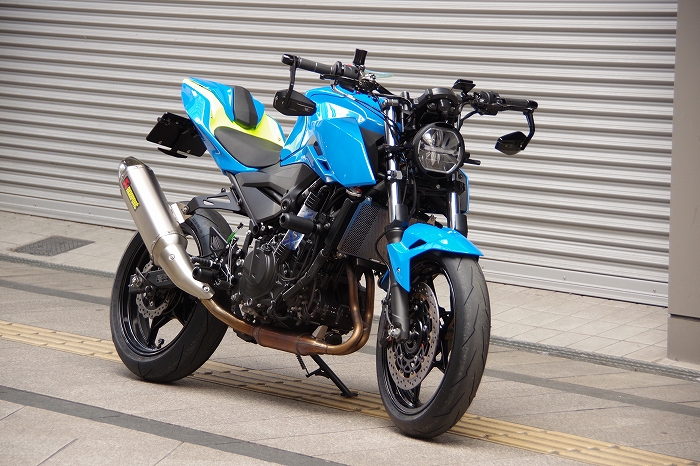

↑は、
『リトルジェム用エクステンションφ15.5×37mm』を使用した
『ガッツィーニ・LEDウィンカー・リトルジェム』のZ400への装着例で、
Z400/Z250(19- )はタンク下にシュラウドがある事で、
ヘッドライトの脇に大きなウィンカーは装着出来ませんが、
この組み合わせですとウィンカーの装着が可能です。

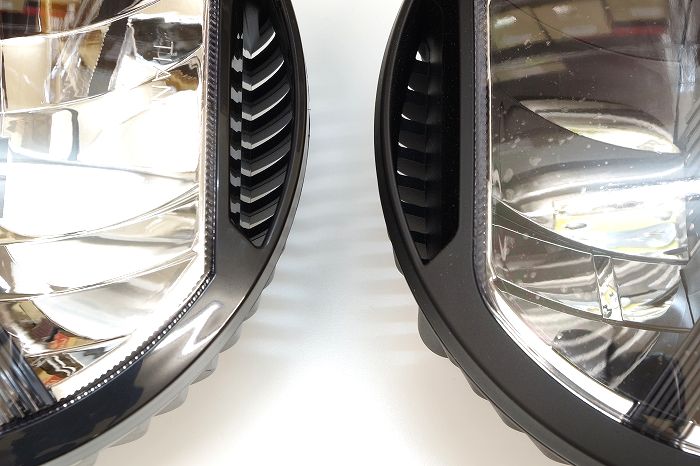

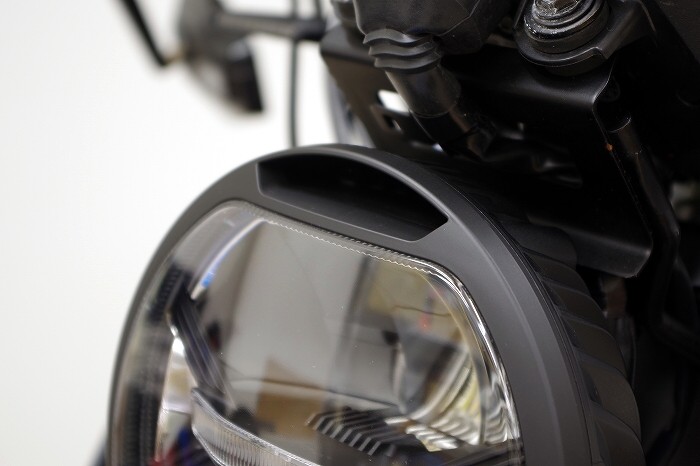

ヘッドライトの上部と下部にはエアスクープが有り、
冷却する為の空気を後方のヒートシンクに導きます。

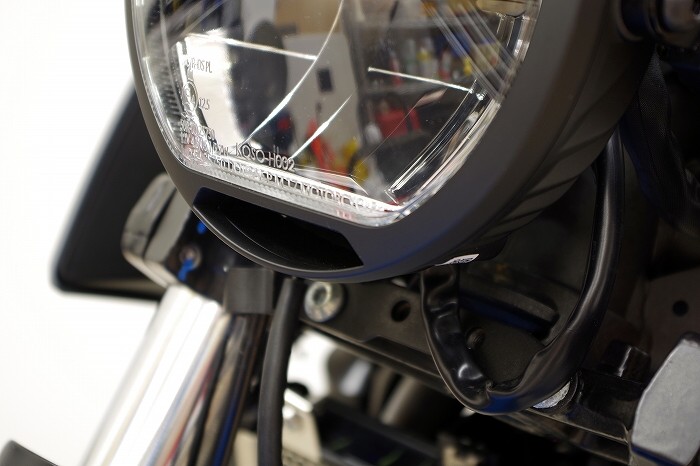

↑は、
下部のエアスクープです。

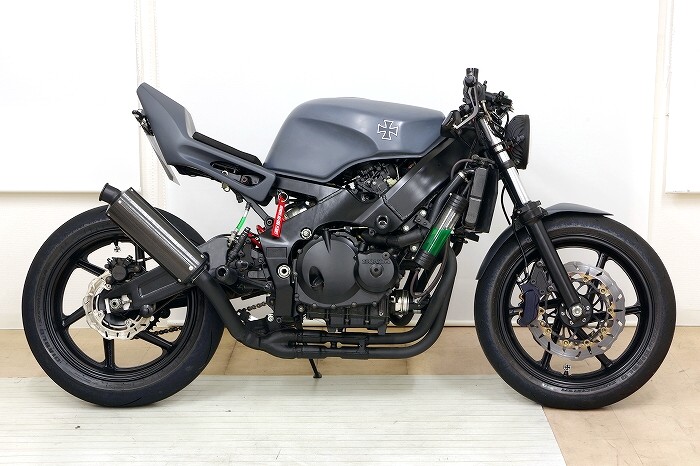

↑は、
バグブロドットコムで製作したCBR400RRベースのカスタム車への装着例です。

ちなみに、
ワンダーカインド・ライトステーのステーの長さは「ショート」ですが、
こちらのカスタム車はキーシリンダーを移設している事から、
ヘッドライトをフロントフォークに寄せても問題がない状態で、
フロントフォークの前面端面よりも前にキーシリンダーがせり出していなかったり、
メーターがトップブリッジの前に無いか、
有ってもかなり小型という場合のみ、
ライトステーは「ショート」を選択して下さい。




元々バルブ式のヘッドライトの省電力化にて、
バルブのみLEDに交換致しますと、
バルブに合わせたレンズカットのヘッドライトでは、
LEDバルブでは光の拡散がうまく行われない事が有りますが、
ヘッドライトごと専用のLEDヘッドライトに交換した場合には、
そうした問題も起きず、
ヘッドライト後方の大型のヒートシンクにより、
ヘッドライトのオーバーヒートの問題も起きにくく、
何よりもルックスがスタイリッシュになります。




画像のウィンカーはこちらで販売しております。

注:↑はショーモデル用としてライトステーのすぐ脇にウィンカーを取り付けておりますが、
ウィンカーの内側にて20度の照射角度の延長線上に障害物があると保安基準に抵触する為、
一般公道で使用する場合には、
ウィンカーエクステンション等を利用して、
ウィンカーのレンズ部分はより外側になるようにして頂きたく宜しくお願い致します。

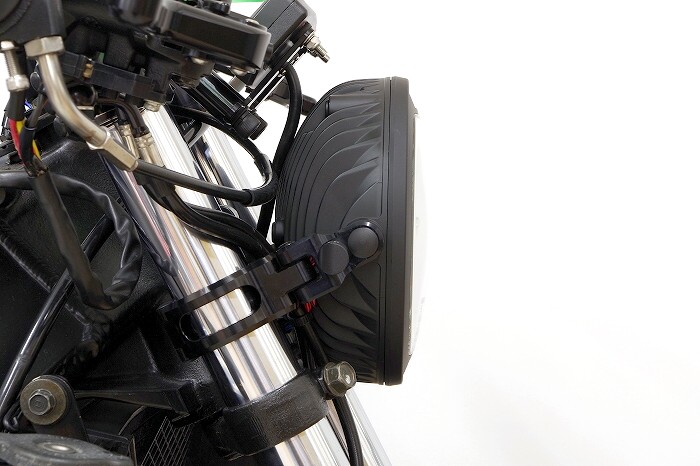

せっかくの薄型のLEDヘッドライトですので、
ヘッドライトの取り付けは、
CB1000RやCB250Rのように、
極力ヘッドライトをフロントフォークに寄せて取り付けるべく、

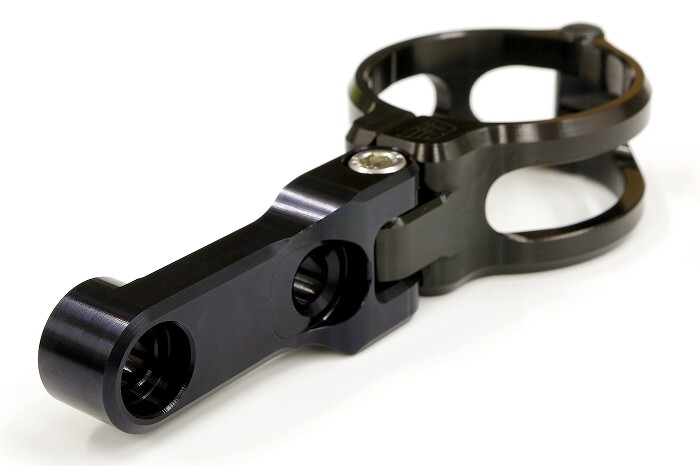

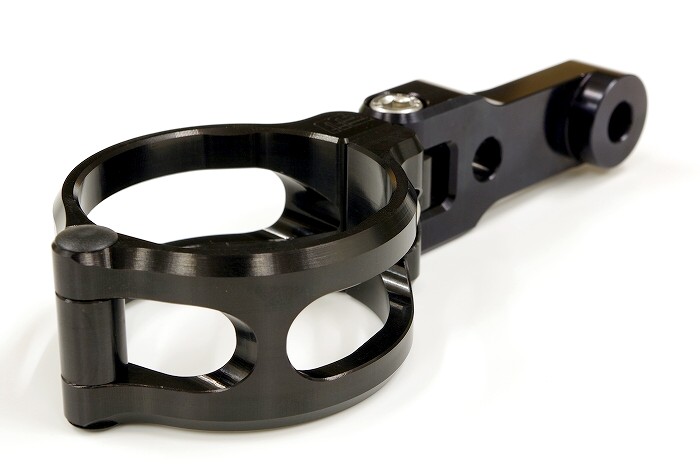

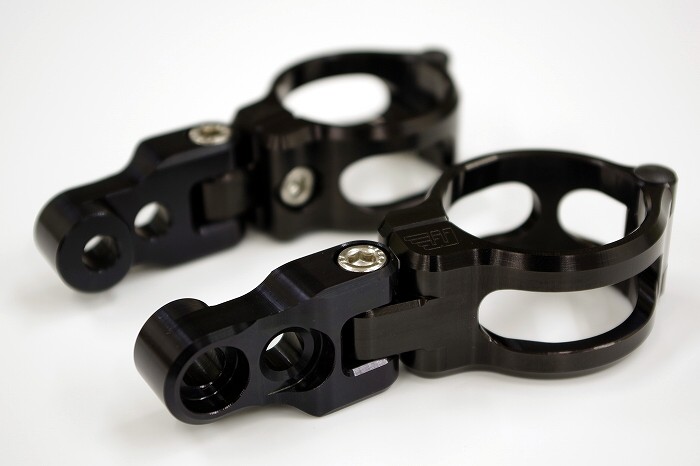

高品質なワンダーカインド・ライトステーをセットしております




バルブ切れの心配の無いLEDヘッドライトですので、
ライトステーはリジットマウントでも心配有りません。

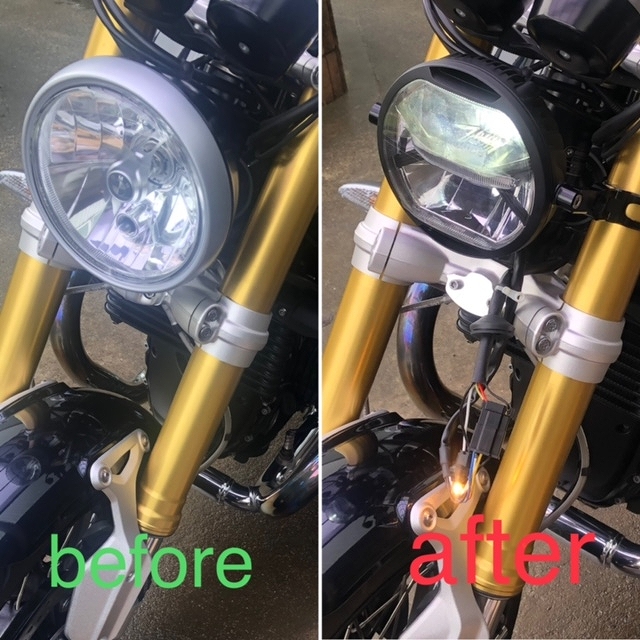

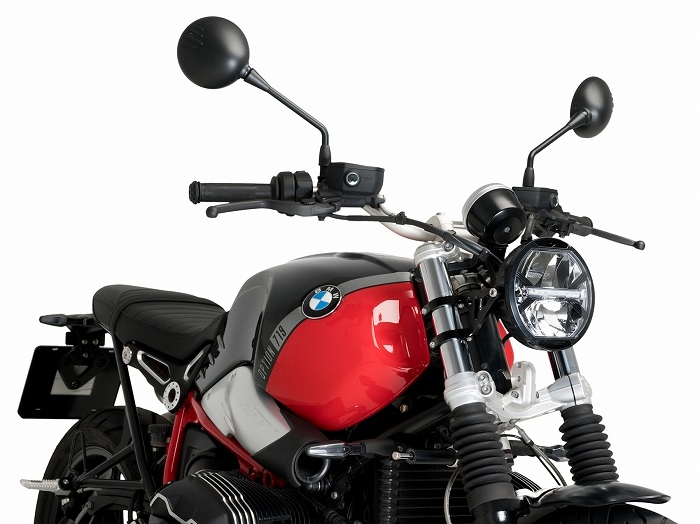

↑は、
R nineTへの装着前と装着後の比較です。













ヘッドライト取り付けボルトの頭に付属のキャップをハメる事で、
スタイリッシュな外観となります。

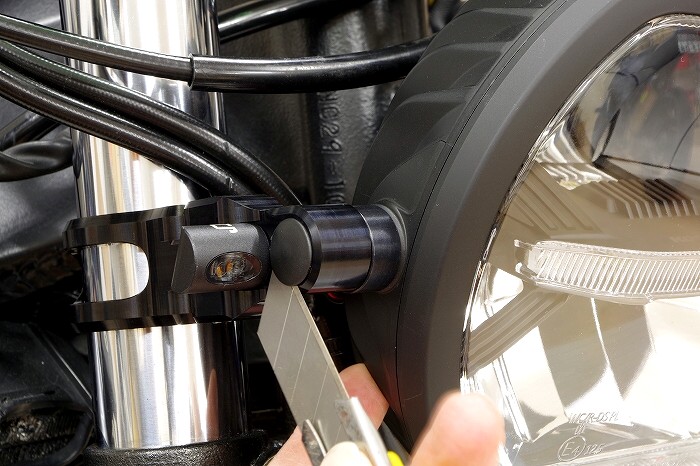

付属のキャップを外す際は、
カッターナイフの刃を利用するのがお勧めです。

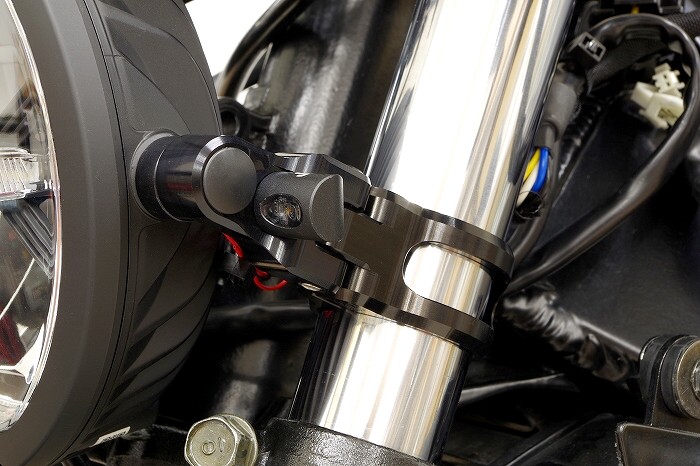

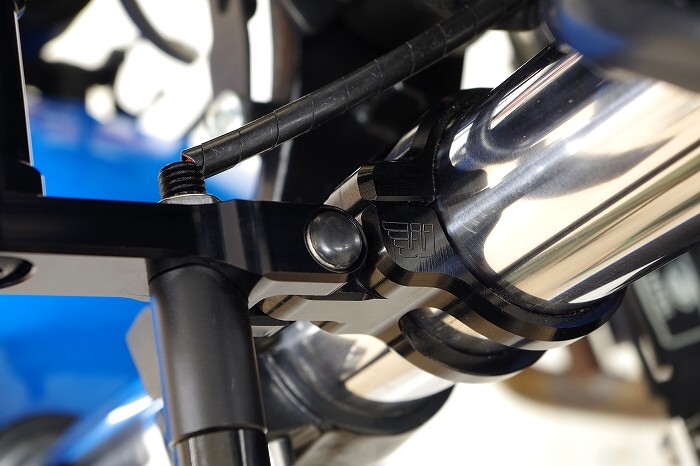

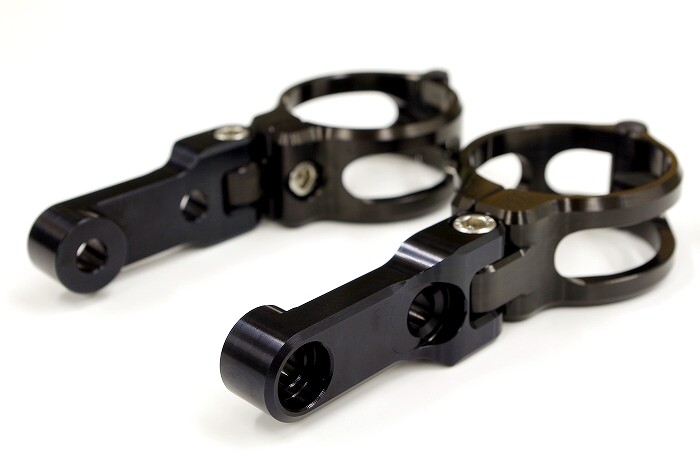

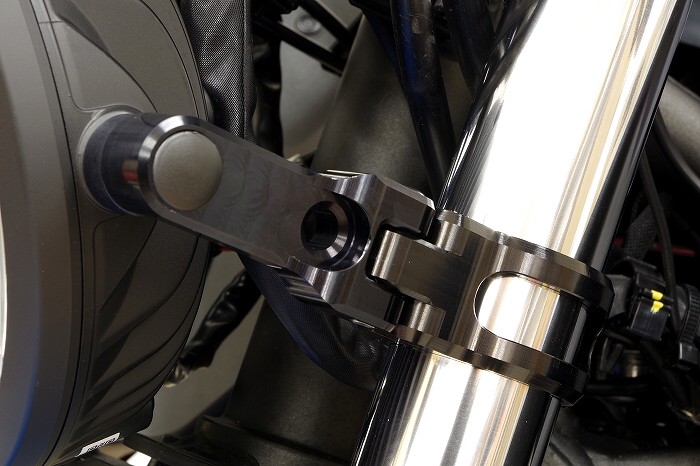

フロントフォークのクランプ部分上部には、
『ワンダーカインド』のロゴが刻印されておりクールです。

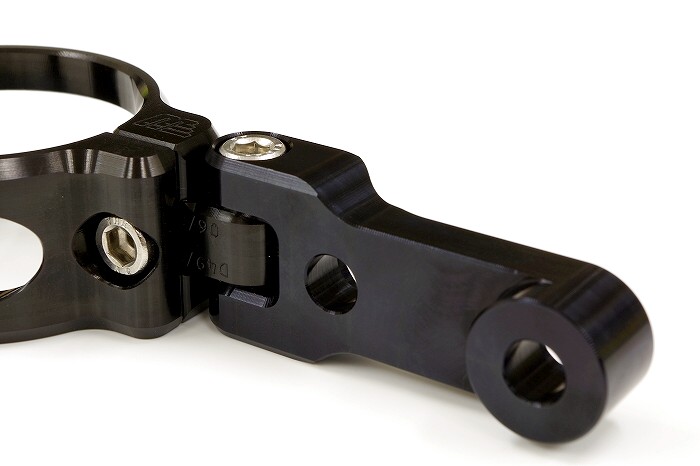

また、
スイングする部分のボルトの頭にも、
付属のキャップをハメる事で、
スタイリッシュな外観となります。

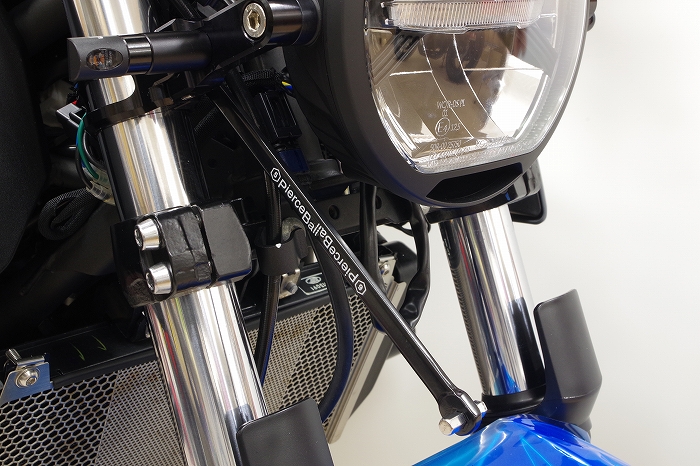

内側に向けたフォーククランプのネジを、
ヘッドライトを装着した状態で締め付ける場合には、

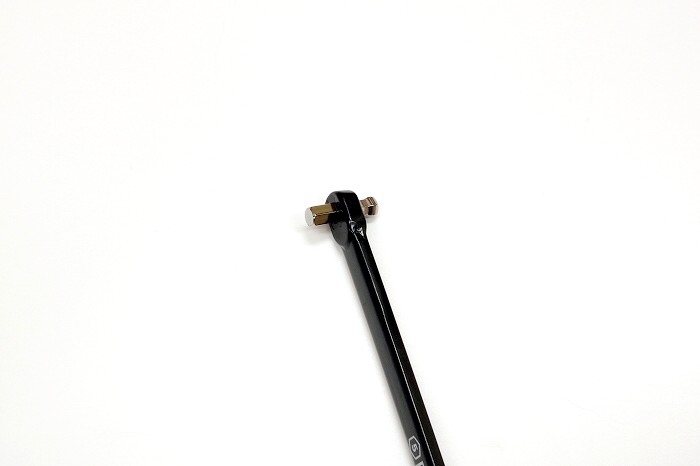

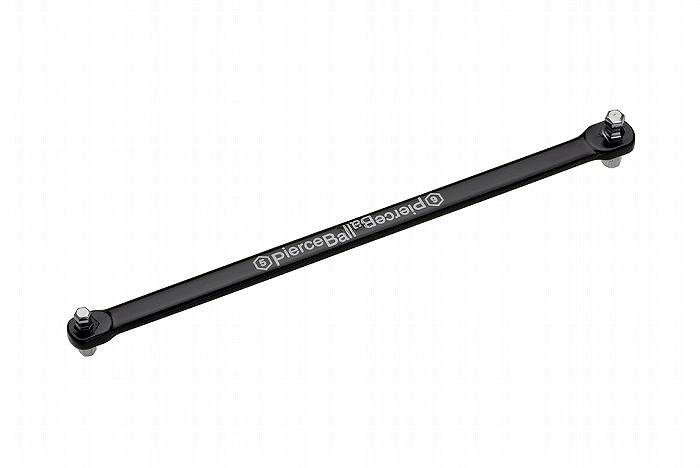

↑の『ピアスボールレンチ(5mm×6mm)』の使用がお勧めです。

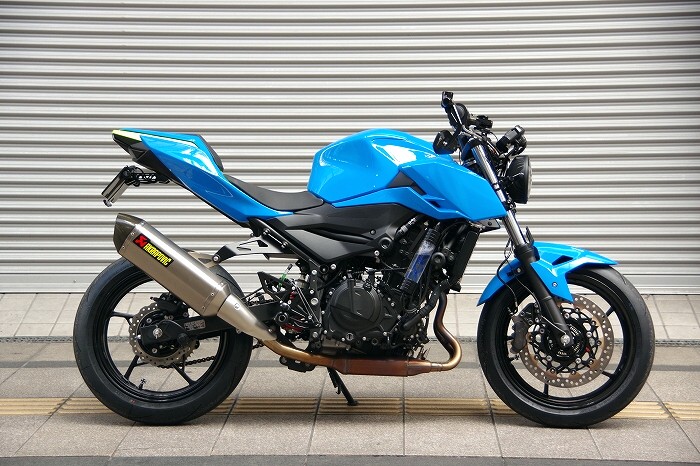

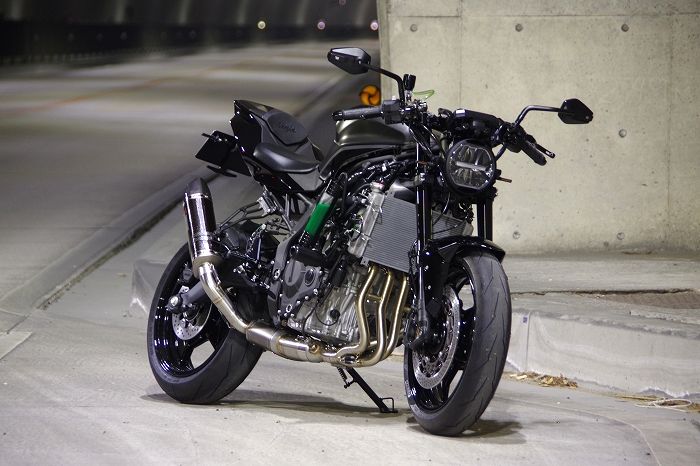

↑は、
『φ170丸目1灯化キット』を装着した、
バグブロドットコムで製作したZ400ベースのファイターと、
バグブロドットコム店長の山口で、
私が販売しています。




アース
ハイビーム(15.1W)
ロービーム(9.7W)
ポジションランプ(4.6W)

配線は↑の表をご参考にして下さい。

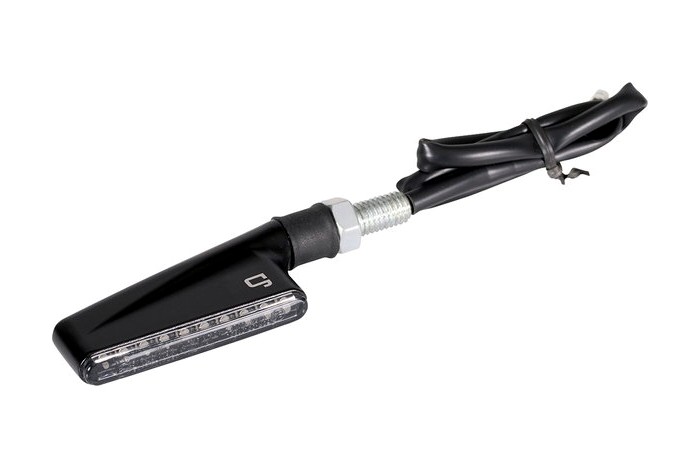

ガッツィーニ・LEDウィンカー・リトルジェム
◆アルミボディーで高品質です◆

ガッツィーニ・シーケンシャル(流れる)ウィンカー
◆アルミボディーで高品質です◆

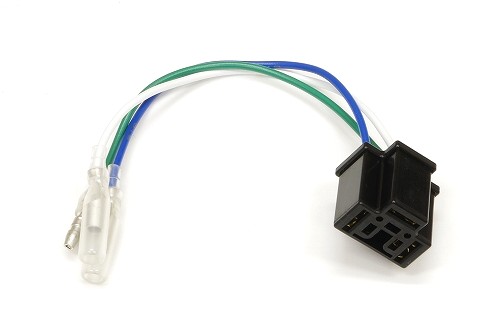

H4変換ハーネス【メス型】
◆純正でH4コネクターを採用していない車両にH4コネクターのヘッドライトを装着する際にお勧めです◆

新型Z400&Z250(19- )用φ170丸目1灯化キット

専用のメーターステーを含めました、
2019年式以降モデルの新型Z400/Z250用は、
↑のリンク先でご購入して下さい。





◆PCで御覧になっている方は再生開始後に画像左下の をクリックして全画面表示でご鑑賞して頂ければ幸いです◆


【ご購入時の注意】


※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※こちらの商品は、現在バグブロドットコムの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。



【INSERT BEFORE FIGHT】
(戦う前に挿せ!)
キーホルダー【2.0】

【バグブロドットコム】&【ナックルダスター】ステッカー



ご利用規約 | 配送方法&送料 | お支払方法

納期について | 買い物かごが表示されない場合



業務販売について

業務販売をご希望の業者様は、
↑のリンク先を通読し、
内容を全てご理解して頂いた後、
記述している内容に従いご注文して頂きたく宜しくお願い致します。

また、
一般のお客様か業者様かの判断が出来ない為、
業務販売の可否や仕切り等については、
お電話でのお問合せでは即答出来ませんので予め御了承してください。

商品をご購入して頂いたショップ様



お支払い方法が 『 カード決済 』 の場合にて
商品複数同時購入される方へのお願い

 カード決済をご希望の場合で、プルダウンで商品を追加する場合をのぞき、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れますと、システム上カード決済が出来ませんので、カード決済をご希望の場合には、お手数をお掛けし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入し、それぞれのご注文で決済して頂きたく宜しくお願い致します。



お支払い方法が 『 銀行振込 』 の場合にて
商品複数同時購入される方へのお願い

 商品を複数同時購入される場合で、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れてご購入された場合、ご注文直後の自動返信メールでは送料は『別途』と表示され、その後当方で送信するお振込みのご案内メールでは国内送料を1回分だけしか追加しない為、商品はお取り寄せの商品が届き次第、全て同梱にて発送致しますので予め御了承してください。

 また、当店在庫が有る商品は先に送って欲しいという場合には、お手数をおかけし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入して頂きたく宜しくお願い致します。ちなみに、お振込み手数料を節約する意味でも、その際のお振込み金額は2回のご注文分の合計金額をご入金して頂いて構いませんが、その際は事前に『通信欄』にてその旨を記述して頂ければ幸いです。

 また、商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料が再度発生してしまう為、送料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



お支払い方法が 『 代引 』 の場合にて
商品複数同時購入される方へのお願い

 商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料及び代引手数料が再度発生してしまう為、送料や代引手数料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



携帯電話メールアドレス
ご利用される方へのお願い

 EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される方とメールのやり取りが出来ないトラブルが多発しており、大変困惑しておりますので、携帯電話のメールアドレスは極力使用されないよう宜しくお願い致します。

 また、PCのメールアドレスをお持ちで無い方で、EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される場合には、必ずパソコンからのメールの着信拒否の設定を解除して頂くか、↓のメールアドレスを受信可能な状態にして頂きたく、くれぐれも宜しくお願い致します。
info@maderv.com

必ずパソコンからのメールの着信拒否の設定を解除して下さい

 また、当方からのメール送信がエラーになっている場合でも、当方にエラー通知が届かないケースも多い為、ご注文後に受注通知メールが届いていないという場合には、そのまま放置せず、必ずその旨をご連絡して頂きたく宜しくお願い致します。

注:商品に関するお問合せは、↑の『お問い合わせ』ボタンは使用せず、買い物かごの下に設置しております『商品に関するお問い合わせ』ボタンをご利用して下さい。




◆カード決済、代引(当店在庫品のみ、レターパックは不可)、銀行振込のご利用が可能です◆



当店在庫品の納期について

受注発注(お取り寄せ)商品の納期について

当店在庫の有無は買い物かごの価格の下の部分に表示しております◆
(プルダウン内の商品在庫の有無は該当商品の商品ページにてご確認して下さい)
(プルダウン内の商品の商品ページは↑の方に画像と商品名と共にリンクを貼っております)



φ170LEDヘッドライト ワンダーカインド・ライトステー
単品価格:44,000円(税込) 29,800円(税込)
キット特価:40,000円(税込)


φ170丸目1灯化キット
※フロントフォークの前側端面より前にキーシリンダーがせり出している車種の場合、
ライトステーは「ロング」がお勧めです※
※フロントフォークの前側端面より前にキーシリンダーがせり出しておらず、
メーターが比較的小型か、
あるいはトップブリッジの前にメーターが無い車種に限り、
ライトステーは「ショート」を選択して下さい※
※ヘッドライト単体のみのご購入をご希望の場合には、
「フロントフォーク径(選択は必須です)」のプルダウンの一番下に御座います、
「ライトステーは購入しない」を選択して下さい※
(2019年8月30日販売開始)

※これまでの販売数:11セット

内訳
55-56mmロング:1セット
53-54mmロング:2セット
49-50mmロング:1セット
41-42mmロング:3セット

53-54mmショート:2セット
49-50mmショート:1セット
41-42mmショート:1セット

ライトステー無し:14個

購入された方のレポート【R nineT】
装着のレポート【CBR400RR】
装着のレポート【Z400】


現在ヘッドライト部分がメーカー欠品中で、
残念ながら次回の入荷は未定となっておりますので、
入荷まで今しばらくお待ちして頂きたく宜しくお願い致します。
(2022年1月10日)
