Home > ヘッドライト関連 > 新型Z400&Z250(19- )/ZX-25R&ZX-4R&ZX-4RR(23- )用φ170丸目1灯化キット



新型Z400&Z250(19- )/

ZX-25R(23- )



ZX-4R&ZX-4RR(23- )用

φ170丸目1灯化キット

2024年2月にマイナーチェンジして販売再開!


1万円以上のお買い上げで代引手数料無料!
(但し国内在庫の無い商品は代引には対応しておりません)

3万円以上のお買い上げで全国送料無料!

営業日であれば即日発送!
(臨時休業日を除く平日午後2時までの在庫品の受注確定分)
(臨時休業日はトップページ上部にてお知らせします)




カワサキの新型Z400/Z250(2019年式以降モデル)を丸目1灯化する事で、
硬派な走り屋風なテイストにする、
日本の車検にも対応した次世代LEDヘッドライトキットで、
配線の加工以外はポン付け出来るよう、
専用のCNC総削り出しのメーターステーも付属致します。

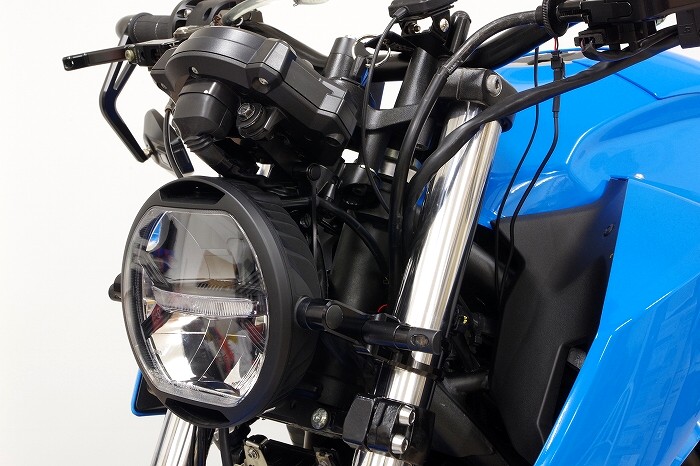

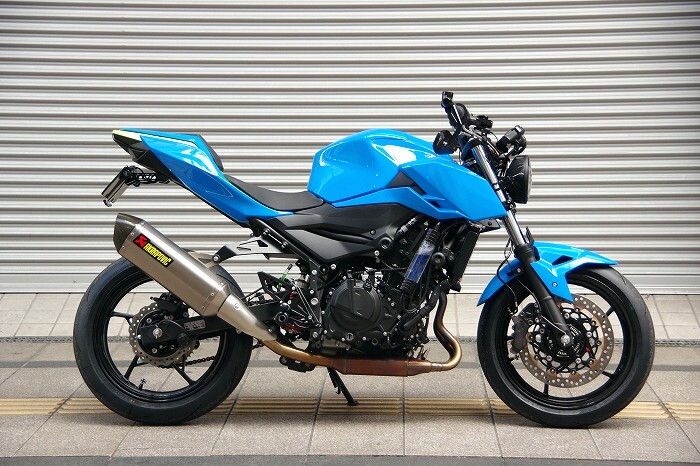

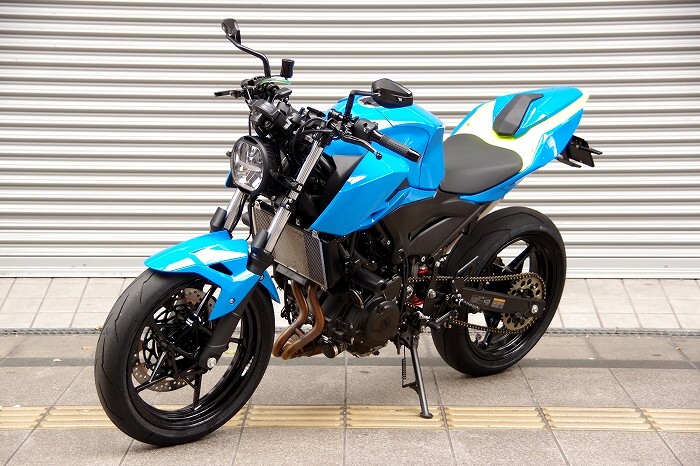

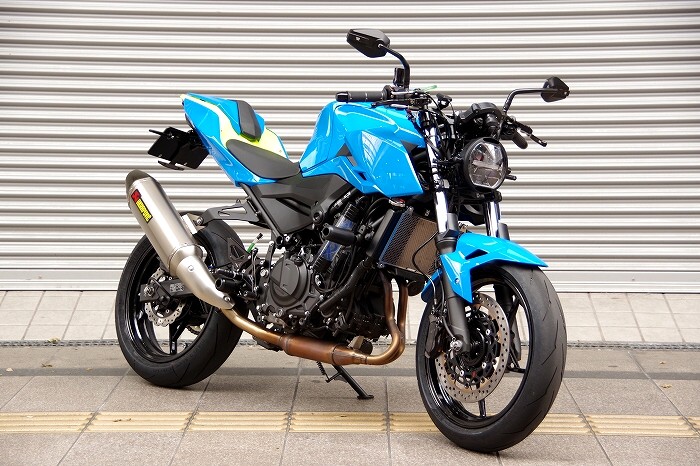

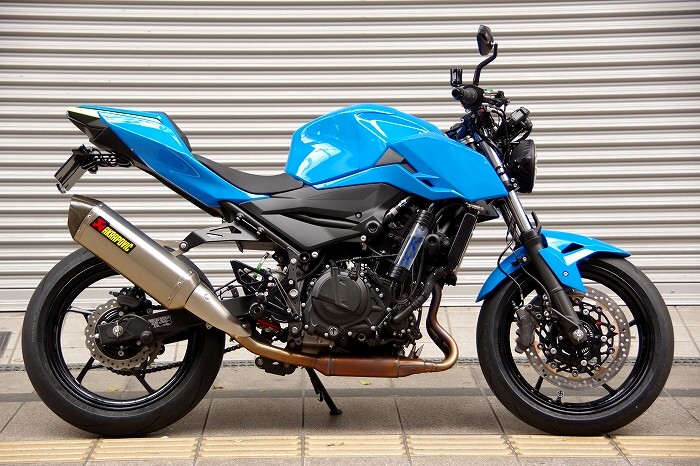

↑は、
バグブロドットコムで製作したZ400ベースのカスタム車への装着例です。






↑は、
ポジションランプ点灯時の様子です。




LEDを採用している為、
ノーマルでLEDヘッドライトを採用した2019年式以降のZ400/Z250でも問題有りません。

※消費電力が少ないLEDヘッドライトを採用している車両には、
消費電力が多いバルブ式のヘッドライトは装着出来ません。

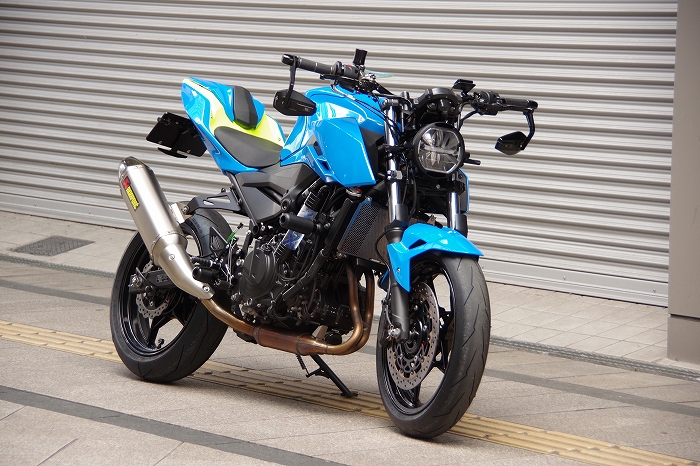

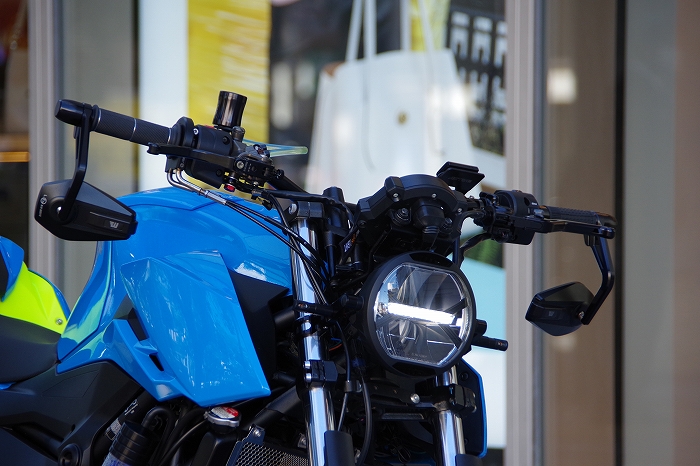

↑は、
丸目1灯化と共に、
マルチクリップ【φ41】を使用してセパハン化する事で、
硬派な走り屋風テイストを更に醸し出した2019年式のZ400です。




1980年代後半に販売されていた、
レーサーレプリカ車のネイキッドバージョンである、
スズキのウルフ、コブラ、
ホンダのNS250F、VFR400Z、
ヤマハのFZ400N等のオマージュとして製作致しました。

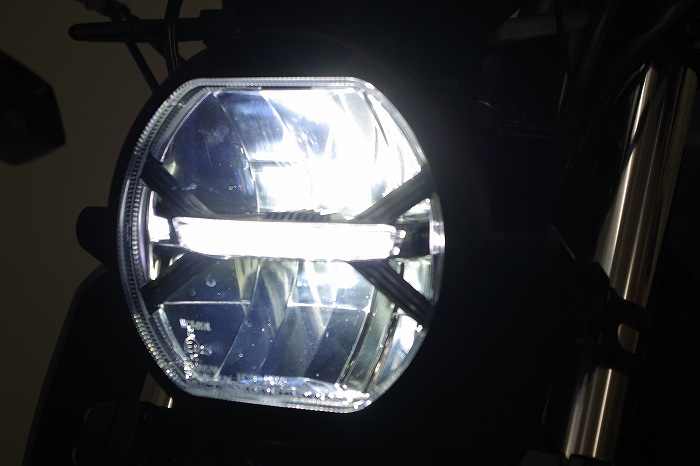

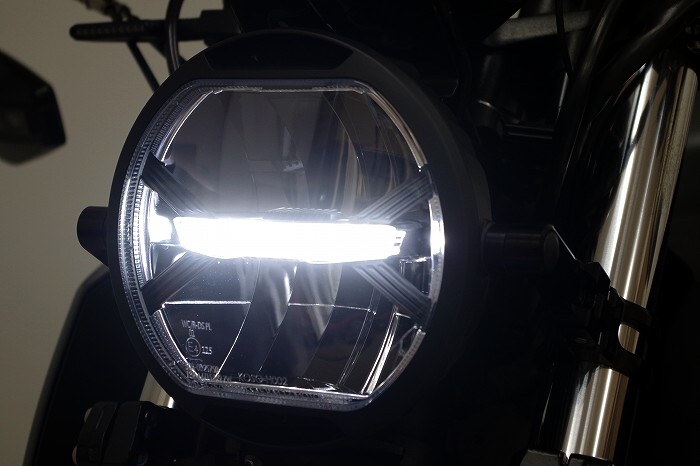

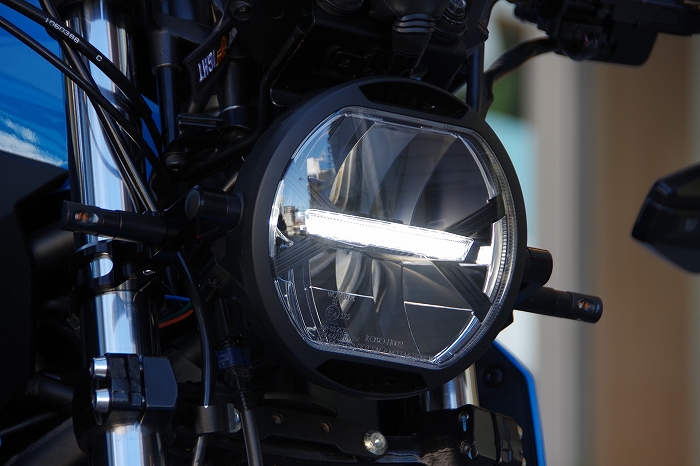

↑は、
ポジションランプ点灯時の様子で、
ヘッドライト中央に水平なポジションランプを配す事で、
近未来的なフォルムとなっております。

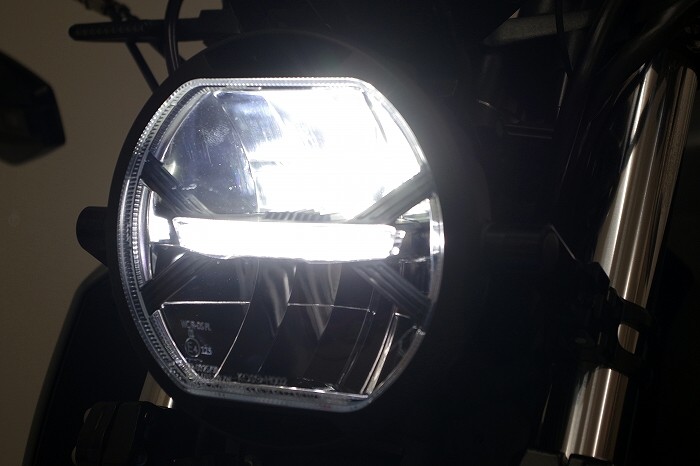

↑は、
ロービーム点灯時の様子です。


注:『ロービーム』と言いますと、
直感的に下側が点灯するイメージを抱く方が多いですが、
“ 上側が ” 点灯しますので、
配線や装着時にはご注意して下さい。





↑は、
ロービーム(上側)とハイビーム(下側)の同時点灯時の様子です。

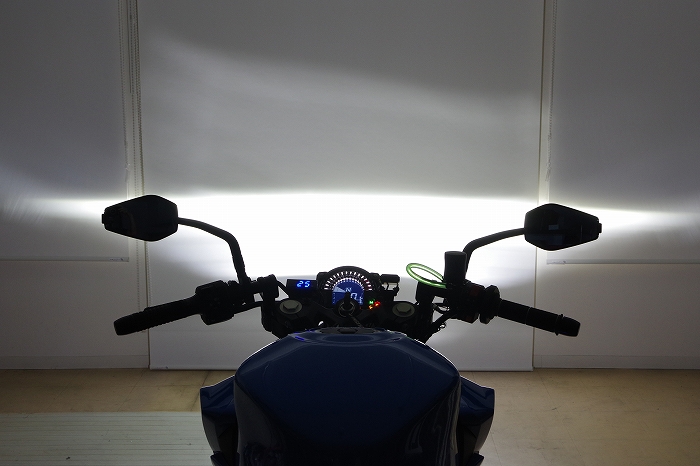

↑は、
ロービームを壁面に照射した時の様子で、
水平より下を広範囲で照らします。

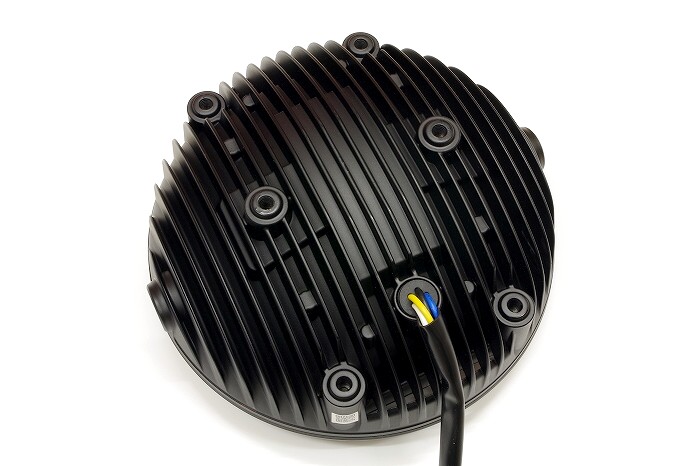

ヘッドライトは鉄板をプレスで成型した旧来のヘッドライトと違い、
高品質なアルミダイキャスト製で、
裏側には放熱の為のヒートシンクが有り冷却効率が高いです。




重量は約958グラムです。

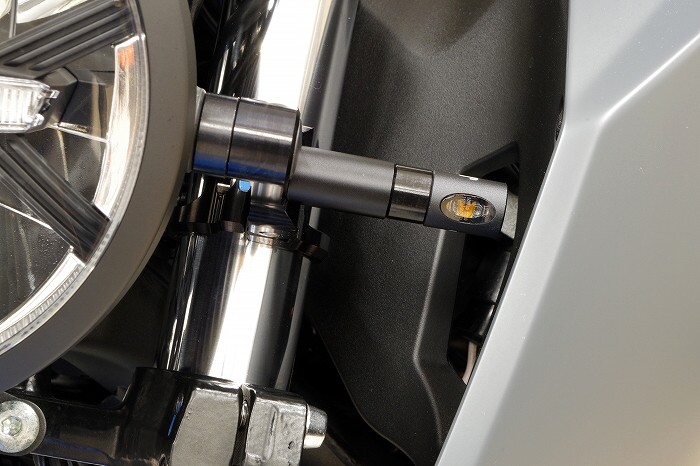

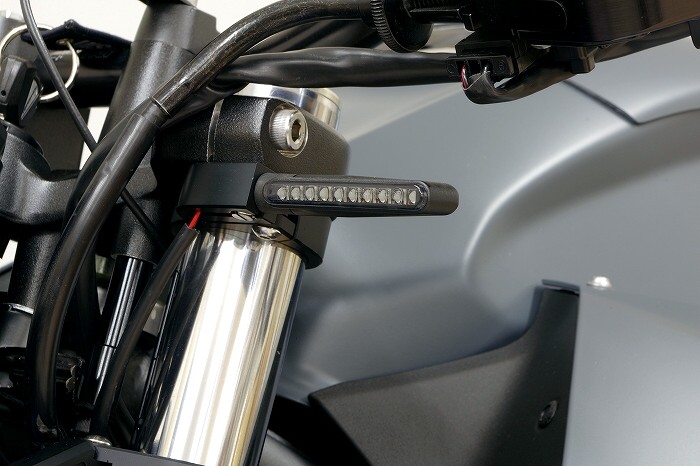

↑は、
『リトルジェム用エクステンションφ15.5×37mm』を使用した
『ガッツィーニ・LEDウィンカー・リトルジェム』のZ400への装着例で、
Z400/Z250(19- )はタンク下にシュラウドがある事で、
ヘッドライトの脇に大きなウィンカーは装着出来ませんが、
この組み合わせですとウィンカーの装着が可能です。




ヘッドライトの上部と下部にはエアスクープが有り、
冷却する為の空気を後方のヒートシンクに導きます。

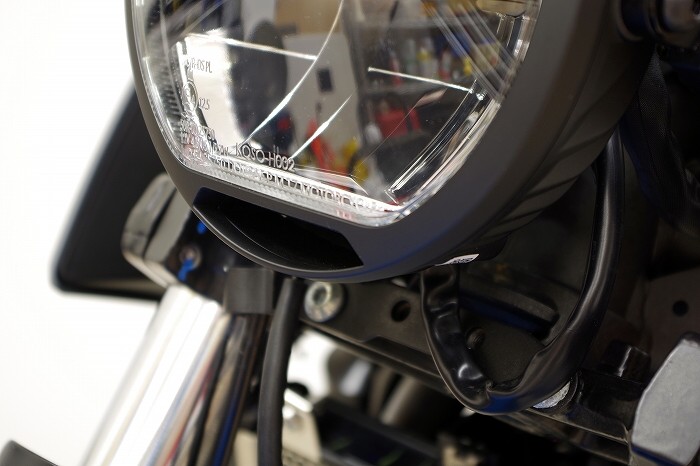

↑は、
下部のエアスクープです。




コネクターはH4バルブ用の為、
H4用のコネクターをギボシ端子に変換するコネクターも付属致します。

※黒と白のポジションランプ用のコードは、
お客様の方で配線加工をして頂きたく予め御了承してください。

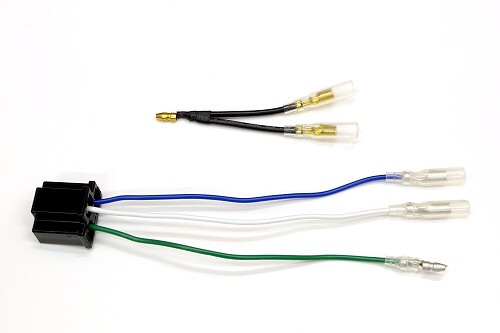

↑はキットに付属する、
ヘッドライトとポジションランプのアースのコードを統一する際に便利な、
Y字分岐型ハーネスと、
φ170薄型ヘッドライトのH4コネクターと、
ノーマルヘッドライトから切断したコネクターを繋げる際に便利な、
H4コネクター変換ハーネスです。

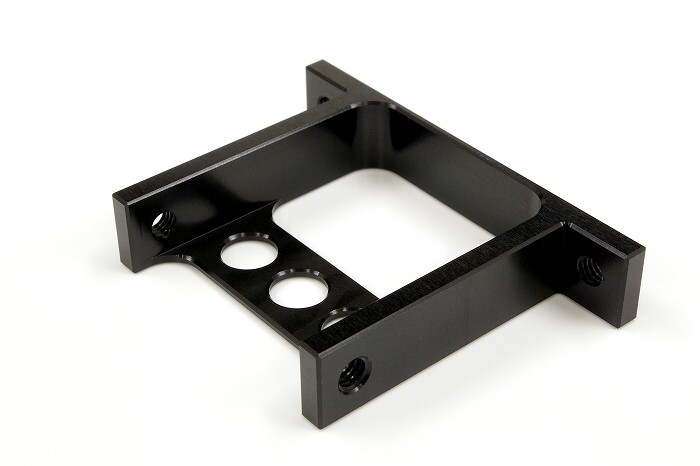

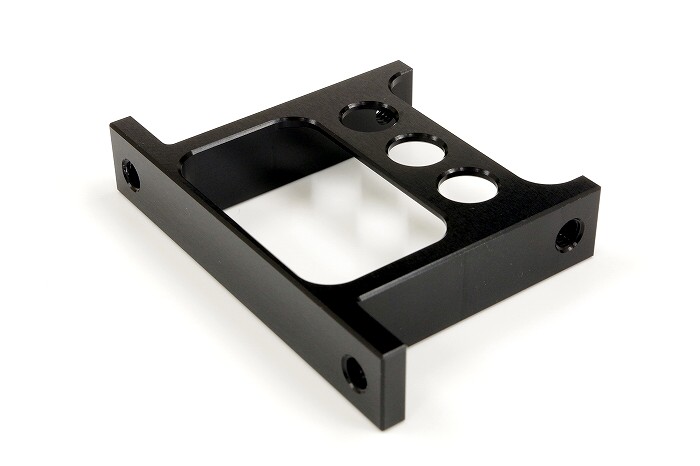

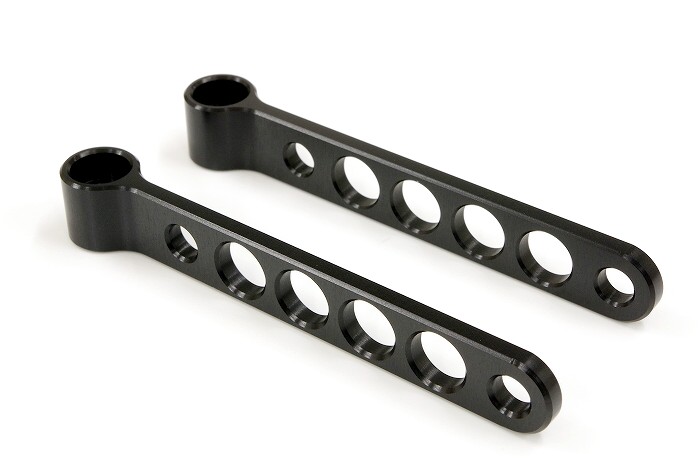

↑は、
ヘッドライトのポン付けを容易にするべく、
バグブロドットコムで開発した専用のメーターステーです。




専用のメーターステーは、
設計した私自身が元々マシニングセンタのオペレーター(職人)だった事から、
プレスで打ち抜いたような安っぽい製品は採用せず、
製造は加工能力が高くセンスも兼ね備えた信頼出来る工場に依頼する事で、
角の面(C面)なども全てマシニングセンタで加工した、
“こだわり”を持った美しいフィニッシュの製品としております。

もちろん、
こうした細かいディティールにまでこだわって製作する事で、
少量生産と相まってステーは非常に高価格となりましたが、
バグブロドットコムのお客様のご期待に応えるべく、
コストよりも“所有する満足感”を優先した製品と致しました。




↑は、
ヘッドライトの取り付け位置の自由度を高めるべく、
ノーマルのトップブリッジマウントのメーターステーから、
ヘッドライトマウントに変更する為に設計致しました、
ヘッドライトに装着するメーターステーです。




こちらのステーも、
高度な製造技術を駆使し、
非常に美しいフィニッシュの総削り出しとしております。

また、
メーターステーとカラーの材質は全て高価なジュラルミン(A2017)で、
表面は表面硬度と耐腐食性を高めるべく、
ブラックアルマイトを施しております。

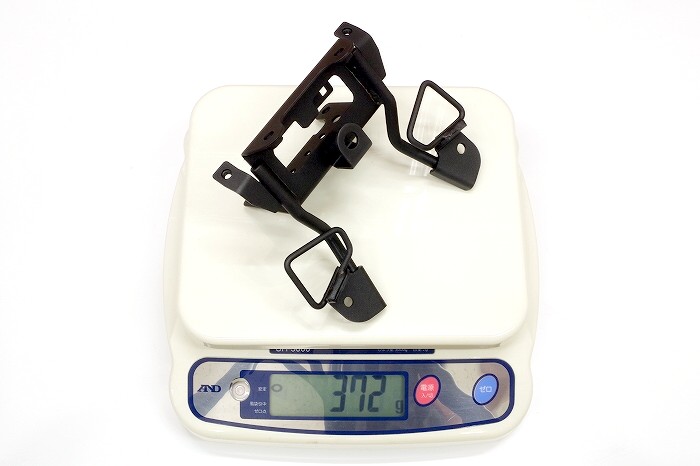

↑は、
ノーマルのメーターステーで、
鉄製の為にずっしりとした重さが有り、
実際に重量は約372グラムとかなり重いです。

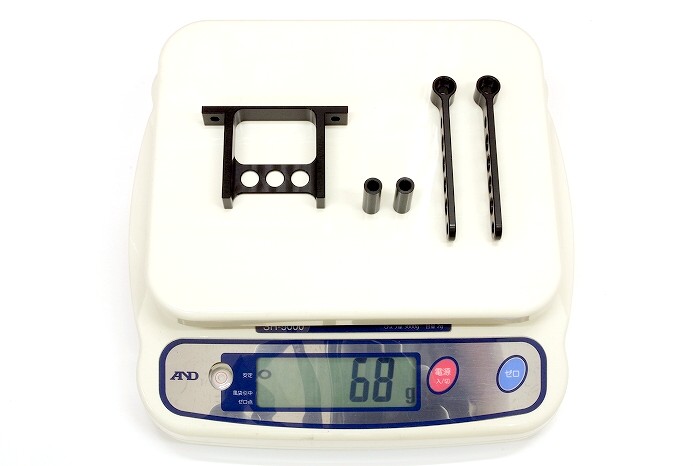

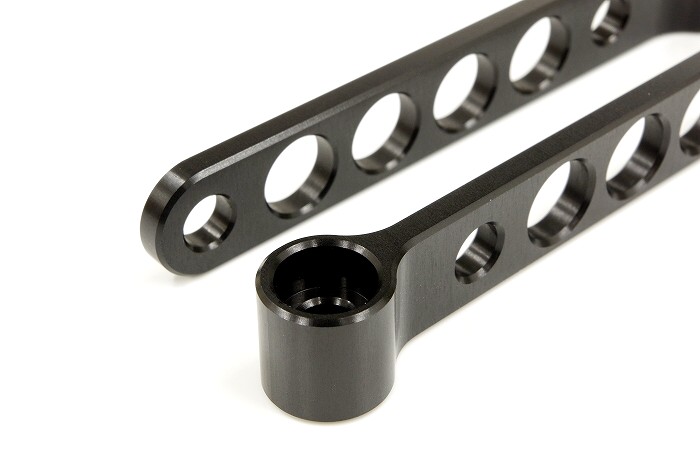

↑は、
専用のメーターステーで、
材質が軽量高剛性なジュラルミン(A2017)であると共に、
大幅な肉抜き加工と相まって、
重さは約68グラムしか有りません。

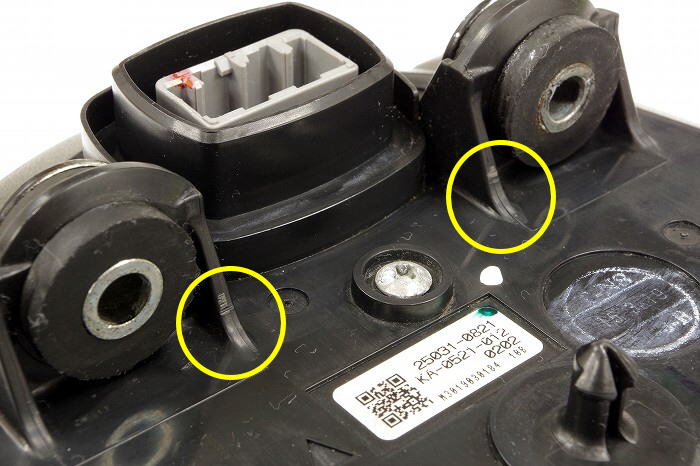

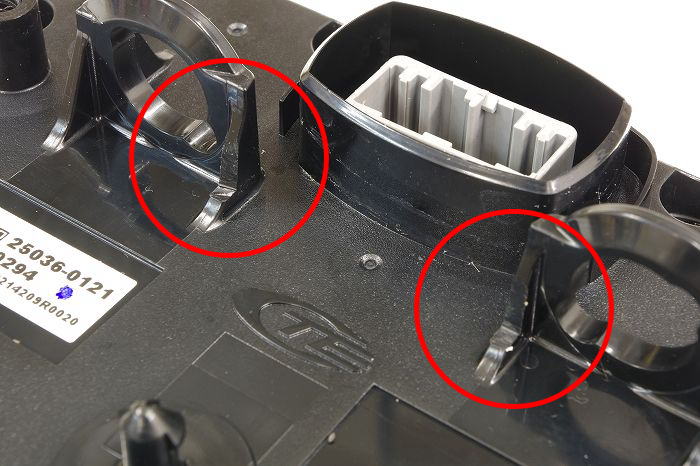

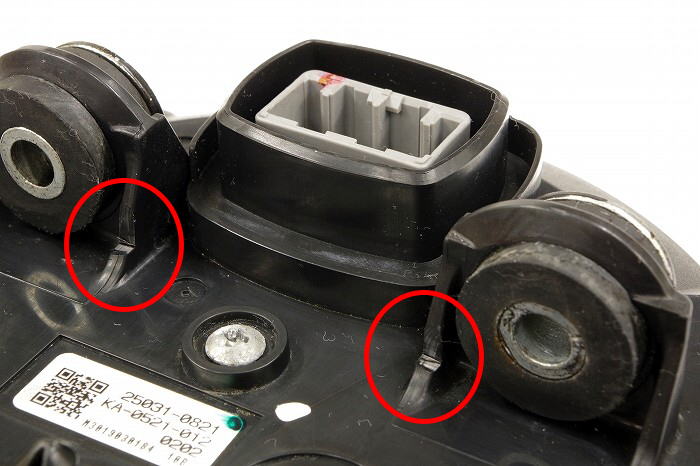

メーターステー取り付けの際、
メーターの↑の黄色い丸の部分が若干干渉する為、
お手数をおかけし大変恐縮ですが、
この部分をカッターなどで少し削って頂きたく予め御了承してください。

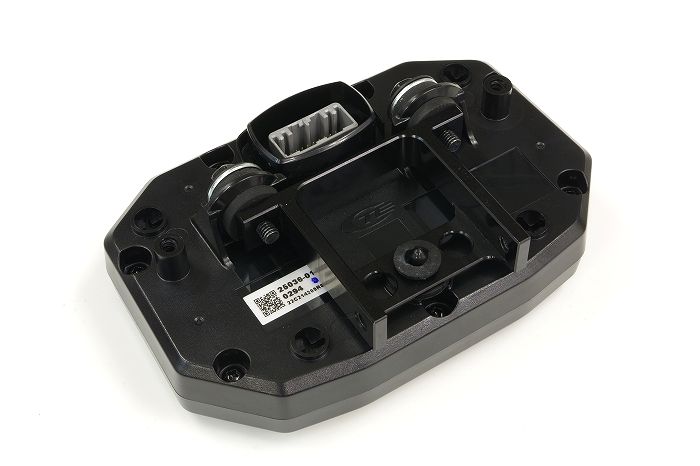

↑は、
干渉する部分を削り取った後の状態です。

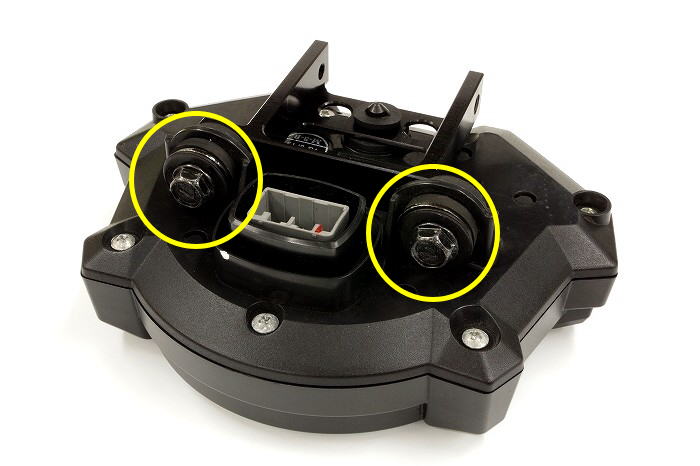

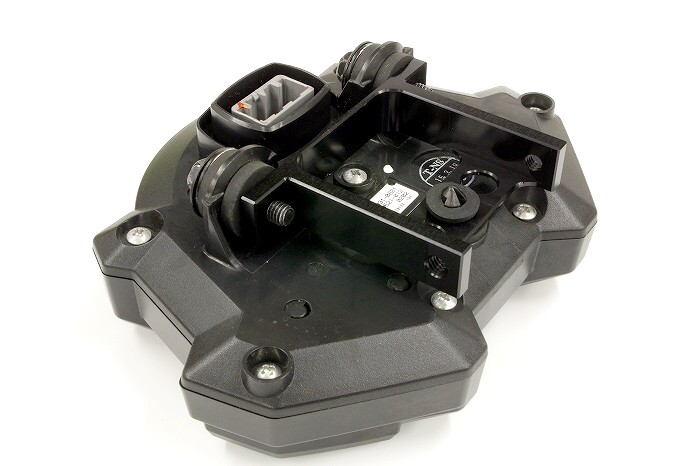

↑は、
メーターに専用ステーを装着した状態です。




黄色い丸の部分は、
ノーマルの銀色のカラーが露出してしまいますとアンクール(ダサい)なフォルムとなりますので、
付属の大きな黒いワッシャーを取り付ける事で、
銀色のカラーが露出しないようにするのがお勧めです。

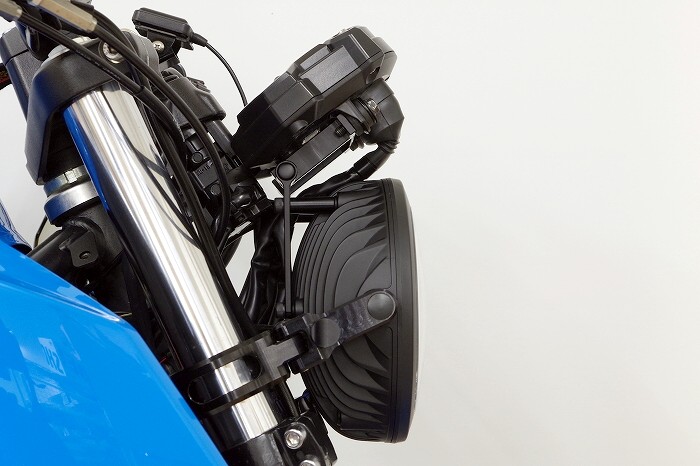

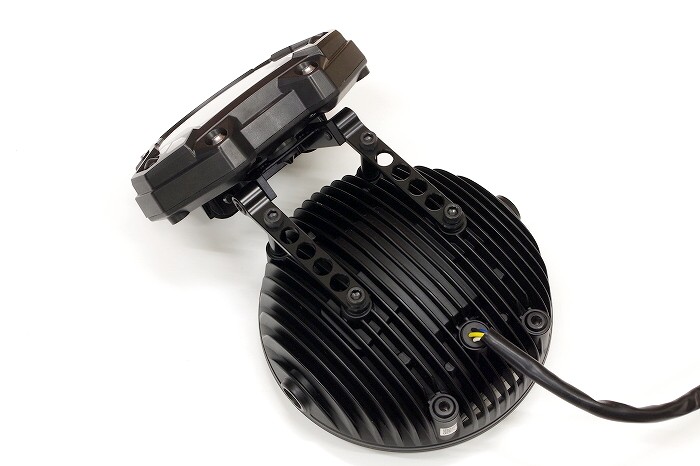

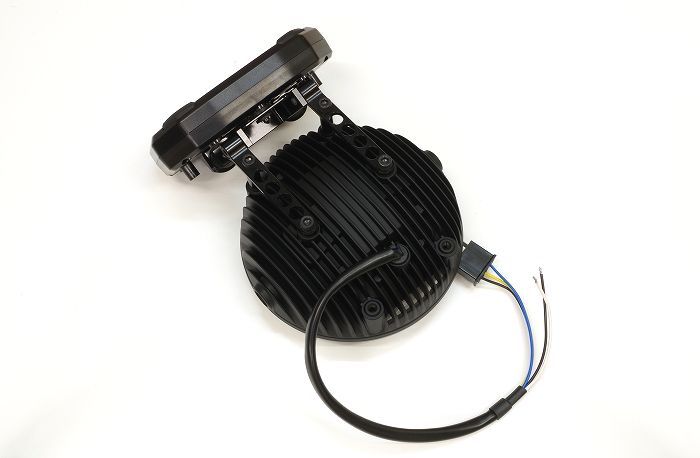

↑は、
専用のメーターステーをヘッドライトに装着した状態です。




メーターがヘッドライトと一体になる事で、
フロントフォークへのヘッドライトの取り付け位置の自由度が高いです。

また、
振り幅はそれ程大きくは有りませんが、
メーターは無段階に角度調整が可能です。

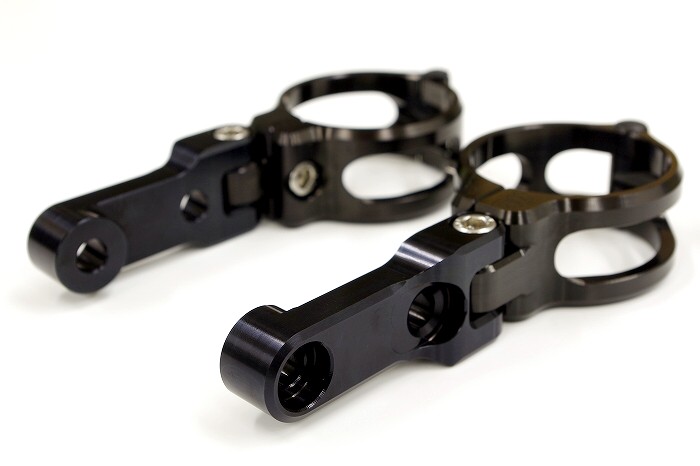

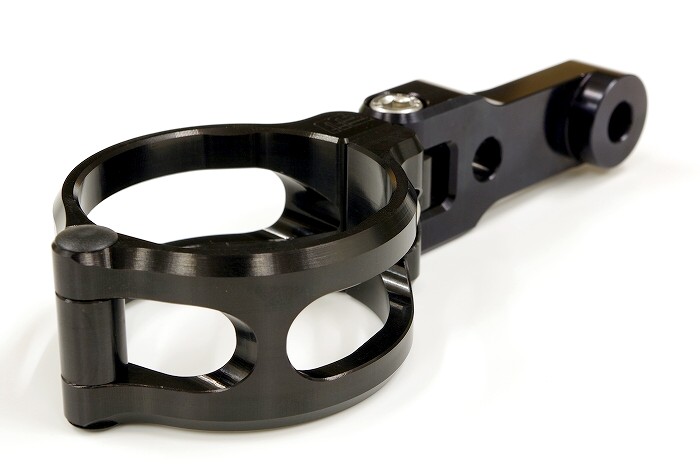

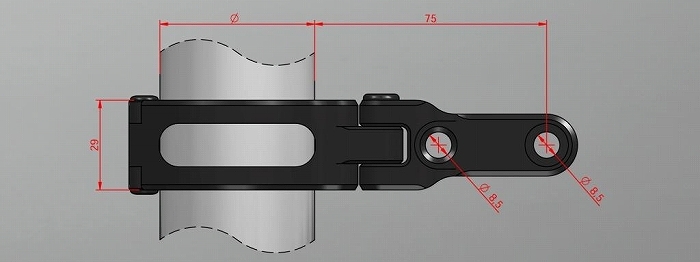

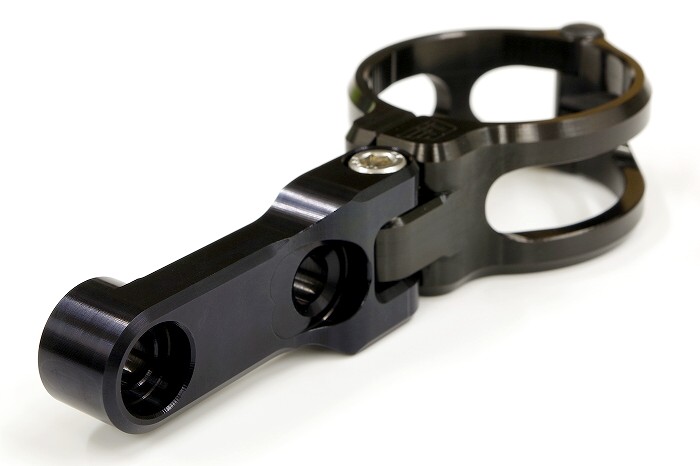

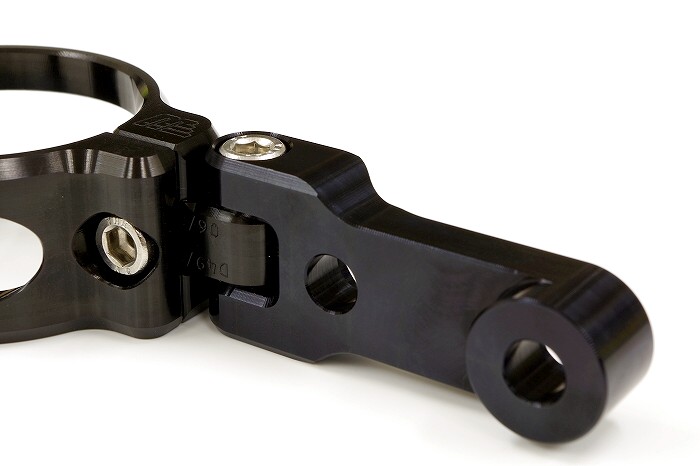

バルブ切れの心配が無いLEDヘッドライトの為、
ライトステーはラバーマウントではなく、
強固な取り付けが可能なリジットマウントの、
ワンダーカインド・ライトステー【ロング】
をセットしております。






ヘッドライト取り付けボルトの頭に付属のキャップをハメる事で、
スタイリッシュな外観となります。

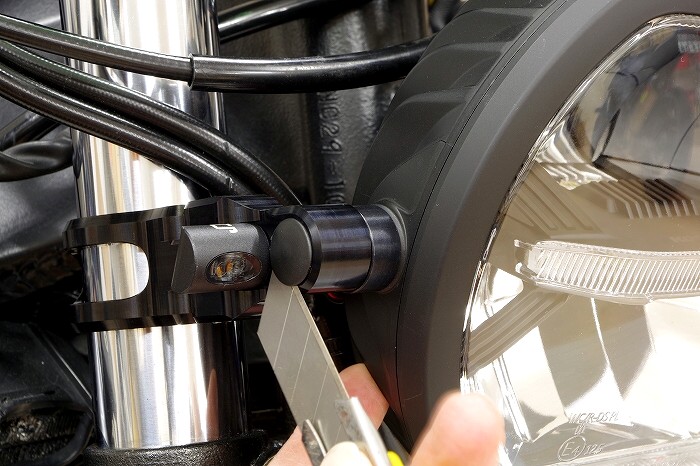

付属のキャップを外す際は、
カッターナイフの刃を利用するのがお勧めです。

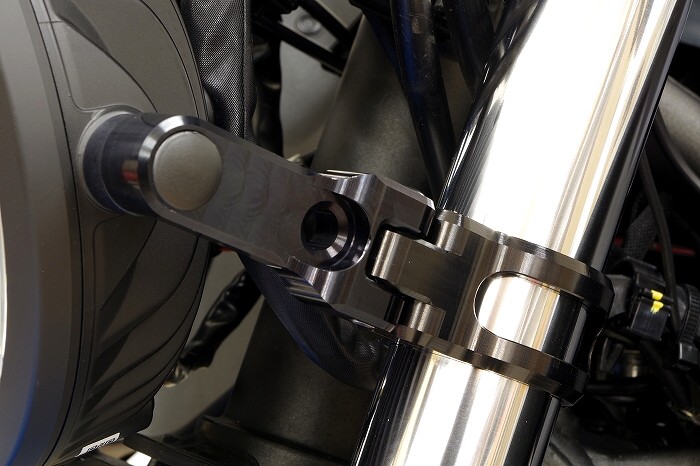

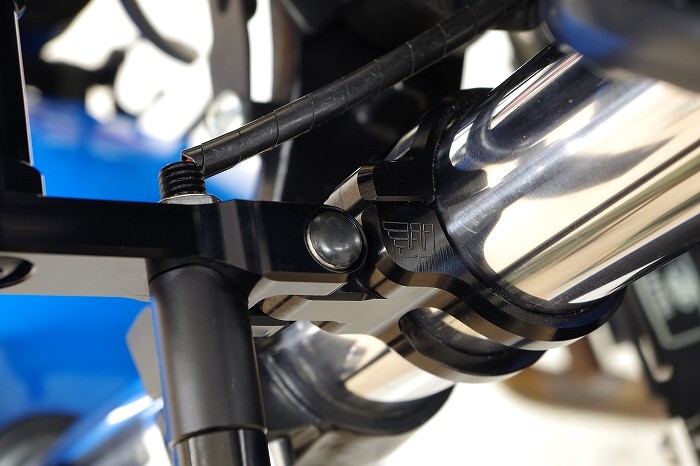

フロントフォークのクランプ部分上部には、
『ワンダーカインド』のロゴが刻印されておりクールです。

また、
スイングする部分のボルトの頭にも、
付属のキャップをハメる事で、
スタイリッシュな外観となります。

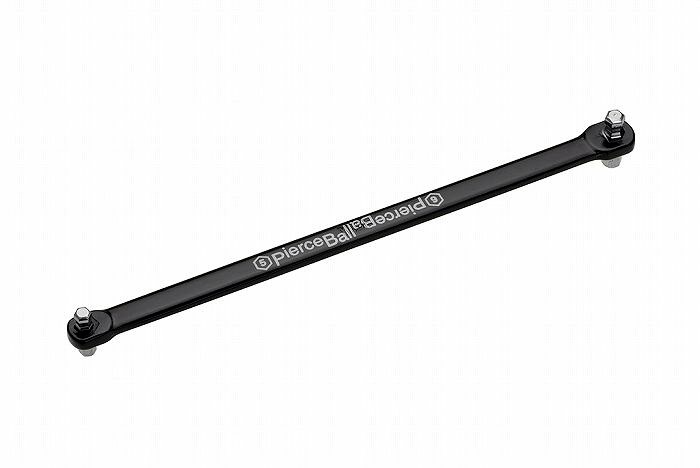

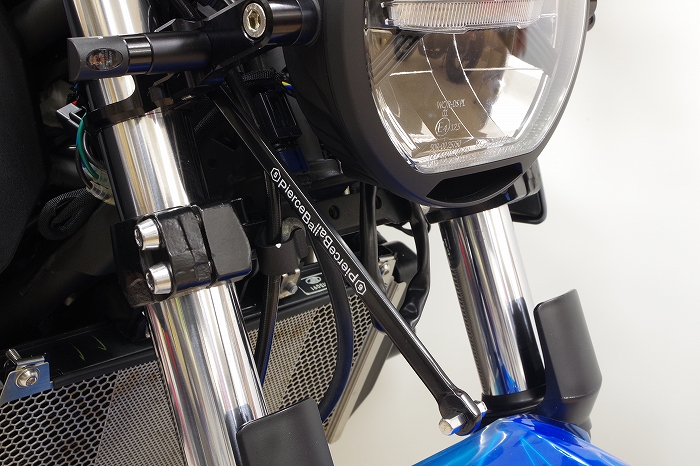

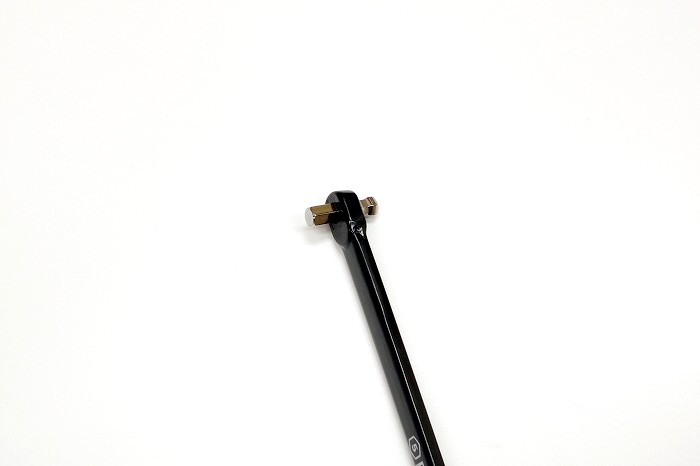

内側に向けたフォーククランプのネジを、
ヘッドライトを装着した状態で締め付ける場合には、
↑の『ピアスボールレンチ(5mm×6mm)』の使用がお勧めです。




↑は、
バグブロドットコムで製作したZ400ベースのファイター仕様車と、
バグブロドットコム店長の山口で、
私が開発及び販売しています。




ヘッドライトは車検対応品です。


アース
ハイビーム(15.1W→22W:2,098ルーメン
ロービーム(9.7W→15W:1,319ルーメン
ポジションランプ(4.6W→5W

配線は↑の表をご参考にして下さい。

◆2024年よりマイナーチェンジにより光量が増加しました!◆




↑は、
バグブロドットコムで製作した、
2023年式のZX-25R SEのネイキッド仕様車への装着例です。



ZX-25R or ZX-4R

に装着する際の注意

元々がネイキッド車では無い、
ZX-25R及びZX-4Rに装着する場合、
タンク下から前方に伸びるカウルをカットして頂く必要が有る他、
ラジエーター・リザーブタンクを別途取り付ける必要や、
ハーネス等の取り回しを工夫するなど、
多岐に渡り、
お客様の方で別途対策する必要が御座いますので予め御了承してください。

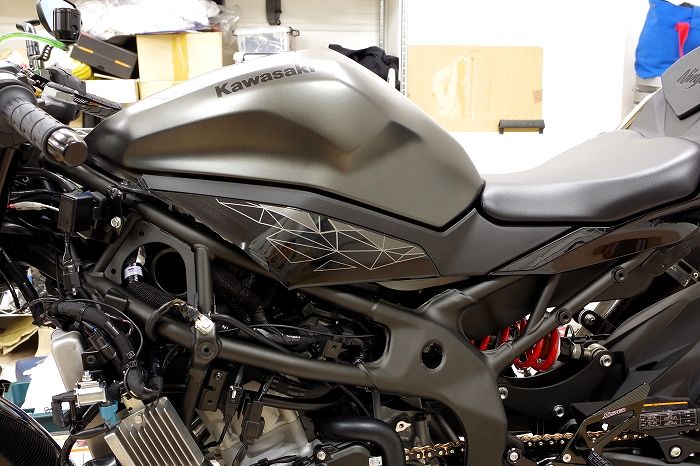

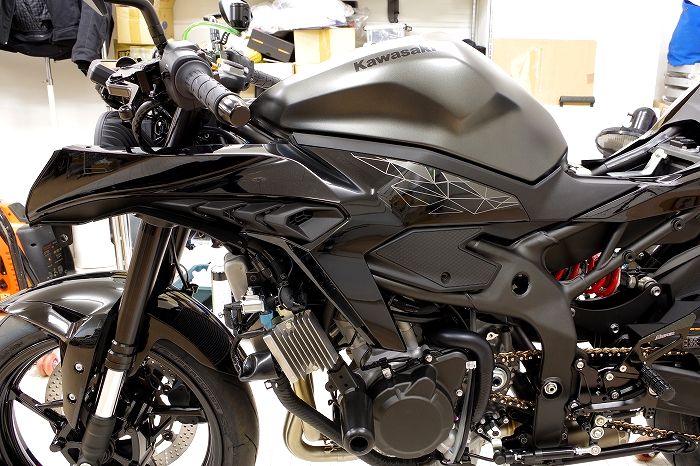

↑は、
ノーマルのままのタンク下のカウルです。




↑は、
カットした状態です。




ZX-25R及びZX-4Rに装着する場合も、
Z400/Z250と同じく、
画像の黄色い丸の部分がステーに干渉するので、
カッターで削って頂きたく宜しくお願い致します。




↑は削った状態です。

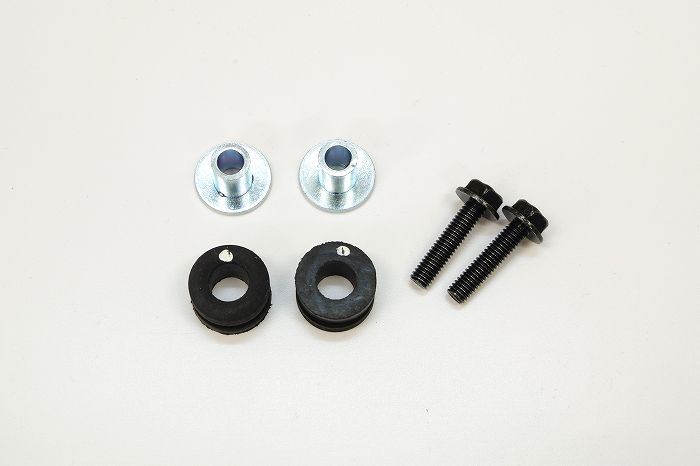

ZX-25R及びZX-4R/RRに装着する場合、
↑の、
Z400のメーターに使用されている、
『カラー』と『ゴムブッシュ』が、
それぞれ2個ずつ別途必要となりますので予め御了承してください。

ちなみに、
品番は下記となりますので、
ご参考にして頂ければ幸いです。

92027-1183 カラー 2個
92161-2102 ダンパ10X20X12 2個

カワサキの部品検索




↑は、
ZX-25R用の液晶メーターをメーターステーに取り付けた状態です。




↑は、
メーターをメーターステーを使用してヘッドライトに取り付けた状態です。




キットのヘッドライトを装着しますと、
ノーマルのブレーキホースの、
ステムのアンダーブラケットの下に取り付けている、
中間のブロックが干渉してしまう為、
別の方法で対策するか、
ブレーキホースを丸ごと交換するなどして対処する必要が御座いますので予め御了承してください。

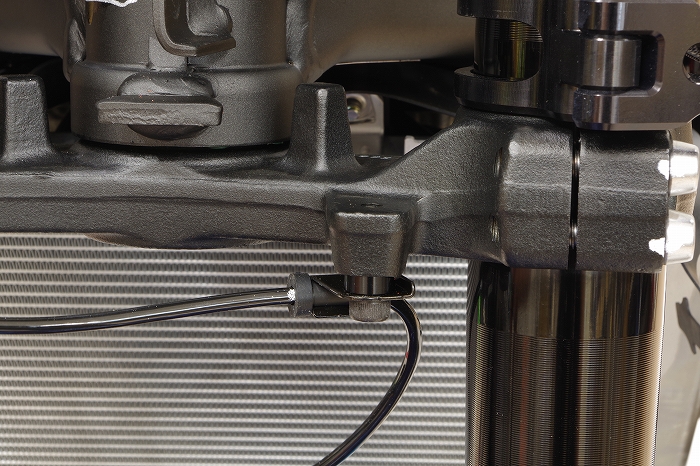

また、
ABSのセンサー用のコードは、
↑の画像のように、
カラーを挟むなどして取り付け、
干渉を避けて取り付けて頂きたく予め御了承してください。

また、
ヘッドライトとキーシリンダーの隙間が少ない事から、
ヘッドライトは上向きへの調整幅があまり無い為、
車検の有るZX-4Rにて、
車検時に光軸が低すぎてしまった場合には、
フロントの車高を上げるか、
リアの車高を下げるなど、
ヘッドライト以外の部分で対処する事になる可能性も御座いますので、
予め御了承してください。


トランスペアレント・ラジエーター・リザーブタンク

新型Z400/Z250(19- )用
トランスペアレント・ラジエーター・リザーブタンク
取り付けステーキット

ラジエーター・リザーブタンクは、
↑の『トランスペアレント・ラジエーター・リザーブタンク』と、
『新型Z400/Z250(19- )用トランスペアレント・ラジエーター・リザーブタンク取り付けステーキット』を流用し、
下記のボルト及びカラーを別途追加して手配し対処して頂くのがお勧めです。

15mmのカラー2個
首下20mmのボルト2本
首下50mmのボルト1本
首下が35mmの『鉄製』のボルト1本(ラジエーター部分用)







PCでご視聴出来る方は、
再生開始後、
動画の画面右下の「設定」の 「 画質 」「 4K 」 である事をご確認後、
画像左下の をクリックして、
全画面表示でご鑑賞して頂ければ幸いです。


【ご購入時の注意】


※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※こちらの商品は、現在バグブロドットコムの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。




バグブロドットコムのステッカーもプレゼント!



 『φ170LEDヘッドライト【ハイスペック2.0】』をご購入された方には、120mm×15mmの「www.BugBro.com」と「ナックルダスター」のステッカーもプレゼントいたしますので、ストリートファイターのカルチャーを愛すバグブロドットコムのお客様としての属性証明にご利用して頂ければ幸いです。

2024年10月2日より

ストリートファイターを愛すライダーとしての属性証明にどうぞ!



ご利用規約 | 配送方法&送料 | お支払方法

納期について | 買い物かごが表示されない場合



業務販売について

業務販売をご希望の業者様は、
↑のリンク先を通読し、
内容を全てご理解して頂いた後、
記述している内容に従いご注文して頂きたく宜しくお願い致します。

また、
一般のお客様か業者様かの判断が出来ない為、
業務販売の可否や仕切り等については、
お電話でのお問合せでは即答出来ませんので予め御了承してください。

商品をご購入して頂いたショップ様



お支払い方法が 『 カード決済 』 の場合にて
商品複数同時購入される方へのお願い

 カード決済をご希望の場合で、プルダウンで商品を追加する場合をのぞき、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れますと、システム上カード決済が出来ませんので、カード決済をご希望の場合には、お手数をお掛けし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入し、それぞれのご注文で決済して頂きたく宜しくお願い致します。



お支払い方法が 『 銀行振込 』 の場合にて
商品複数同時購入される方へのお願い

 商品を複数同時購入される場合で、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れてご購入された場合、ご注文直後の自動返信メールでは送料は『別途』と表示され、その後当方で送信するお振込みのご案内メールでは国内送料を1回分だけしか追加しない為、商品はお取り寄せの商品が届き次第、全て同梱にて発送致しますので予め御了承してください。

 また、当店在庫が有る商品は先に送って欲しいという場合には、お手数をおかけし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入して頂きたく宜しくお願い致します。ちなみに、お振込み手数料を節約する意味でも、その際のお振込み金額は2回のご注文分の合計金額をご入金して頂いて構いませんが、その際は事前に『通信欄』にてその旨を記述して頂ければ幸いです。

 また、商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料が再度発生してしまう為、送料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



お支払い方法が 『 代引 』 の場合にて
商品複数同時購入される方へのお願い

 商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料及び代引手数料が再度発生してしまう為、送料や代引手数料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



携帯電話メールアドレス
ご利用される方へのお願い

 EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される方とメールのやり取りが出来ないトラブルが多発しており、大変困惑しておりますので、携帯電話のメールアドレスは極力使用されないよう宜しくお願い致します。

 また、PCのメールアドレスをお持ちで無い方で、EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される場合には、必ずパソコンからのメールの着信拒否の設定を解除して頂くか、↓のメールアドレスを受信可能な状態にして頂きたく、くれぐれも宜しくお願い致します。
info@maderv.com

必ずパソコンからのメールの着信拒否の設定を解除して下さい

 また、当方からのメール送信がエラーになっている場合でも、当方にエラー通知が届かないケースも多い為、ご注文後に受注通知メールが届いていないという場合には、そのまま放置せず、必ずその旨をご連絡して頂きたく宜しくお願い致します。

注:商品に関するお問合せは、↑の『お問い合わせ』ボタンは使用せず、買い物かごの下に設置しております『商品に関するお問い合わせ』ボタンをご利用して下さい。




◆カード決済、代引(当店在庫品のみ、レターパックは不可)、銀行振込のご利用が可能です◆



当店在庫品の納期について

受注発注(お取り寄せ)商品の納期について

当店在庫の有無は買い物かごの価格の下の部分に表示しております◆
(プルダウン内の商品在庫の有無は該当商品の商品ページにてご確認して下さい)
(プルダウン内の商品の商品ページは↑の方に画像と商品名と共にリンクを貼っております)





φ170LEDヘッドライト
【ハイスペック2.0】
ワンダーカインド・ライトステー
47,930円(税込) 通常販売価格:28,800円(税込)
専用メーターステー H4変換ハーネス
及びY字分岐型ハーネス
29,900円(税込) 1,280円(税込)


新型Z400&Z250(19- )/
ZX-25R&ZX-4R&ZX-4RR(23- )用
φ170丸目1灯化キット
※ヘッドライトは車検対応品です※
※2024年よりマイナーチェンジにより光量が増加しました!※
(2020年3月10日販売開始)
(ZX-25R&ZX-4R用としても2024年9月5日販売開始)

※これまでの販売数:8セット

装着のレポート【ZX-25R】(パート3)
装着のレポート【ZX-25R】(パート2)
装着のレポート【ZX-25R】(パート1)
購入された方のレポート【Z400】
装着のレポート【Z400】


買い物かごの『車種』のプルダウンにて、
2019年式以降モデルのZ400及びZ250を選択された場合、
ライトステーはφ41用を同梱致します。

また、
2023年式以降モデルのZX-25RやZX-4Rを選択された場合、
ライトステーはφ50用を同梱致します。



残念ながら。
メーターが液晶タイプではない、
針式のメーターを採用した旧型のZX-25Rは、
メーターステーが適合しない為、
こちらのキットは装着不可となりますのでご注意して下さい。
