Home > ウィンカー&テールランプ関連 > ガッツィーニ・LEDウィンカー・リトルジェム

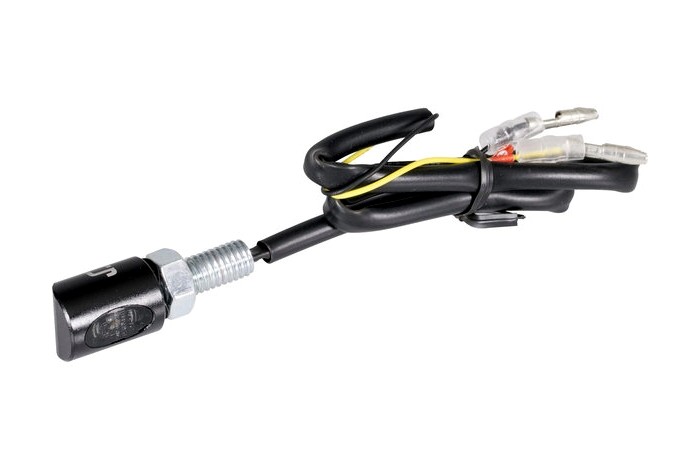

ガッツィーニ

LEDウィンカー・リトルジェム

ベストセラー!

累計販売数165個!







ボディーはCNC削り出しで高級感が漂います。




非常に小さなボディーながら、
取り付け部分はM8ネジを使用している為、
汎用性の高いLEDウィンカーです。




車検対応
Eマーク(E24 50R)取得商品

国連の車両等の型式認定相互承認協定における相互承認の対象項目7尾灯、制動灯により、
ECE規格及び規則 No. 50 の要件に基づき認可を受けた製品の為、
国内の車検に対応しております。

国連の車両等の型式認定相互承認協定における相互承認の対象項目(平成26年6月現在)
(クリックすると国交省のPDFが別ウィンドウにて立ち上がります)

協定規則第50号(二輪車の灯火)
(クリックすると国交省のPDFが別ウィンドウにて立ち上がります)

Eマーク付きウィンカーの車検時の面積について
(2017年4月11日の『ダイアリー』より)

ちなみに、
LEDの為に非常に明るいです。

注:車検に合格するには、
光量や点滅速度や取り付け位置などの視認性もクリアする必要が有りますので、
車検に関するクレームには当方では一切お応え出来ませんので予め御了承してください。



Eマークだけでは車検に通りません!

ウィンカーの場合

「50R」の刻印も必要です!

他店において、
Eマークのみで「50R」の刻印の無いウィンカーを、
「Eマークが有るので車検対応」と謳って販売しているケースが有りますが、
ウィンカーの場合、
厳密にはEマークだけでなく、
「50R」の刻印も必要で、
厳しい車検官はそこまでチェックしますので十分にご注意して下さい。







↑は、
『リトルジェム用エクステンションφ15.5×37mm』を使用した取り付け例で、
左右のレンズ部分の内側を240mm以上離し、
内側の照射にて20度の延長線上に障害物を無くし保安基準に適合させたい場合にお勧めです。






以前販売しておりました、
ワット数が1.5Wの『ケラーマンLEDウィンカー・バレットアトー』と比較して、
「LEDウィンカー・リトルジェム」は2.7Wとハイパワーで非常に明るいです。



↑は点滅の様子です。






↑は、
バグブロドットコムで製作したZ400ベースのカスタム車への装着例です。






注:↑はショーモデル用としてライトステーのすぐ脇にウィンカーを取り付けておりますが、
ウィンカーの内側にて20度の照射角度の延長線上に障害物があると保安基準に抵触する為、
一般公道で使用する場合には、
ウィンカーエクステンション等を利用して、
ウィンカーのレンズ部分はより外側になるようにして頂きたく宜しくお願い致します。




↑は、
バグブロドットコムで製作したCBR400RRベースのカスタム車への装着例です。









↑は、
Z1000への装着例です。




「LEDウィンカー・リトルジェム」に使用されているギボシ端子は、
日本で一般的に使用されているギボシ端子より小さなヨーロッパサイズのモノで、
日本で一般的に使用されているギボシ端子等に交換する場合、
LEDウィンカーに使用されているコードは非常に細い線で、
そのままではギボシ端子等が取り付けにくい為、
1.5mmのコードに変換可能な↑の細線圧着接続端子(ホットメルトチューブ)のご使用がお勧めです。




コードは5mm程度皮を剥き、
結線した部分を圧着接続端子の中央部分にもってきてヒートガンで加熱すると、
中央のハンダが熔けて完全に結線し、
チューブ部分は収縮して防水となります。

注:KIJIMA(キジマ)製の類似商品は2016年に廃盤になってしまったようです。




まずコードの皮をむき、
予め片方にホットメルトチューブを通しておきます。




細いコードと太いコードをからめます。




からめた部分にホットメルトチューブを持ってきます。




それからヒートガンを使用してホットメルトチューブを温めます。

注:ドライヤーではハンダは熔けませんので、必ずヒートガンを使用して下さい。




温風を吹きかけます。




出来上がりです。


ホットメルトチューブ




別に販売しております、
ネジ部の長さが20mm用の『M8用CNC削り出しウィンカーステー』にリトルジェムをそのまま装着致しますと、
リトルジェムはネジ部やその先の端子部分が干渉する事から、
そのままでは装着が出来ません。






従いまして、
ウィンカーとステーの間には、
↑の画像のように、
別に販売しております、
『リトルジェム用カラー(2個セット)』を挟んで対策して下さい。




↑は、
ボディー部分が45mmのリトルジェム用エクステンションで、
ナンバープレートなどでウィンカーが隠れてしまうという場合には、
別売りの『リトルジェム用エクステンションφ15.5×55mm(2個セット)』を使用するのがお勧めです。




↑は、
『リトルジェム用エクステンションφ15.5×55mm』を取り付けた状態です。

※端子がエクステンションに底付きする為、
ウィンカーとエクステンションの間には、
付属の10mmのカラーを挟んで装着して下さい。





↑は、
ボディー部分が27mmのリトルジェム用エクステンションで、
保安基準に適合させるべく、
左右のウィンカーの距離を広げたい場合などにお勧めです。




↑は、
『リトルジェム用エクステンションφ15.5×37mm』を取り付けた状態です。

※端子がエクステンションに底付きする為、
ウィンカーとエクステンションの間には、
付属の10mmのカラーを挟んで装着して下さい。






↑は、
ナンバープレートに共締めして取り付け出来る、
『リトルジェム用ナンバー共締めステー&カラーセット』です。




『リトルジェム用ナンバー共締めステー&カラーセット』のカラーは、
外径はリトルジェムと同じφ15で、
ステーのφ10の穴にうまくはまる段差付きです。






↑は、
『リトルジェム用ナンバー共締めステー&カラーセット』を使用したリトルジェムの取り付け例で、
スタイリッシュでシンプルな外観と共に、
内側の照射にて20度の延長線上に障害物を無くし、
保安基準に適合させたい場合にお勧めです。



◆PCで御覧になっている方は再生開始後に画像左下の をクリックして全画面表示でご鑑賞して頂ければ幸いです◆


◆PCで御覧になっている方は再生開始後に画像左下の をクリックして全画面表示でご鑑賞して頂ければ幸いです◆

◆PCで御覧になっている方は再生開始後に画像左下の をクリックして全画面表示でご鑑賞して頂ければ幸いです◆


◆製品の特徴

※ドイツからの直輸入品です。
※ハウジングはアルミ製です。
※12V/2.7WのLEDを採用しています。
※ネジ部分はM8×1.25です。



【ご購入時の注意】


※LEDウィンカーですので、取り付ける車体に合わせて、ウィンカーリレーが個別に有る車種は専用のLEDウィンカー用リレーや、個別にウィンカーリレーが無く、メーター内などにリレーが組み込まれている事でリレー交換が出来ない車種(主に輸入車)等はLEDウィンカー用レジスタ(抵抗器)を同時購入してください。
※4つ全てのウィンカーをLEDにした場合、車種によってはウィンカーインジケーターが誤作動する事があります。その場合、インジケータースタビライザーの併用、またはインジケーターランプの取り外しが必要になります。
※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※こちらの商品は、現在ABMジャパンの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。



LEDウィンカー用リレー&インジケータースタビライザー

LEDウィンカー用レジスタ

ウィンカー変換ハーネス
(BMW・ドゥカティ・ヤマハ・ホンダ・スズキ・カワサキ)
◆アフターパーツのウィンカーの接続を容易にする便利グッズです◆

M8用CNC削り出しウィンカーステー
↑のステーに装着する場合は、
必ず『リトルジェム用カラー(2個セット)』も同時購入して下さい。

段差が少ない内径変換アルミカラーφ10→φ8【ブラック】(2個セット)
◆φ10の穴にM8のウィンカーを取り付ける際にお勧めです◆



LEDの初期不良が有った場合は迅速に代替品を発送いたします

※商品到着後、30日以内の初期不良に関しましては、代替品の発送にて対応させて頂きます。
※お届けしたウィンカーに初期不良が有った場合には、商品は何分にも海外製品である事や、商品はパッケージに入っている為に当方でも点灯の確認が出来ない事などに対してご理解に努めて頂き、大変ご迷惑をおかけしているにも関わらずお手数をおかけし大変恐縮ですが、点灯の不良の様子が分かる画像を添付したメールを送信して頂ければ、迅速に代替品を発送させて頂きたい所存ですので宜しくお願い致します。

安心の初期不良補償



ご利用規約 | 配送方法&送料 | お支払方法

納期について | 買い物かごが表示されない場合



業務販売について

業務販売をご希望の業者様は、
↑のリンク先を通読し、
内容を全てご理解して頂いた後、
記述している内容に従いご注文して頂きたく宜しくお願い致します。

また、
一般のお客様か業者様かの判断が出来ない為、
業務販売の可否や仕切り等については、
お電話でのお問合せでは即答出来ませんので予め御了承してください。

商品をご購入して頂いたショップ様



お支払い方法が 『 カード決済 』 の場合にて
商品複数同時購入される方へのお願い

 カード決済をご希望の場合で、プルダウンで商品を追加する場合をのぞき、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れますと、システム上カード決済が出来ませんので、カード決済をご希望の場合には、お手数をお掛けし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入し、それぞれのご注文で決済して頂きたく宜しくお願い致します。



お支払い方法が 『 銀行振込 』 の場合にて
商品複数同時購入される方へのお願い

 商品を複数同時購入される場合で、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れてご購入された場合、ご注文直後の自動返信メールでは送料は『別途』と表示され、その後当方で送信するお振込みのご案内メールでは国内送料を1回分だけしか追加しない為、商品はお取り寄せの商品が届き次第、全て同梱にて発送致しますので予め御了承してください。

 また、当店在庫が有る商品は先に送って欲しいという場合には、お手数をおかけし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入して頂きたく宜しくお願い致します。ちなみに、お振込み手数料を節約する意味でも、その際のお振込み金額は2回のご注文分の合計金額をご入金して頂いて構いませんが、その際は事前に『通信欄』にてその旨を記述して頂ければ幸いです。

 また、商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料が再度発生してしまう為、送料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



お支払い方法が 『 代引 』 の場合にて
商品複数同時購入される方へのお願い

 商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料及び代引手数料が再度発生してしまう為、送料や代引手数料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



携帯電話メールアドレス
ご利用される方へのお願い

 EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される方とメールのやり取りが出来ないトラブルが多発しており、大変困惑しておりますので、携帯電話のメールアドレスは極力使用されないよう宜しくお願い致します。

 また、PCのメールアドレスをお持ちで無い方で、EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される場合には、必ずパソコンからのメールの着信拒否の設定を解除して頂くか、↓のメールアドレスを受信可能な状態にして頂きたく、くれぐれも宜しくお願い致します。
info@maderv.com

必ずパソコンからのメールの着信拒否の設定を解除して下さい

 また、当方からのメール送信がエラーになっている場合でも、当方にエラー通知が届かないケースも多い為、ご注文後に受注通知メールが届いていないという場合には、そのまま放置せず、必ずその旨をご連絡して頂きたく宜しくお願い致します。

注:商品に関するお問合せは、↑の『お問い合わせ』ボタンは使用せず、買い物かごの下に設置しております『商品に関するお問い合わせ』ボタンをご利用して下さい。




◆カード決済、代引(当店在庫品のみ、レターパックは不可)、銀行振込のご利用が可能です◆



当店在庫品の納期について

受注発注(お取り寄せ)商品の納期について

当店在庫の有無は買い物かごの価格の下の部分に表示しております◆
(プルダウン内の商品在庫の有無は該当商品の商品ページにてご確認して下さい)
(プルダウン内の商品の商品ページは↑の方に画像と商品名と共にリンクを貼っております)






ガッツィーニ・LEDウィンカー・リトルジェム(2個セット)
※『当店在庫数:数量』の数量部分は、(2個セット)1セット分を『1』とした数量です※
※『ウィンカー変換ハーネス』を追加購入される場合には、
事前に必ずこちらの商品ページでコネクターの形状をご確認してから追加して下さい※
(2018年8月27日販売開始)

※これまでの販売数:80セット

購入されたショップ様の装着例【HP:YZF-R6】
購入された方のレポート【GSX-R1000】
購入された方のツイート【Z1000】
装着のレポート【Z400】
装着のレポート【CBR400RR】
購入された方のレポート【Z1000】
装着のレポート【CBR400RR】
装着のレポート【CBR400RR】








リトルジェム用ナンバー共締めステー&カラーセット
※カラーの外径はリトルジェムと同じφ15です※
※カラーの厚さは16mmです※
※カラーの材質はジュラルミン(A2017)です※
※ステーの材質はスチールです※
(2019年12月25日販売開始)

※これまでの販売数:14セット

装着のレポート【Z400】








リトルジェム用カラー(2個セット)
※外径はリトルジェムと同じφ15です※
※厚さは10mmです※
※材質はジュラルミン(A2017)です※
(2019年9月19日販売開始)

※これまでの販売数:14セット

装着のレポート【Z400】
装着のレポート【Z400】







リトルジェム用エクステンションφ15.5×37mm(2個セット)
※外径はリトルジェムのφ15に近いφ15.5です※
※長さは27mmです※
※ネジ部の長さは20mmです※
※ボディーはアルミ製です※
※ウィンカーとエクステンションの間には10mmのカラーを挟んで下さい※
(2019年8月30日販売開始)

※これまでの販売数:17セット

購入された方のレポート【GSX-R1000】
購入された方のツイート【Z1000】
装着のレポート【Z400】







リトルジェム用エクステンションφ15.5×55mm(2個セット)
※外径はリトルジェムのφ15に近いφ15.5です※
※長さは45mmです※
※ネジ部の長さは20mmです※
※ボディーはアルミ製です※
※ウィンカーとエクステンションの間には10mmのカラーを挟んで下さい※
(2019年5月31日販売開始)

※これまでの販売数:3セット








段差付きリトルジェム用エクステンション(2個セット)
※φ10の穴にはまる段差付きです※
※φ10の穴に取り付ける際にお勧めです※
※外径はリトルジェムと同じφ15です※
※厚さは16mmです※
※内径はφ8です※
※カラーの材質はジュラルミン(A2017)です※
(2019年12月25日販売開始)

※これまでの販売数:1セット








ガッツィーニ・LEDウィンカー・リトルジェム(片側1個)
※転倒して破損した等、片側のみ欲しいという場合にお勧めです※
※ 2個ご注文されたい場合には、
上の方に買い物かごを設置しております(2個セット)にてご注文して下さい※
(2018年8月27日販売開始)
