Home > ヘッドライト > φ50バーチカルヘッドライト



φ50バーチカルヘッドライト

累計販売数70セット突破!



2011年5月に販売を終了いたしました、
φ60バーチカルヘッドライトの後継モデルとして、
外径がφ50とライトをより小さくし、
カラーも全てブラックアウトして新しく設計された、
縦目2灯のプロジェクターヘッドライトです。

Eマーク取得商品

ECE規格適合商品です。

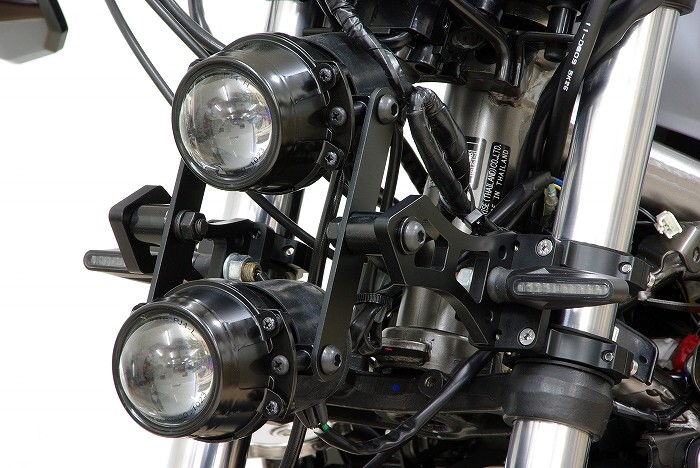

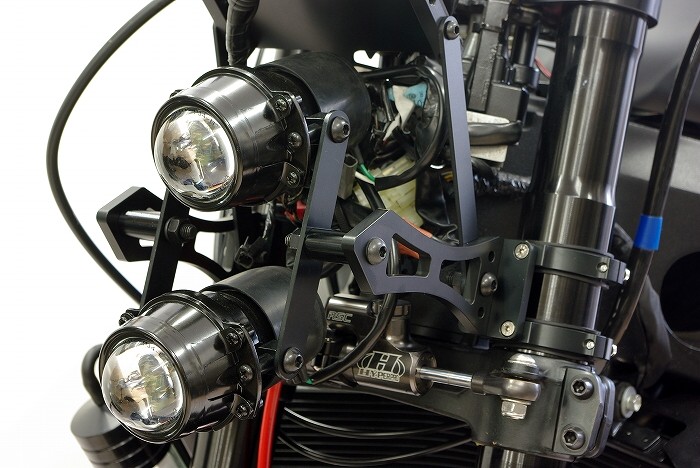

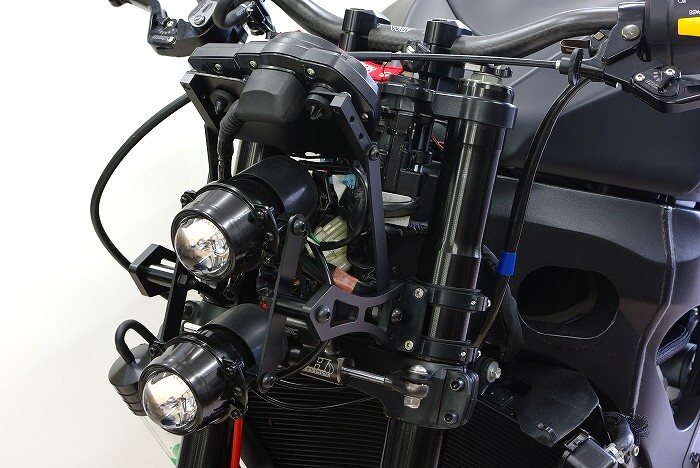

↑は、
別売りのCNC削り出しライトステーを使用した取り付け例で、
使用している車両はキーシリンダーとの干渉が無い為に85mmのステーを使用しておりますが、
キーシリンダーが中央にあり、
干渉問題が発生しそうな場合には、
より長いステーを使用するのがお勧めです。

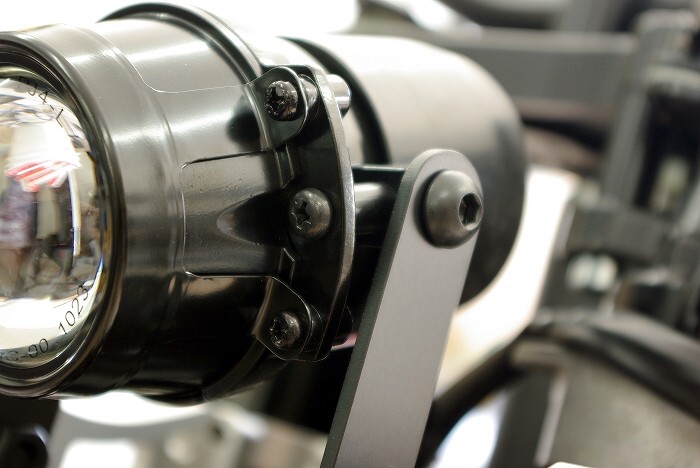

プロジェクター自体に使用されているナベ小ネジは鉄製なものの、
キットのブラケットに使用するナベ小ネジはステンレス製のネジを酸化着色により黒染めしており、
錆や強度に優れております。
(2016年6月24日よりナベ小ネジはステンレスキャップボルトに変更いたしました)

また、
サイドのステーに使用するボタンキャップボルトもカラーはブラックのステンレス製で、
工具がハマる部分の深さが浅いJIS規格のネジではなく、
工具がハマる部分の深さが深いSSS規格のネジを採用する事で、
強度が高く、錆、ナメに強いです。

また、
ステー中央部分に使用するナット、スプリングワッシャー、ワッシャーも、
全てステンレス製のカラーがブラックのモノを採用しており、
外観もスタイリッシュで錆にも強いです。

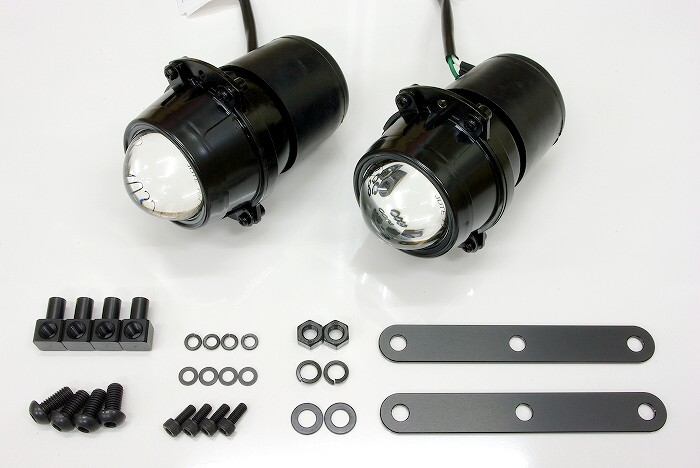

↑はキット内容です。

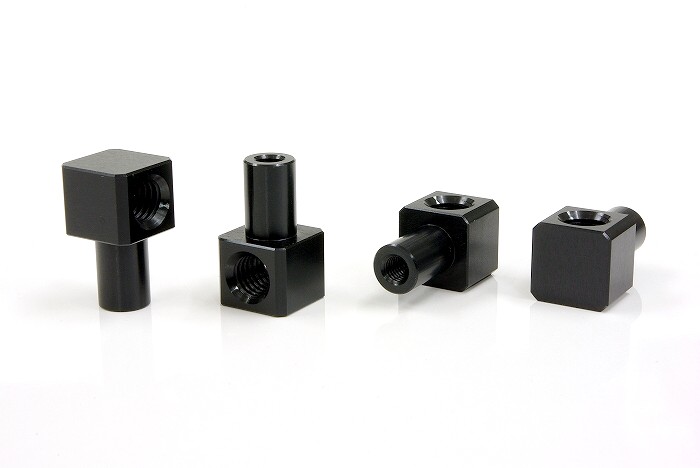

プロジェクターを支えるブラケットは、
軽量高剛性なジュラルミン(A2017)製で、
製造業者に図面だけを渡してこうした部品の製造を依頼致しますと、
面取り加工を手ヤスリ等で仕上げられてしまう事も御座いますが、
当店の指定にて面取りは全て機械加工で製造している為、
非常に美しいフィニッシュ(仕上げ)となっており、
より所有する満足感を高めております。

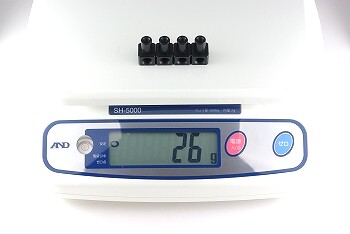

ブラケットの重量は、
4個で26グラムしかありません。

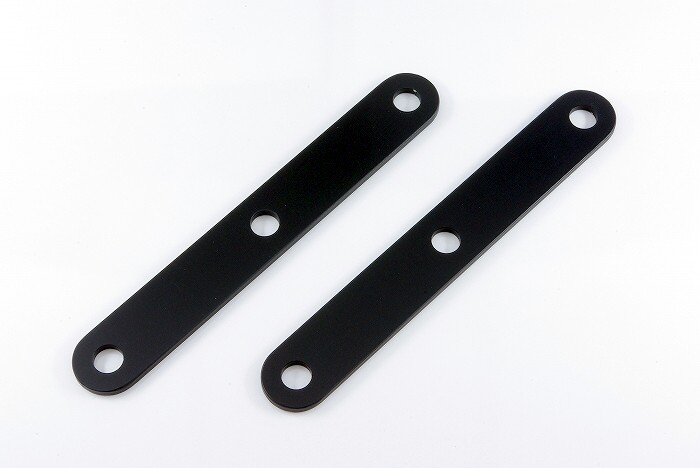

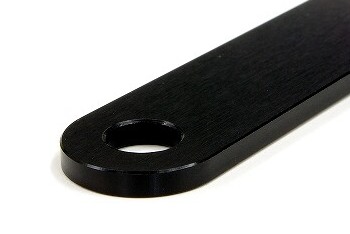

↑はキットに含まれる上下のヘッドライトを連結するステーで、
材質は軽量でコストパフォーマンスに優れ、
強度的にも問題がないアルミ合金(A5052)製です。

また、
中央の穴とヘッドライト取り付け部までの穴のピッチは60mmで、
ヘッドライト取り付け部の上下の穴のピッチは120mmで、
3ヶ所の穴の内径はφ8.2(8.2mm)です。

また、
ステーの厚さは3mmと最低限の強度としている為、
そのシンプルなデザインと共に、
スタイリッシュなルックスに仕上がります。




取り付けステーは、
設計した私自身が元々マシニングセンタのオペレーター(職人)だった事から、
プレスで打ち抜いたような安っぽい製品は採用せず、
製造は加工能力が高くセンスも兼ね備えた信頼出来る工場に依頼する事で、
角の面(C面)なども全てマシニングセンターで加工した、
“こだわり”を持った美しいフィニッシュ(仕上げ)の製品としております。

もちろん、
こうした細かいディティールまでこだわって製作する事で、
少量生産と相まってステーは非常に高価格となりましたが、
バグブロドットコムのお客様のご期待に応えるべく、
コストよりも“所有する満足感”を優先した製品と致しました。




↑はオプションで販売しておりますL型ステー【ブラック】で、
以前販売しておりましたφ60バーチカルヘッドライトのように、
多様な取り付けが可能です。

ちなみに、
中央の穴とヘッドライト取り付け部までの穴のピッチは78mmと84mmで、
ヘッドライト取り付け部の上下の穴のピッチは125mmで、
3ヶ所の穴の内径はφ8.5(8.5mm)で、
L字の開き角は約100度です。

また、
ステーの厚さは5mmあるので、
その複雑な形状と共に、
ヘビーデューティーなルックスに仕上がります。









↑は、取り付け幅160mmボルトセットの使用例です。




↑は、取り付け幅220mmボルトセットの使用例です。

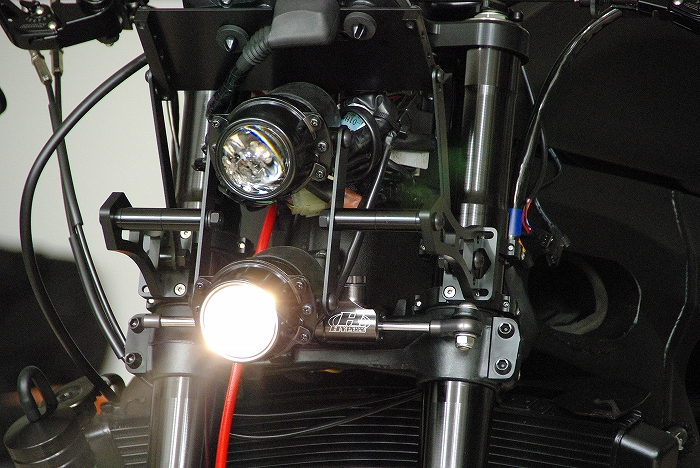

↑は、ロービーム点灯時です。

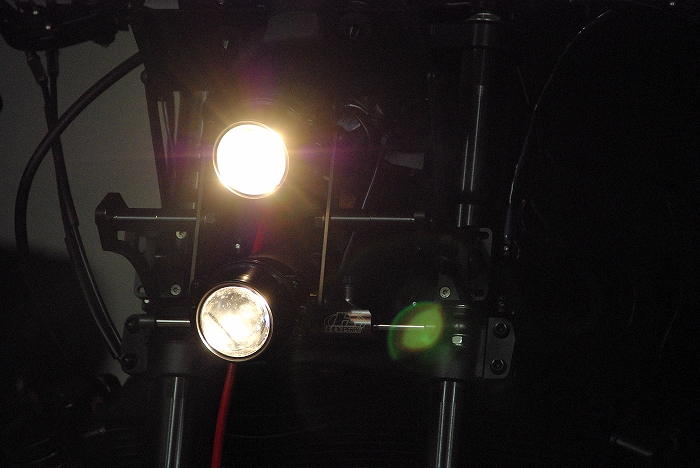

↑は、ロービームとハイビームの点灯時です。

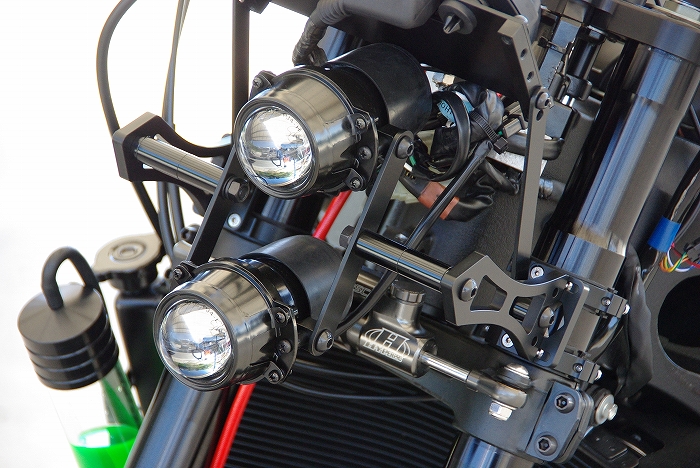

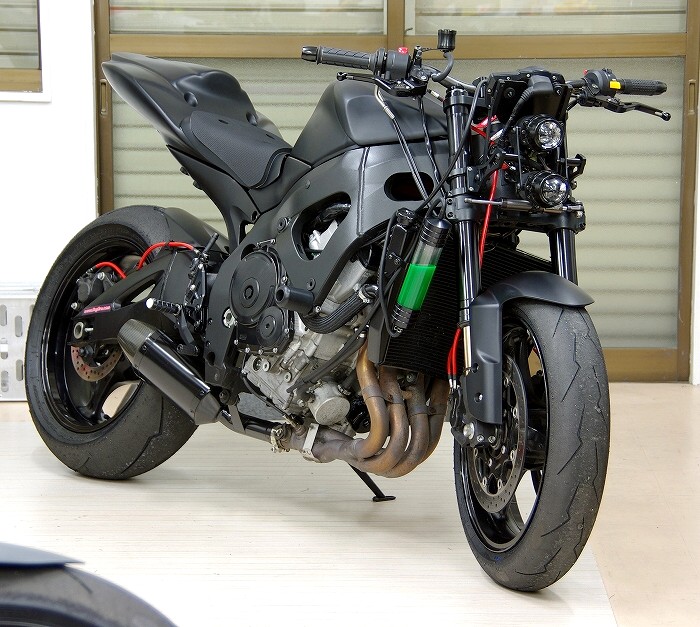

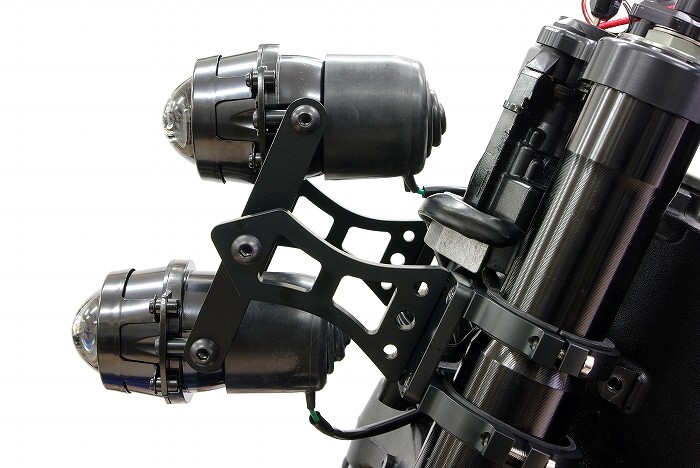

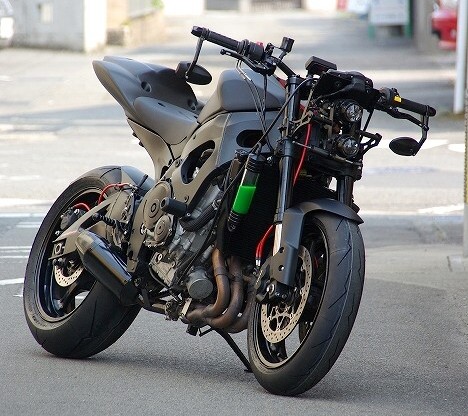

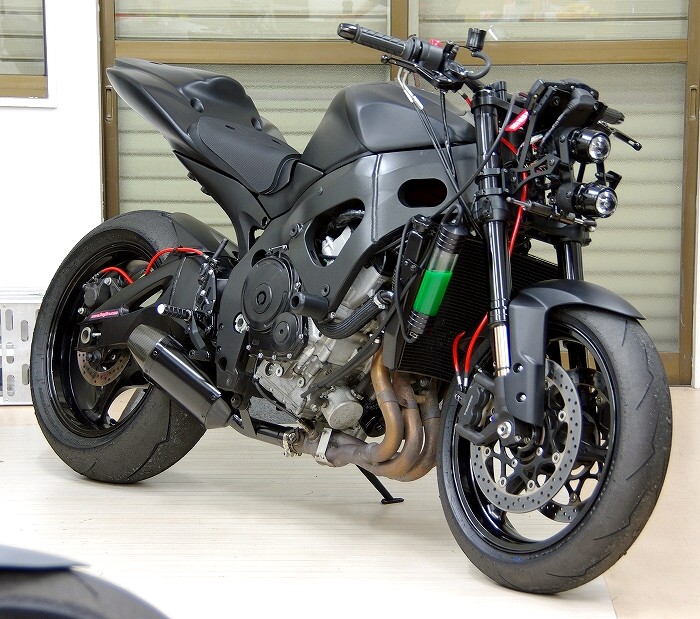

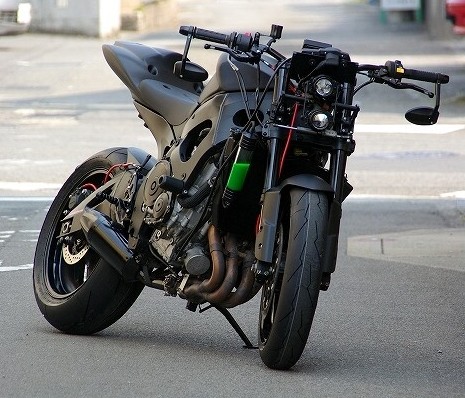

↑は、バグブロドットコムで製作したGSX-R750ベースのファイターへの装着例です。




まるでエンジンを強度メンバーとして設計されたピポットレスフレームのように、
プロジェクターを強度メンバーとした設計により、
プロジェクターの“宙に浮いてる感”をより醸し出すデザインとしております。

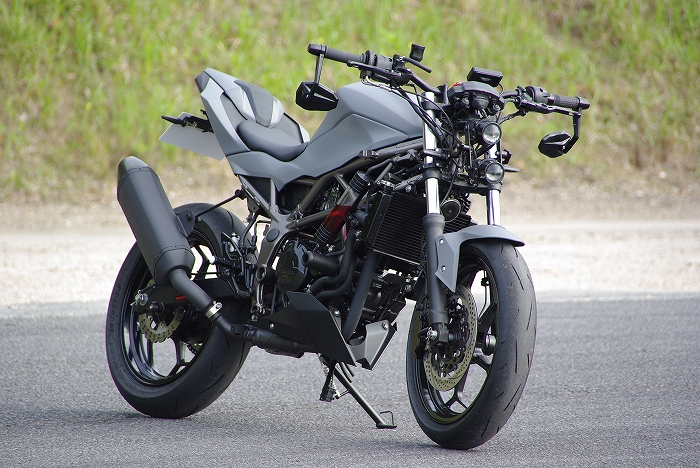

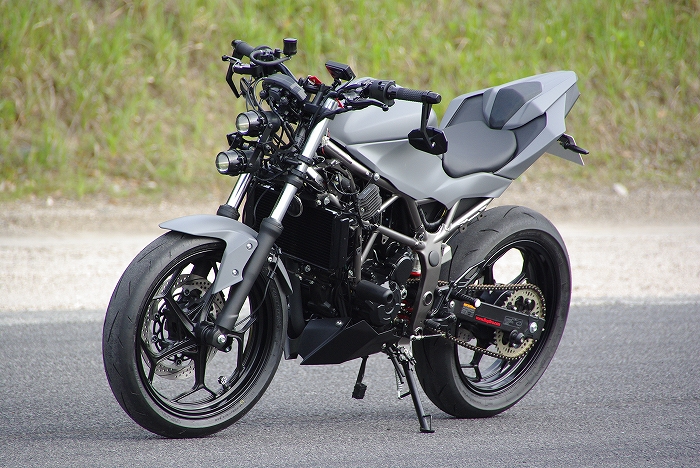

↑は、バグブロドットコムで製作したZ250SLベースのファイターへの装着例です。




2016年6月24日より、
ボルトの緩み対策を強化すべく、
プロジェクターの取り付けボルトは右側のナベ小ネジから、
左側のステンレスキャプボルトに変更し、
更にステンレススプリングワッシャーとステンレスワッシャーを追加いたしました。



バグブロドットコムより
製品リコールのお知らせです



【対象製品】: φ50バーチカルヘッドライト

【リコール内容】:プロジェクター取り付け用ネジにドライバーを使用して締め付けるナベ小ネジを採用していたため、プロジェクター取り付け用ネジの締め付けトルクが不足する可能性が有ります。この為、プロジェクターが脱落する危険性が有る事が分かりました。

【対策】:ナベ小ネジをステンレスキャップボルトに交換、及びステンレスウェーブワッシャーとステンレスワッシャーの使用を追加。


お客様各位

 この度は大変ご迷惑をお掛けしているにも関わらず大変恐縮ですが、ご使用されているプロジェクターの取り付けネジ(ナベ小ネジ)を、対策されたステンレスキャップボルトに交換すると共に、交換の際は、緩み止めとして付属のステンレスウェーブワッシャーとステンレスワッシャーの使用も追加して頂きたく宜しくお願い致します。

 また、旧タイプのネジ類を使用した53セット分に関しましては、すでにご購入者様に対策品を発送済みですが、残り6セット分はご購入者様のお届け先が不明ですので、まだ対策品を受け取っていないという方は、ご連絡して頂ければ無償で対策品を発送させて頂きたい所存ですので、この度は大変ご迷惑をおかけしているにも関わらずお手数をおかけし大変恐縮ですが、至急ご連絡して頂きたく宜しくお願い致します。

 では、この度は大変ご迷惑をおかけし誠に申し訳御座いませんが、これに懲りずに、また何か御縁が御座いましたら、その際は是非、宜しくお願い致します。

注:対策品の発送は、当店で『φ50バーチカルヘッドライト』をご購入された方のみの対応となりますので宜しくお願い致します。

交換のレポート【マイ・Z・モノファイター】

2016年6月29日
ABMジャパン 代表 山口仁

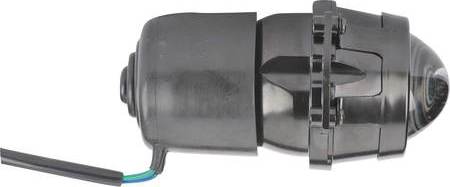

◆製品の特徴

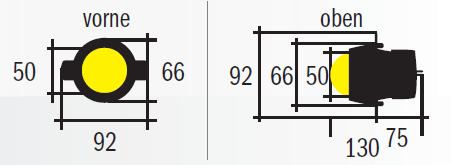

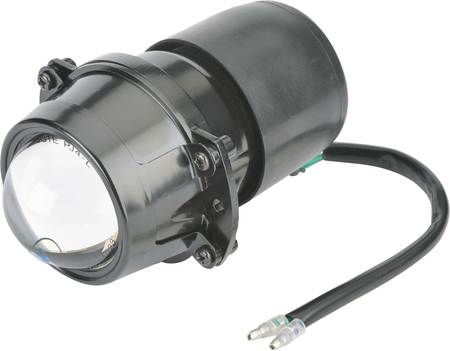

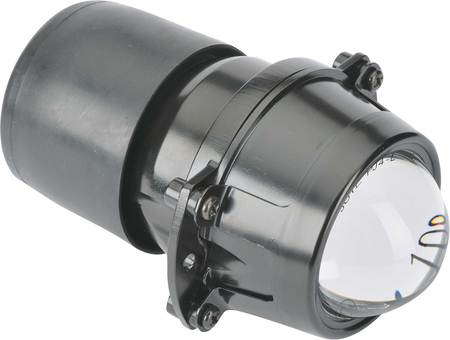

● プロジェクターの径は50mmです。
● 付属のH1バルブは12V55Wを採用しています。
● 左右2ヶ所の5mmのネジでプロジェクターをブラケットに取り付ける構造です。


◆装着上の注意

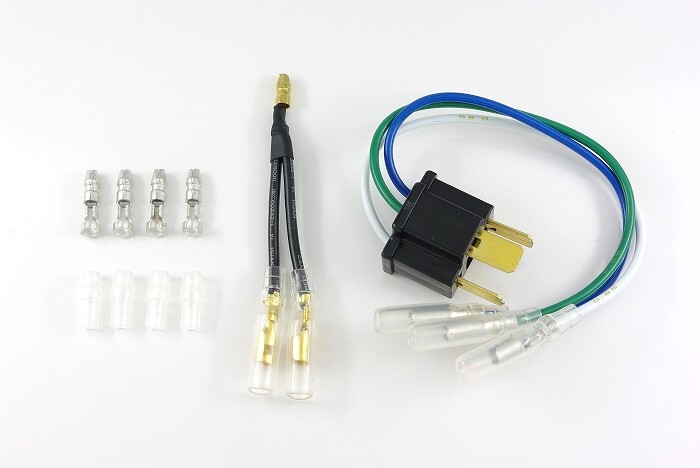

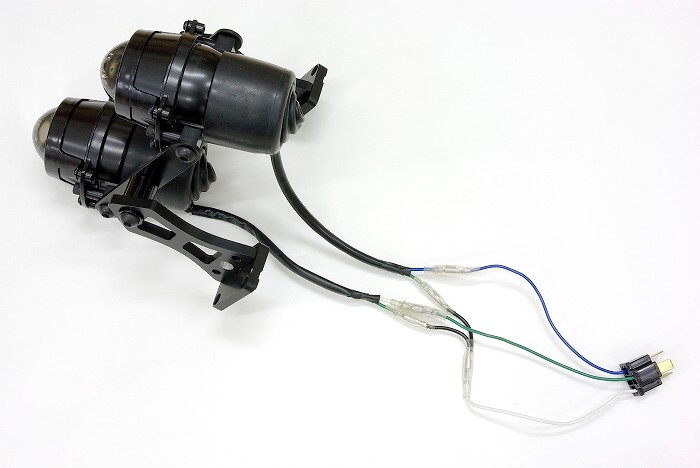

プラスのコードが白(箱に貼られた商品コード10033012)の方がロービームで、プラスのコードが青(箱に貼られた商品コード10033013)の方がハイビームで、緑のコードは共にマイナスのコードです。
※ギボシ端子で配線する場合には、付属のギボシ端子はヨーロッパ用の小さいモノが使われておりますので、日本製のギボシ端子に交換して頂きたく予め御了承してください。


【ご購入時の注意】


※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※こちらの商品は、現在バグブロドットコムの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。

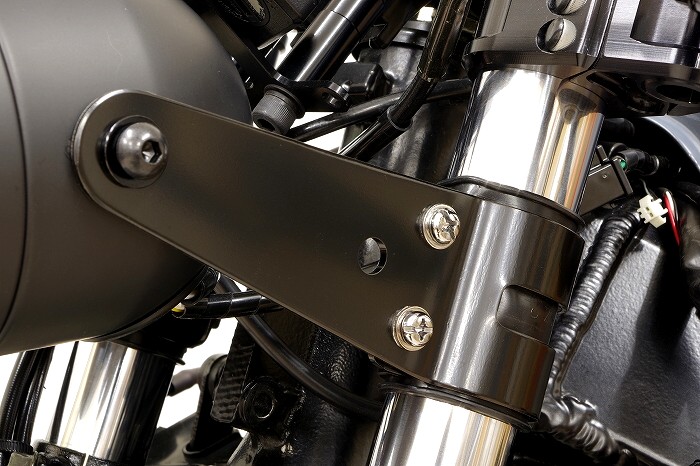

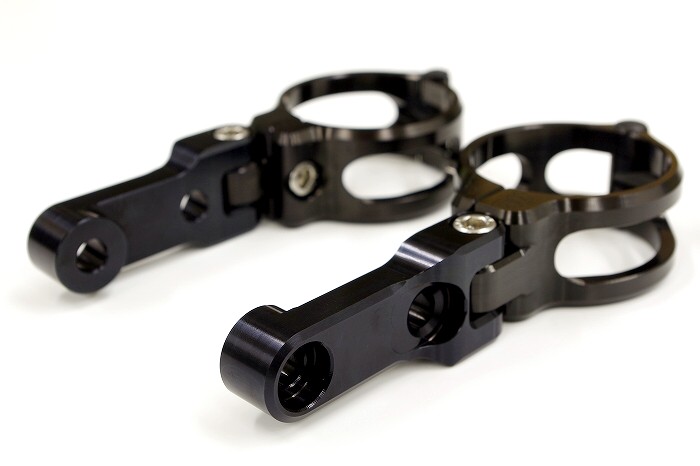

CNC削り出しライトステー【ブラック】

ステルスライトステー

汎用ライトステー【ブラック】

ヘッドライト取り付け用ボルト&アルミ製カラー

取り付け幅は120/130/140/150mmが選択可能で、
CNC削り出しライトステー【ブラック】を使用する場合で、
フォーク間ピッチが190mm以下の主に中型車にお勧めです。


取り付け幅160mmボルトセット

取り付け幅は160mmとなり、
CNC削り出しライトステー【ブラック】を使用する場合で、
フォーク間ピッチが190mm超の主に大型車にお勧めです。


取り付け幅220mmボルトセット

取り付け幅は220mmとなり、
φ180のヘッドライトを使用した純正のライトステーや、
ステルスライトステー汎用ライトステーの使用時にお勧めです。

注:純正のライトステーに装着する場合には、
取り付け幅を220mm確保出来るかご確認してからご購入してください。



バグブロドットコムのステッカーもプレゼント!



 「φ50バーチカルヘッドライト」をご購入された方には、120mm×15mmの「www.BugBro.com」と「ナックルダスター」のステッカーもプレゼントいたしますので、ストリートファイターのカルチャーを愛すバグブロドットコムのお客様としての属性証明にご利用して頂ければ幸いです。
