Home > HEADLIGHTS > φ50&φ90 Vertical Headlights

φ50&φ90 Vertical Headlights
φ50&φ90異径縦目2灯ヘッドライト【プロジェクターハイビームタイプ】



上側にφ50のプロジェクター、
下側にバグアイヘッドライトの片側を配した、
上下で外径が異なる異径縦目2灯のヘッドライトです。

ちなみに、
まるでエンジンを強度メンバーとして設計されたピポットレスフレームのように、
ヘッドライトを強度メンバーとした設計により、
ヘッドライトの“宙に浮いてる感”をより醸し出すデザインとしております。

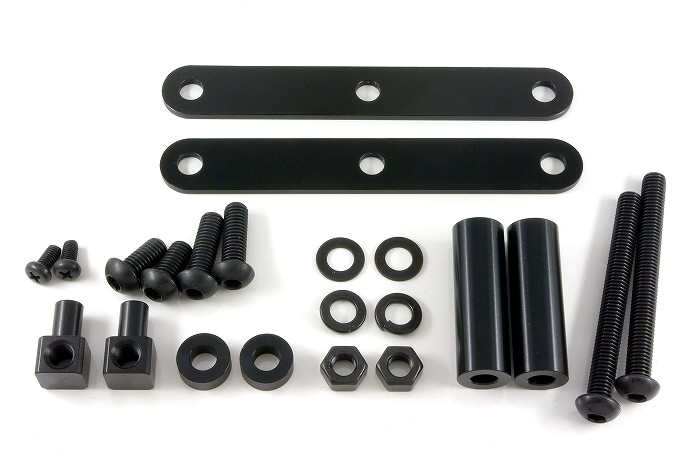

↑は、ライト部分以外のキット内容です。

プロジェクターを支えるブラケットは、
軽量高剛性なジュラルミン(A2017)製です。

また、
上下のヘッドライトを支えるサイドのステーは、
軽量でコストパフォーマンスに優れ、
強度的にも問題がないアルミ合金(A5052)製です。

また、
プロジェクター自体に使用されているナベ小ネジは鉄製なものの、
キットのブラケットに使用するナベ小ネジはステンレス製のネジを酸化着色により黒染めしており、
錆や強度に優れております。

また、
サイドのステーに使用するボタンキャップボルトもカラーはブラックのステンレス製で、
工具がハマる部分の深さが浅いJIS規格のネジではなく、
工具がハマる部分の深さが深いSSS規格のネジを採用する事で、
強度が高く、錆、ナメに強いです。

また、
ステー中央部分に使用するナット、スプリングワッシャー、ワッシャーも、
全てステンレス製のカラーがブラックのモノを採用しており、
外観もスタイリッシュで錆にも強いです。

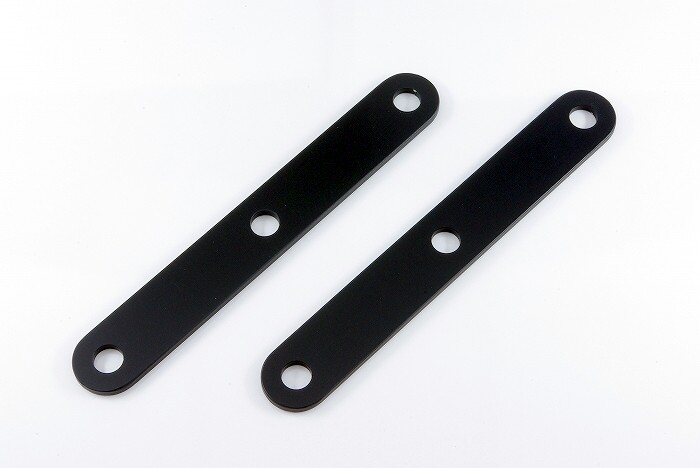

↑はキットに含まれる上下のヘッドライトを連結するステーで、
中央の穴とヘッドライト取り付け部までの穴のピッチは60mmで、
ヘッドライト取り付け部の上下の穴のピッチは120mmで、
3ヶ所の穴の内径はφ8.2(8.2mm)です。

また、
ステーの厚さは3mmと最低限の強度としている為、
そのシンプルなデザインと共に、
スタイリッシュなルックスに仕上がります。

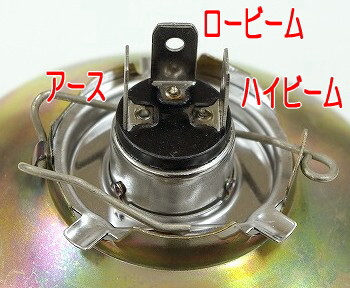

φ90のヘッドライトの配線は↑をご参考にして頂きたく宜しくお願い致します。

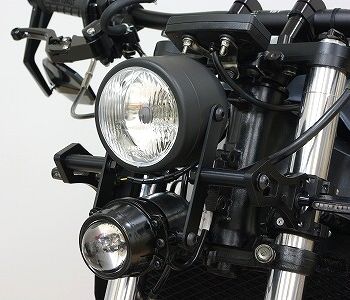

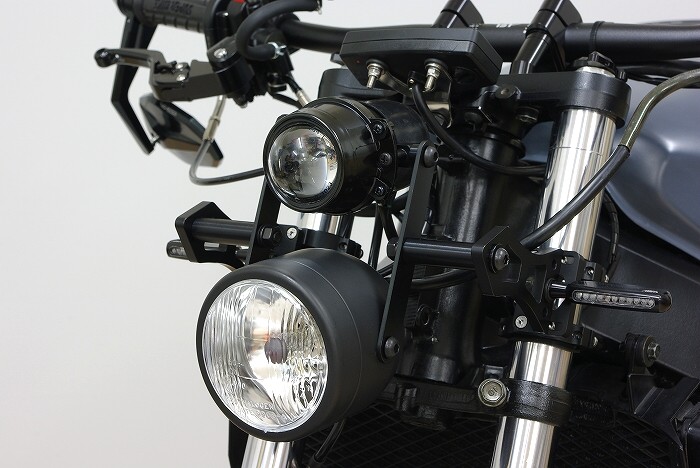

↑は、

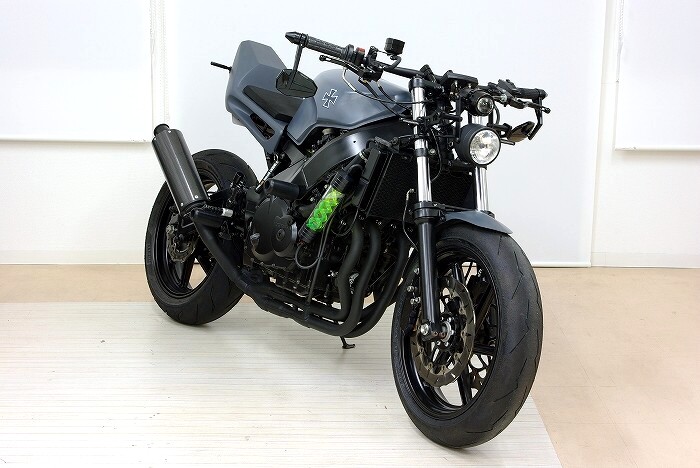

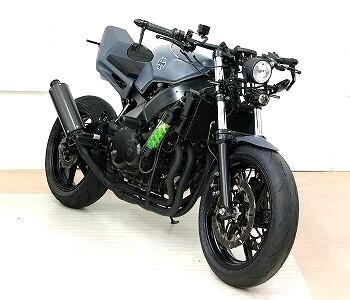

バグブロドットコムで製作したCBR400RRのファイターへの装着例です。

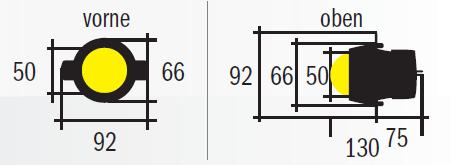

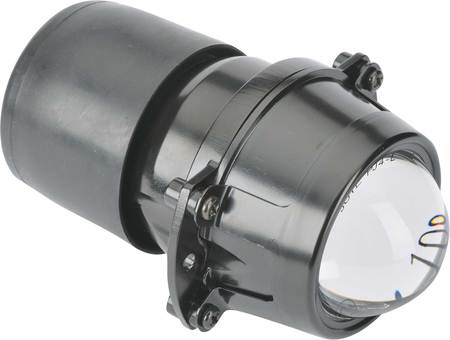

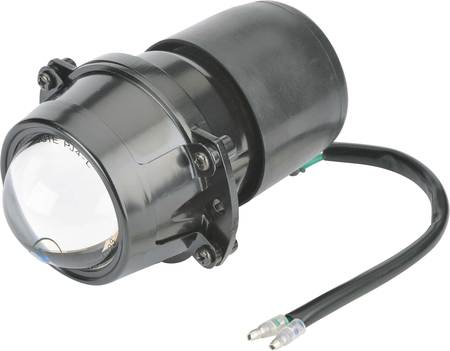

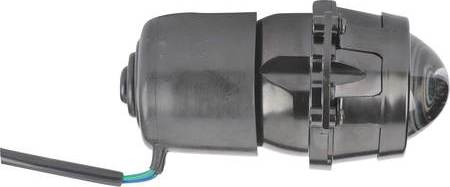

◆φ50のプロジェクターヘッドライトの特徴
● プロジェクターの径は50mmです。
● 付属のH1バルブは12V55Wを採用しています。


◆φ90のヘッドライトの特徴
● 取付け用のネジ穴の中心からライトの後端までの距離は約65mmです。
● レンズには硬質ガラスを採用している為、抜群の耐久性を実現しています。
● H4 12V(60/55W)のバルブを採用しています。
● ポジションランプ付です。
● 外径は約φ108(108mm)で、前後長は約131mmです。
● レンズ部分の外径は約φ90(90mm)です。


◆製品の特徴
● 左右のカラーを含めた取り付け幅は約216mmです。


◆装着上の注意
※装着の際は配線の加工が必要となります。
※H4バルブ用の端子やコードは別途ご用意してください。
※ポジションランプのコードの末端の端子は別途ご用意してください。
※プロジェクターランプをギボシ端子で配線する場合には、付属のギボシ端子はヨーロッパ用の小さいモノが使われておりますので、日本製のギボシ端子に交換して頂きたく予め御了承してください。
※純正が60/55Wの2灯のヘッドライトの車両の場合であれば、ハイビームを上下共に点灯させる事も可能な場合が御座いますが(当方で保証は出来ません)、純正が60/55Wの1灯のヘッドライトの車両にて、上下のヘッドライトのハイビームを同時点灯させますと、消費電力が発電電力を超えてしまいバッテリーの蓄電量が減少してしまったり、あるいはヒューズが切れるなどのトラブルが発生する事が御座いますので、ハイビームは片方のみの点灯としてください。


【ご購入時の注意】


※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※こちらの商品は、現在バグブロドットコムの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。


ショッピングカート




★φ50&φ90異径縦目2灯ヘッドライト【プロジェクターハイビームタイプ】★
※付属のプロジェクターはハイビームとなります※
※ライトステーは別途ご購入して下さい※

(2015年9月25日販売開始:2015年11月16日販売終了)

※販売を終了いたしました。



φ90&φ50異径縦目2灯ヘッドライト【プロジェクターロービームタイプ】
