Home > ヘッドライト関連 > 角目サイバーパンクLEDヘッドライト用縦目3灯化キット



角目サイバーパンク

LEDヘッドライト用

縦目3灯化キット

2021年7月販売開始!

5セット限定品!

(2022年1月20日に名称を変更致しました)



角目のサイバーパンクLEDヘッドライトを前から見てバーチカル(垂直)に3つ並べて装着した、
バグブロドットコムオリジナルのステーキットです。




2021年に発表されました、
新型のGSX-S1000のヘッドライトにインスパイア(感化)された事がキッカケで、
新型GSX-S1000イメージの小型の角目3灯のヘッドライトキットとして開発致しました。




スリムである事や軽量である事に徹底的にこだわった為、
左右の取り付けボルトはあえてのM6サイズとしております。

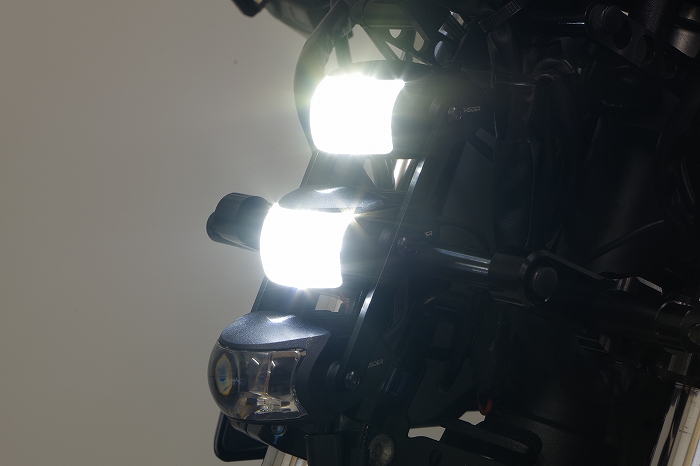

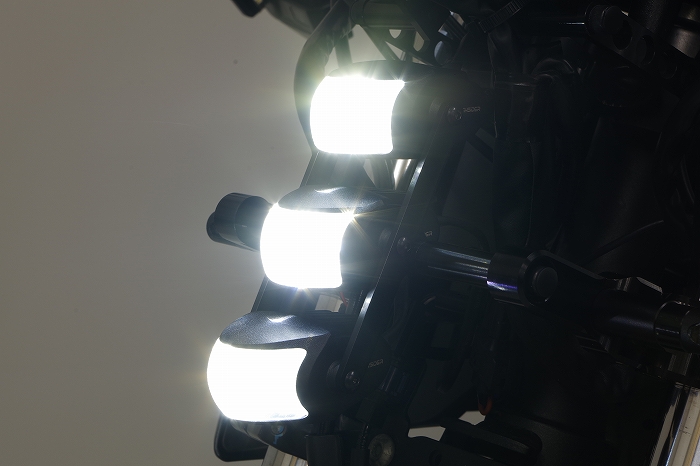

↑は、
ロービームを2個上側に装着した状態での、
明るい場所でのロービーム点灯時の様子です。




↑は、
明るい場所でのロービームとハイビーム点灯時の様子です。




↑は、

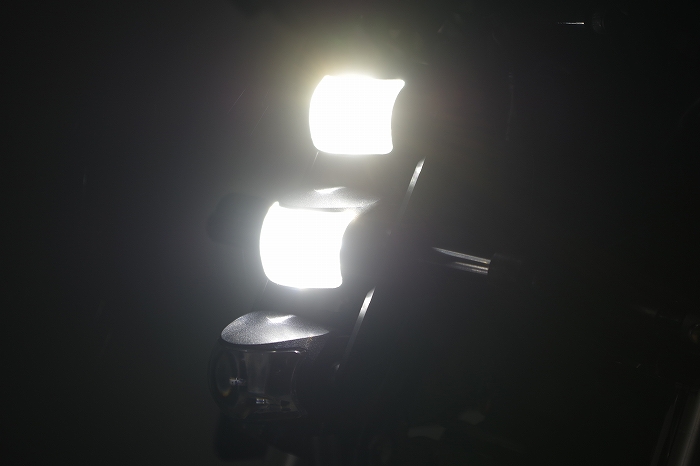

暗い場所でのロービーム点灯時の様子です。

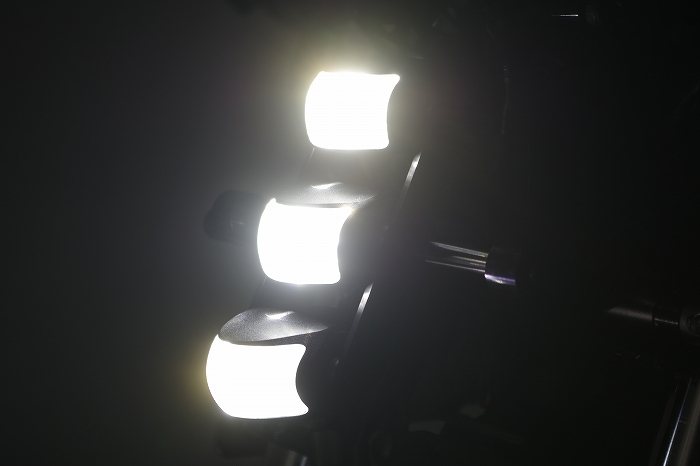

↑は、
暗い場所でのロービームとハイビーム点灯時の様子です。

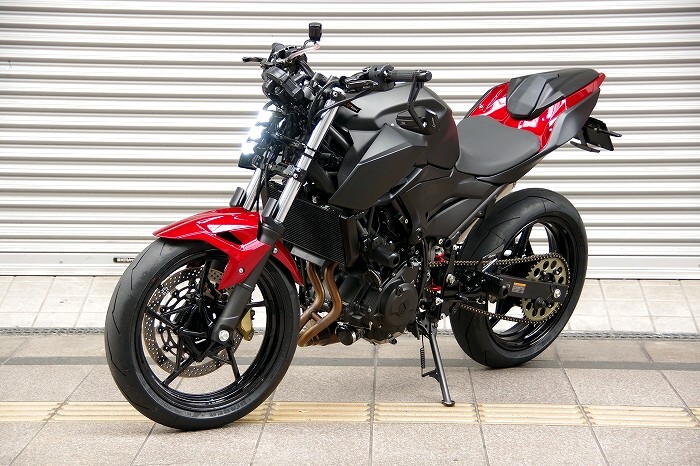

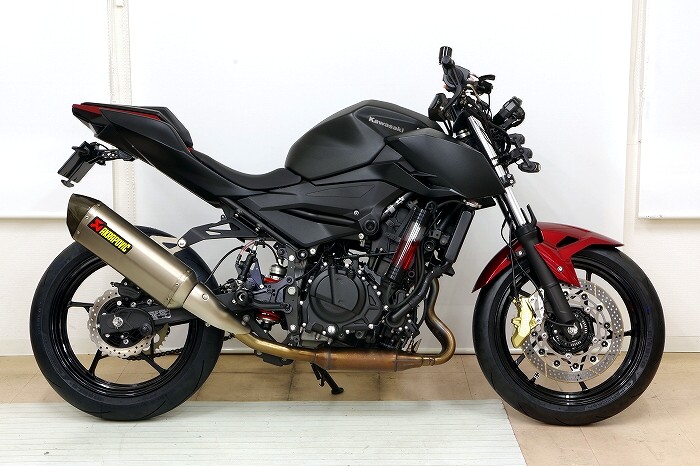

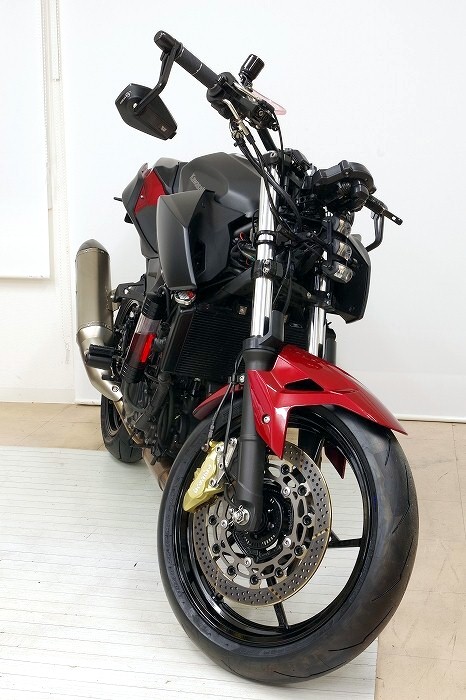

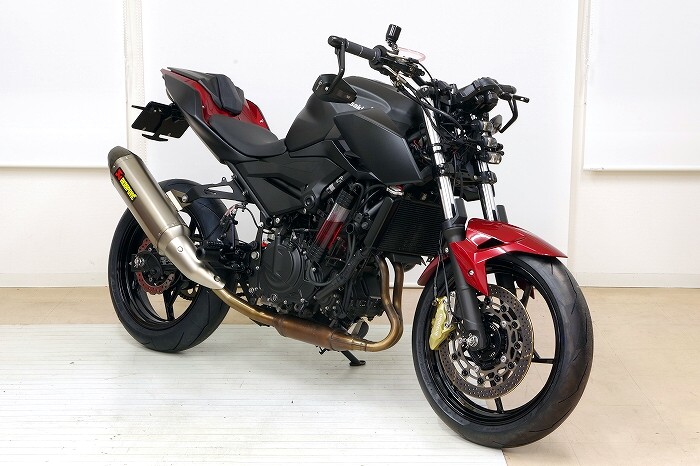

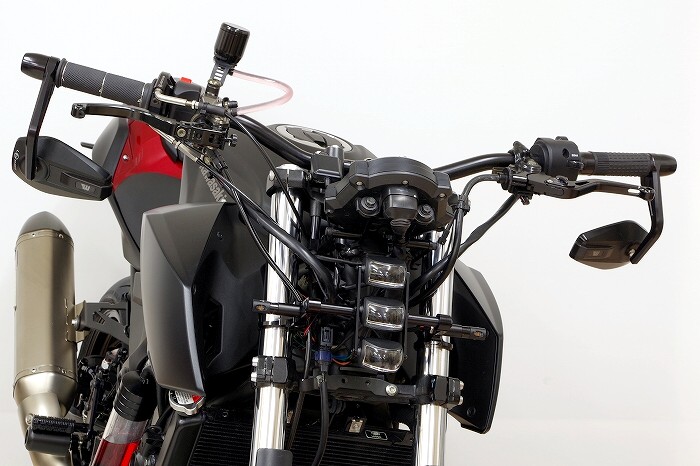

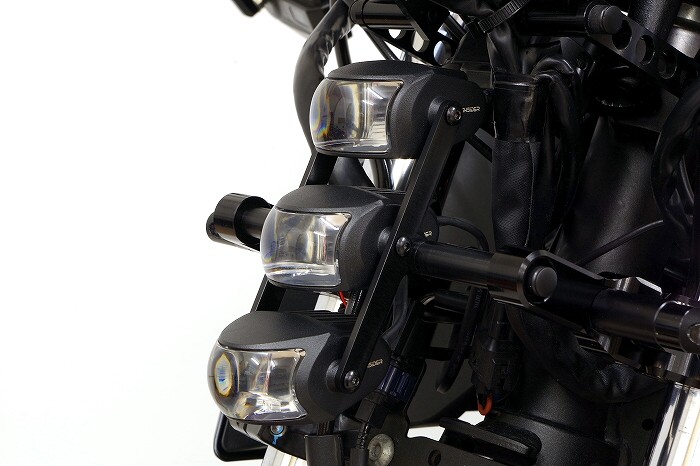

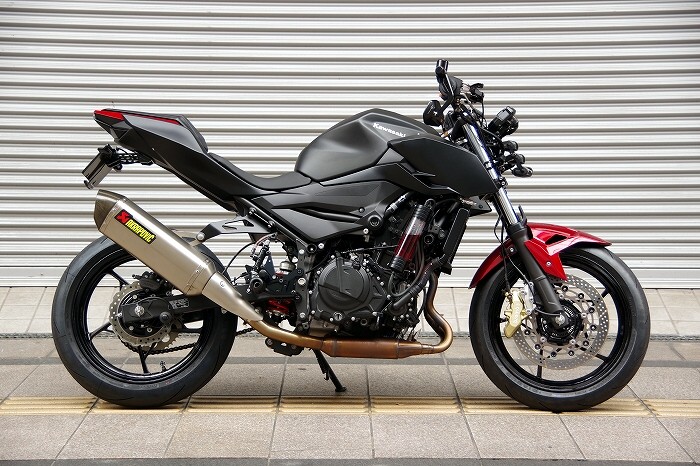

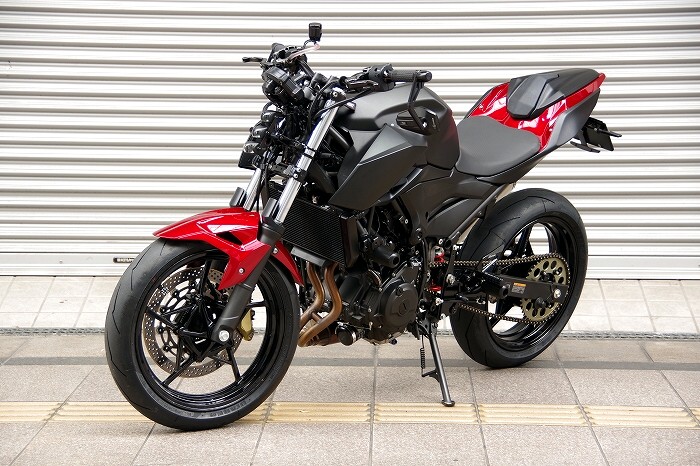

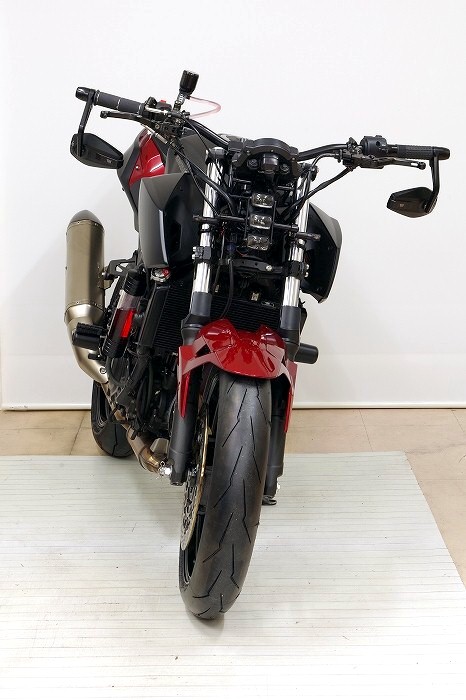

↑は、
2019年式モデルのカワサキZ400への装着例です。

※黒/赤のカラーリングは2019年式及び2021年式のZ250のカラーリングです。

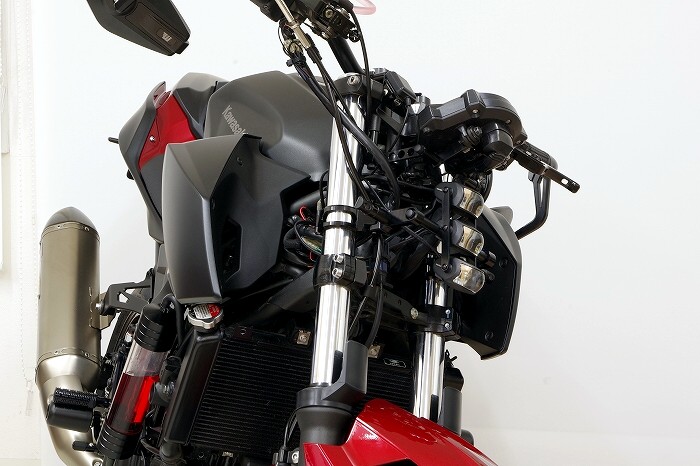

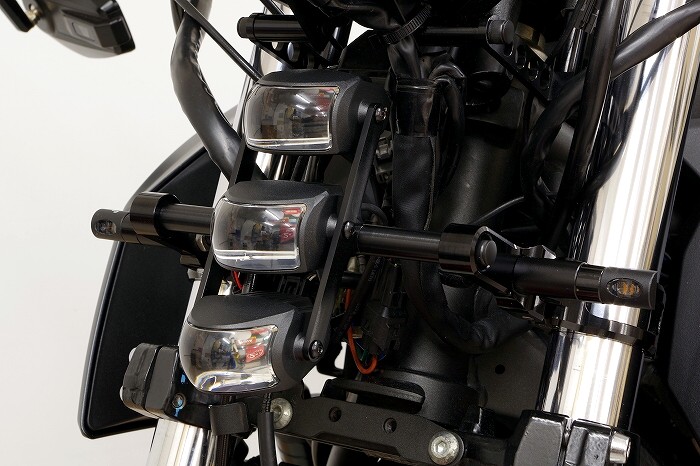

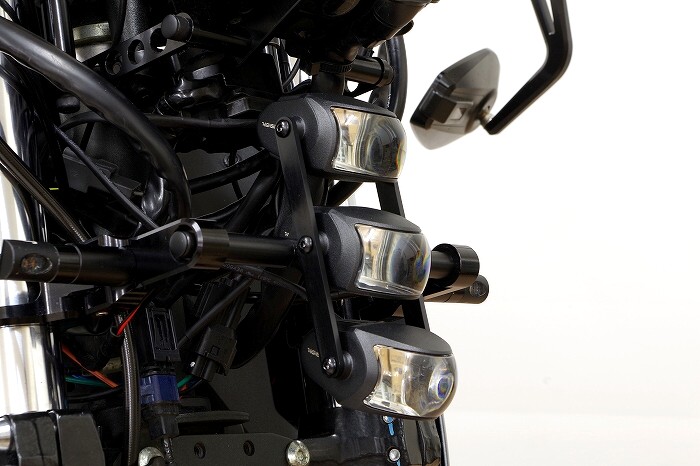

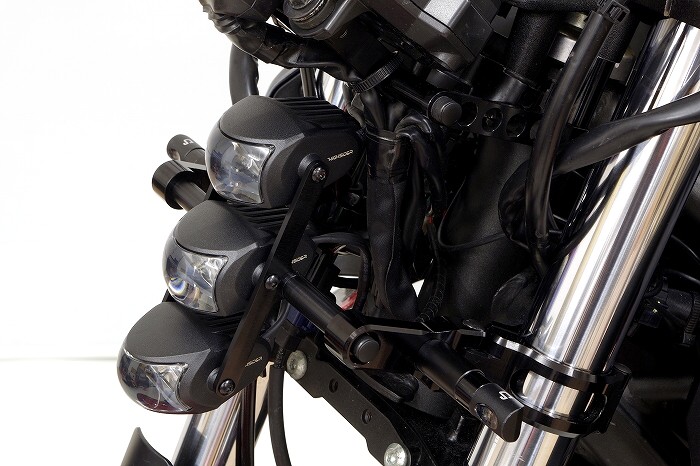

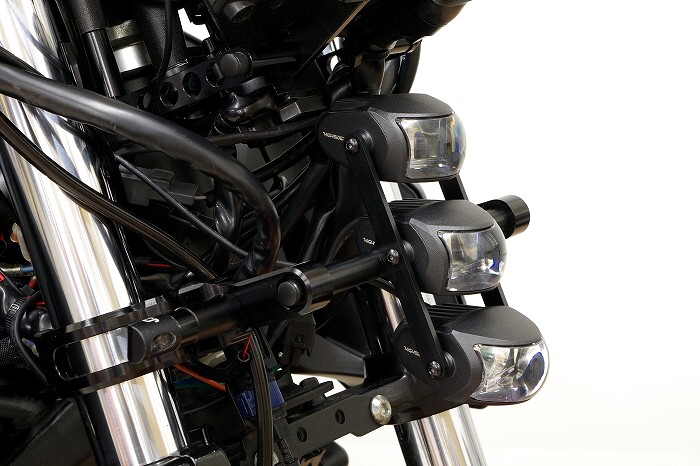

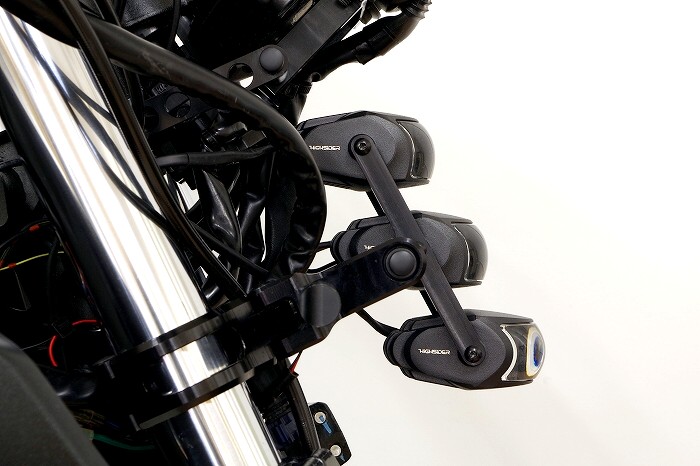

上側2個のロービームと、
下側のハイビームでは、
形状が異なる事が分かるショットです。






























↑は、
ハイビーム点灯時の様子で、
中央を照らします。




↑は、
ロービーム点灯時の様子で、
水平より下を広く照らします。

ちなみに、
ロービームは2個セットしている事から、
夜間走行時でもかなり明るいです。

※バグブロドットコム店長の個人的な主観です。



↑は、
『角目サイバーパンクLEDヘッドライト』と同じヘッドライトを採用している、
2,288万円のヴァイルス・エイリアン988で、
この車両と同じヘッドライトを贅沢にも3つ使っている為、
より所有する満足感が高まるヘッドライトキットです。


◆ヘッドライトの特徴
● LEDを採用しています。
● 12V/12Wです。
● 車検対応品です(注:各車両のセットアップの違いによる光量不足など、確実に車検に通るという保障は出来ませんので予め御了承してください。また、車検に関するクレーム等には一切お応え出来ませんので予め御了承してください)。

◆ヘッドライトの寸法
● 高さ:36mm
● 幅:55mm
● 奥行:70mm
● レンズの高さ:24mm
● レンズの幅:42mm
● 固定穴の間隔:55mm
● 側面の固定穴:M4

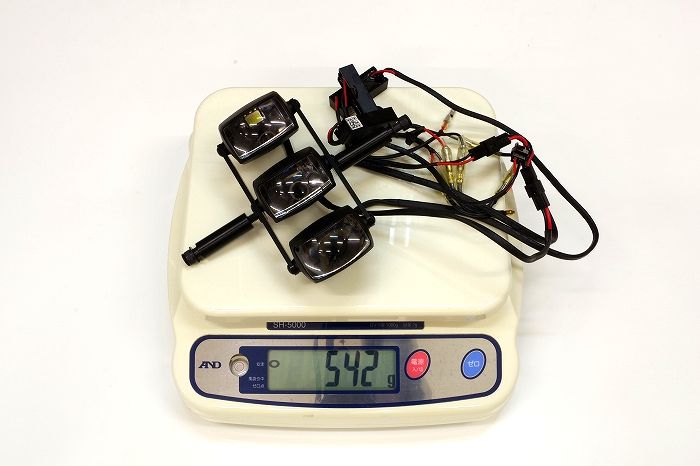

● ロービームの重量:約176グラム(電子ボックス&コード類を含む)
● ハイビームの重量:約172グラム(電子ボックス&コード類を含む)
● 側面の取り付けネジ(M4)2個の重量:2グラム


◆電子ボックスの寸法
● 幅:44.5mm
● 奥行:11mm
● 高さ:17mm


◆配線
● 赤=プラス
● 黒=マイナス
● AC(交流)には使用出来ません。


◆装着時の注意
● 配線の途中にある黒い電子ボックス(電圧制御装置)を使用せずに接続はしないで下さい。

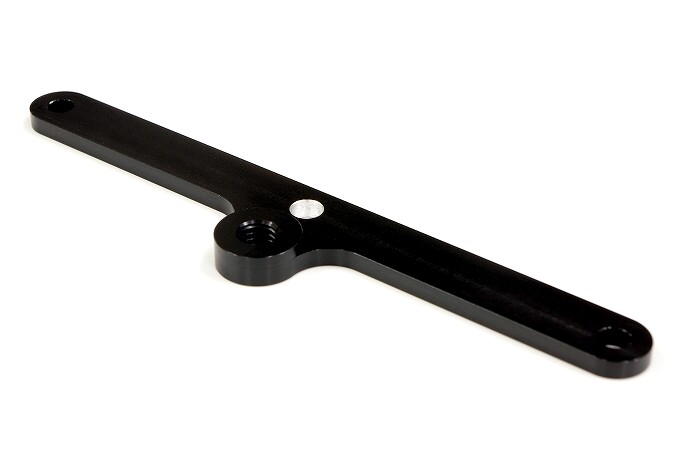

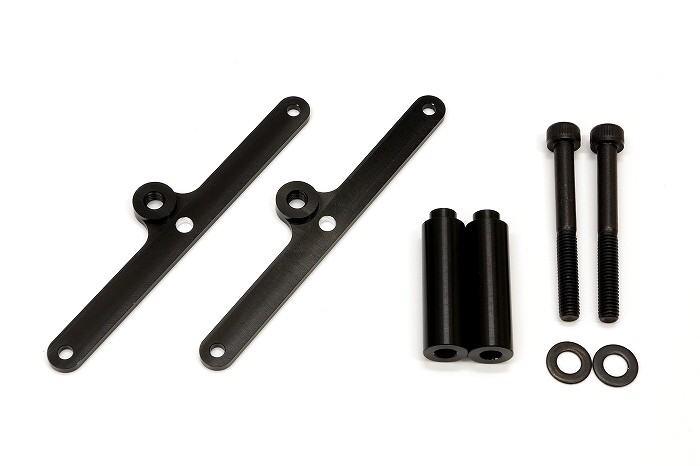

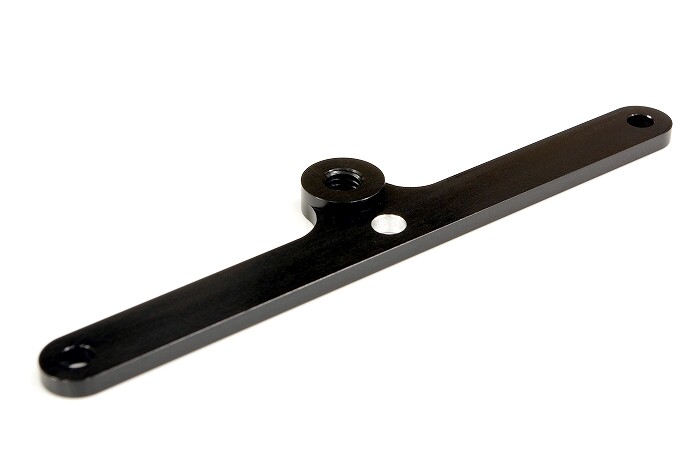

↑は、
キットのヘッドライトを連結するステーと、
左右のカラーと、
取り付けの為のステンレスブラックキャップボルトとステンレスワッシャーです。




ステー部分は最低限度の強度として厚さは3mmと極薄とし、
M6のネジ部は、
しっかりとした締め付けが出来るよう、
通常のM6ナットと同等の5mmの厚みとしております。

また、
材質は高強度なジュラルミン(A2017)です。




元々縦目2灯用のキットとして開発したのですが、
実際に2灯の状態で取り付けてみた所、
上下のヘッドライトが離れ過ぎていて違和感が有った為、
ステーの真ん中部分にキリ穴を追加工し、
結果縦目3灯用と致しました。

従いまして、
マシニングセンタによる上下の穴加工に対して、
真ん中部分の穴はケガキ線を引いた後にセンタポンチを打ち、
ボール盤による手作業にて原始的に開けた穴の為、
マシニングセンタでの加工よりも精度が悪いですが、
0.2mm以内程度の精度では穴開けしており、
端の部分のφ4.1のキリ穴に対して、
精度が悪い事を想定して、
真ん中部分のキリ穴はφ4.5とする事で、
実際の取り付けにおいては問題が発生しないようにしておりますので、
予め御了承してください。

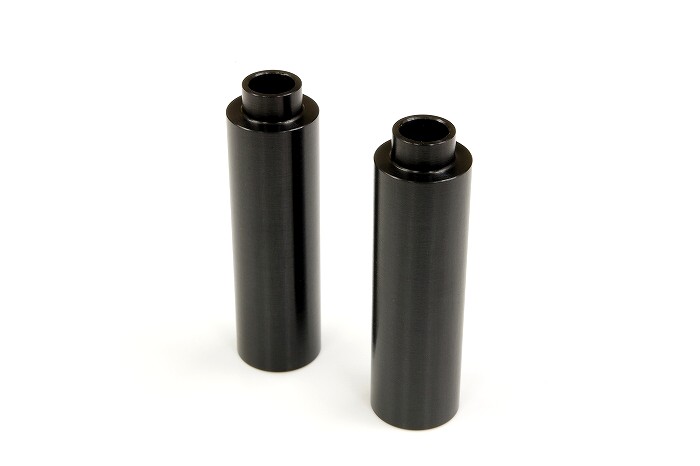

左右のカラーは、
同時に使用する事を想定しております、
ワンダーカインド・ライトステーは取り付けの穴がM8用の為、
そこにM6のボルトを使用する為に、
ラトステーにうまくはめ込む事が出来る、
φ8の段差を設けております。

また、
材質はステー部分と同じ高強度なジュラルミン(A2017)としております。










バルブ切れの心配が無いLEDヘッドライトの為、
ライトステーはラバーマウントではなく、
強固な取り付けが可能なリジットマウントの、
ワンダーカインド・ライトステー【ロング】&【ショート】(37〜58mm各サイズ有り)
がお勧めです。

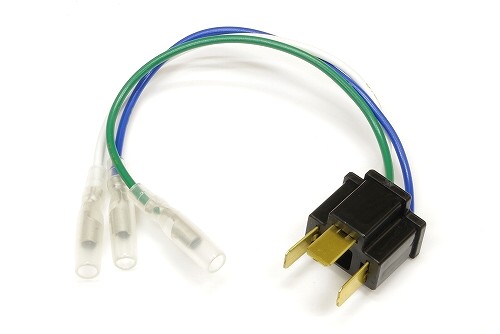

取り付ける車両がH4のハーネスを使用したヘッドライトの場合、
配線を容易にすべく、
↑の『H4変換ハーネス【オス型】』の追加購入がお勧めです。






内側に向けたフォーククランプのネジを、
ヘッドライトを装着した状態で締め付ける場合には、
↑の『ピアスボールレンチ(5mm×6mm)』の使用がお勧めです。


◆PCで御覧になっている方は再生開始後に画像左下の をクリックして全画面表示でご鑑賞して頂ければ幸いです◆


【ご購入時の注意】


※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです(モデルチェンジ等で予告なく形状が変わることもあります)。
※こちらの商品は、現在バグブロドットコムの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。



角目サイバーパンクLEDヘッドライト
【ハイビーム】&【ロービーム】

ワンダーカインド・ライトステー
【ロング】&【ショート】(37-58mm)

ガッツィーニ・LEDウィンカー・リトルジェム
◆アルミボディーで高品質です◆

H4変換ハーネス【オス型】or【メス型】&Y字分岐型ハーネス

新型Z400&Z250(19- )用CNC削り出しメーターステー



バグブロドットコムのステッカーもプレゼント!



 「角目サイバーパンクLEDヘッドライト用縦目3灯化ステーキット」と「サイバーパンクLEDヘッドライト」と「ワンダーカインド・ライトステー」の3点を購入された方でご希望の方には、120mm×15mmの「www.BugBro.com」と「ナックルダスター」のステッカーもプレゼントいたしますので、ストリートファイターを愛すバグブロドットコムのお客様としての属性証明にご利用して頂ければ幸いです。

2022年1月20日より

サイバーパンクな世界観を愛すライダーとしての属性証明にどうぞ!



ご利用規約 | 配送方法&送料 | お支払方法

納期について | 買い物かごが表示されない場合



業務販売について

業務販売をご希望の業者様は、
↑のリンク先を通読し、
内容を全てご理解して頂いた後、
記述している内容に従いご注文して頂きたく宜しくお願い致します。

また、
一般のお客様か業者様かの判断が出来ない為、
業務販売の可否や仕切り等については、
お電話でのお問合せでは即答出来ませんので予め御了承してください。

商品をご購入して頂いたショップ様



お支払い方法が 『 カード決済 』 の場合にて
商品複数同時購入される方へのお願い

 カード決済をご希望の場合で、プルダウンで商品を追加する場合をのぞき、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れますと、システム上カード決済が出来ませんので、カード決済をご希望の場合には、お手数をお掛けし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入し、それぞれのご注文で決済して頂きたく宜しくお願い致します。



お支払い方法が 『 銀行振込 』 の場合にて
商品複数同時購入される方へのお願い

 商品を複数同時購入される場合で、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)を同時に買い物かごに入れてご購入された場合、ご注文直後の自動返信メールでは送料は『別途』と表示され、その後当方で送信するお振込みのご案内メールでは国内送料を1回分だけしか追加しない為、商品はお取り寄せの商品が届き次第、全て同梱にて発送致しますので予め御了承してください。

 また、当店在庫が有る商品は先に送って欲しいという場合には、お手数をおかけし大変恐縮ですが、当店在庫が有る商品と、当店在庫が無い商品(受注発注商品)は別々にご購入して頂きたく宜しくお願い致します。ちなみに、お振込み手数料を節約する意味でも、その際のお振込み金額は2回のご注文分の合計金額をご入金して頂いて構いませんが、その際は事前に『通信欄』にてその旨を記述して頂ければ幸いです。

 また、商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料が再度発生してしまう為、送料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



お支払い方法が 『 代引 』 の場合にて
商品複数同時購入される方へのお願い

 商品をご注文直後に、ご購入し忘れた商品を追加でご注文されますと、追加注文分の国内送料及び代引手数料が再度発生してしまう為、送料や代引手数料は1回分にて同梱での商品の発送をご希望の際には、2回目のご注文でご希望の商品全てをご購入し、『通信欄』にて最初のご注文はキャンセルされたい旨を記述して頂きたく宜しくお願い致します。



携帯電話メールアドレス
ご利用される方へのお願い

 EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される方とメールのやり取りが出来ないトラブルが多発しており、大変困惑しておりますので、携帯電話のメールアドレスは極力使用されないよう宜しくお願い致します。

 また、PCのメールアドレスをお持ちで無い方で、EZweb(イージーウェブ:「ezweb.ne.jp」)などの携帯電話のメールアドレスをご利用される場合には、必ずパソコンからのメールの着信拒否の設定を解除して頂くか、↓のメールアドレスを受信可能な状態にして頂きたく、くれぐれも宜しくお願い致します。
info@maderv.com

必ずパソコンからのメールの着信拒否の設定を解除して下さい

 また、当方からのメール送信がエラーになっている場合でも、当方にエラー通知が届かないケースも多い為、ご注文後に受注通知メールが届いていないという場合には、そのまま放置せず、必ずその旨をご連絡して頂きたく宜しくお願い致します。

注:商品に関するお問合せは、↑の『お問い合わせ』ボタンは使用せず、買い物かごの下に設置しております『商品に関するお問い合わせ』ボタンをご利用して下さい。




◆カード決済、代引(当店在庫品のみ、レターパックは不可)、銀行振込のご利用が可能です◆



当店在庫品の納期について

受注発注(お取り寄せ)商品の納期について

当店在庫の有無は買い物かごの価格の下の部分に表示しております◆
(プルダウン内の商品在庫の有無は該当商品の商品ページにてご確認して下さい)
(プルダウン内の商品の商品ページは↑の方に画像と商品名と共にリンクを貼っております)






角目サイバーパンクLEDヘッドライト用縦目3灯化キット
※フロントフォークの前側端面より前にキーシリンダーがせり出している車種の場合、
ライトステーは「ロング」がお勧めです※
※フロントフォークの前側端面より前にキーシリンダーがせり出しておらず、
メーターが比較的小型か、
あるいはトップブリッジの前にメーターが無い車種に限り、
ライトステーは「ショート」がお勧めです※
※ライトステー【ショート】をお求めの場合には、
選択が必須のライトステー【ロング】のプルダウンの一番下に御座います、
「ライトステー【ロング】は購入しない」を選択して下さい※
5セット限定品となりますので予め御了承してください※
(2021年7月6日販売開始)

※これまでの販売数:2セット
