Home　＞　ヘッドライト関連　＞　トライド44

トライド44

（トライド・フォーティーフォー）

夜道を変える

10万カンデラ！

暑い夏は

明るいヘッドライトで夜走ろう！

【車検対応品】

ストリートファイター的なキワモノカスタム向けの、

外径φ44のLEDヘッドライトをトライアングルに配置した、

【バグブロドットコム】オリジナルのヘッドライトキットで、

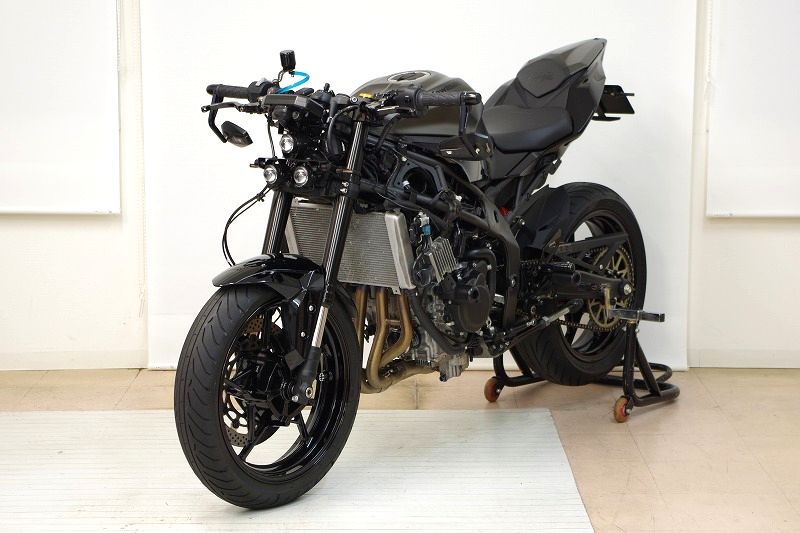

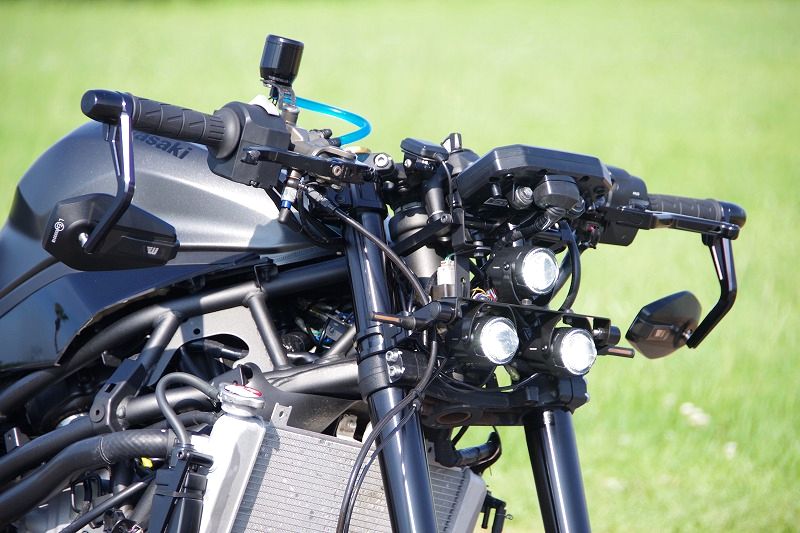

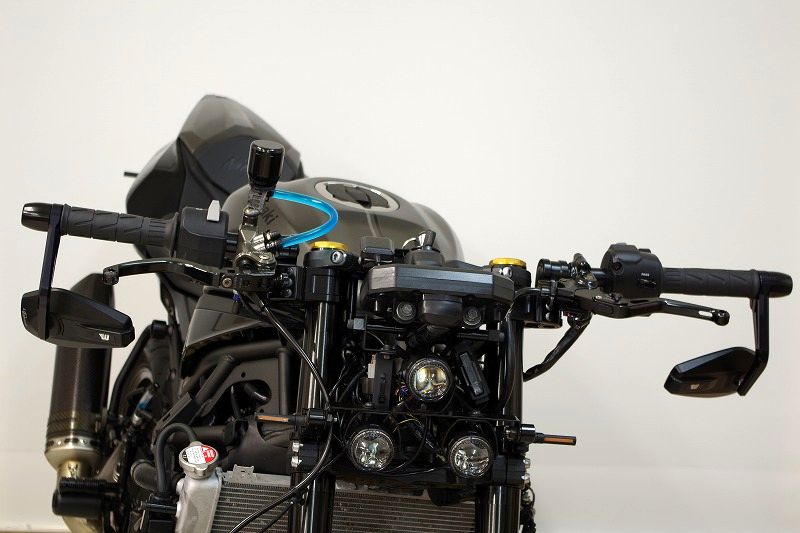

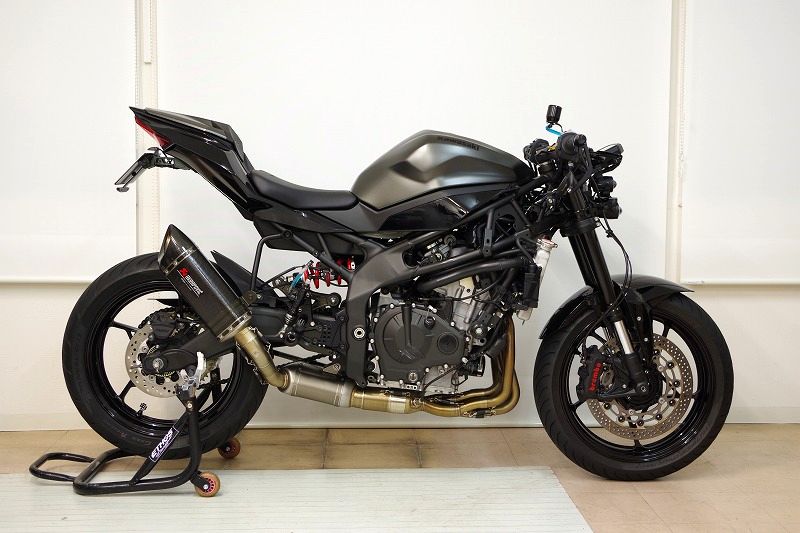

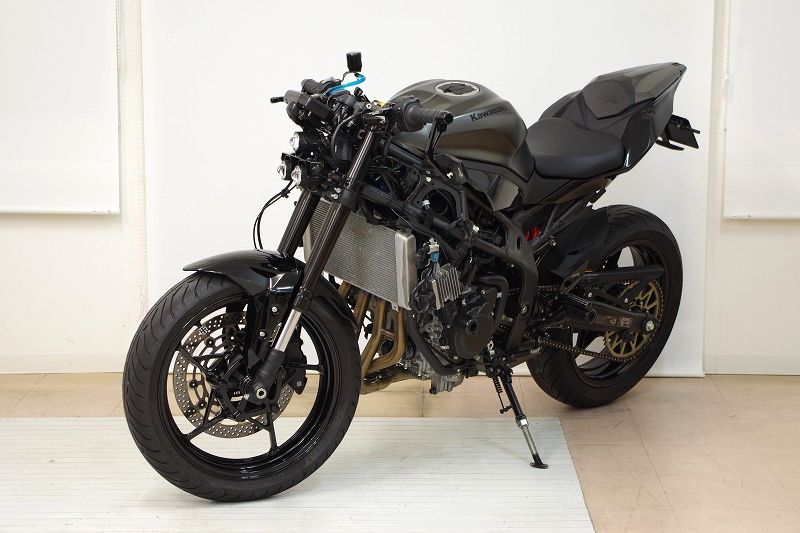

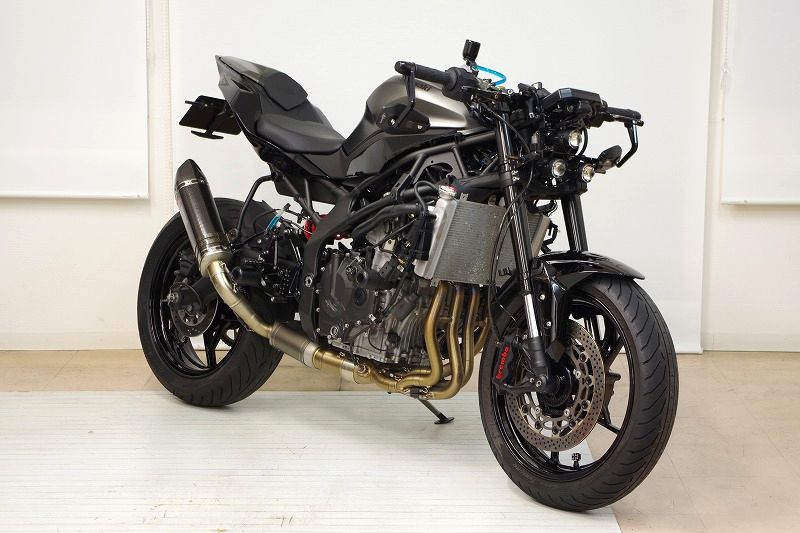

↑は、

当店のデモ車のZX-25Rへの装着例です。

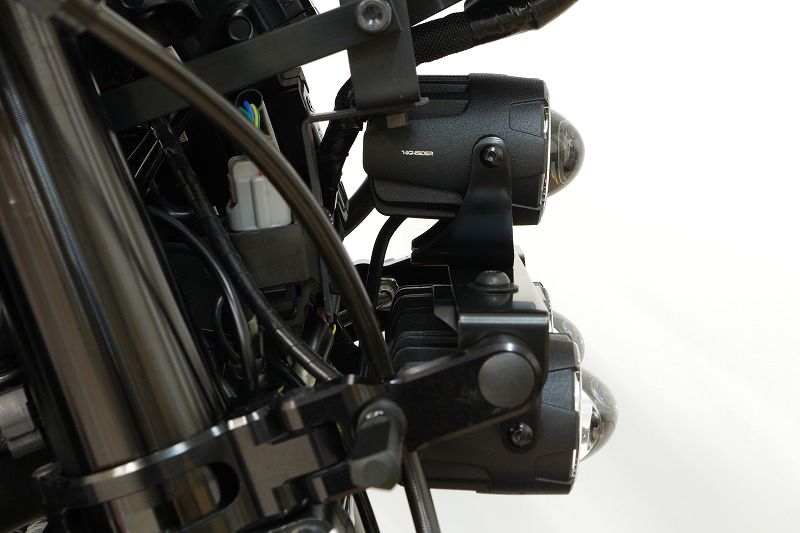

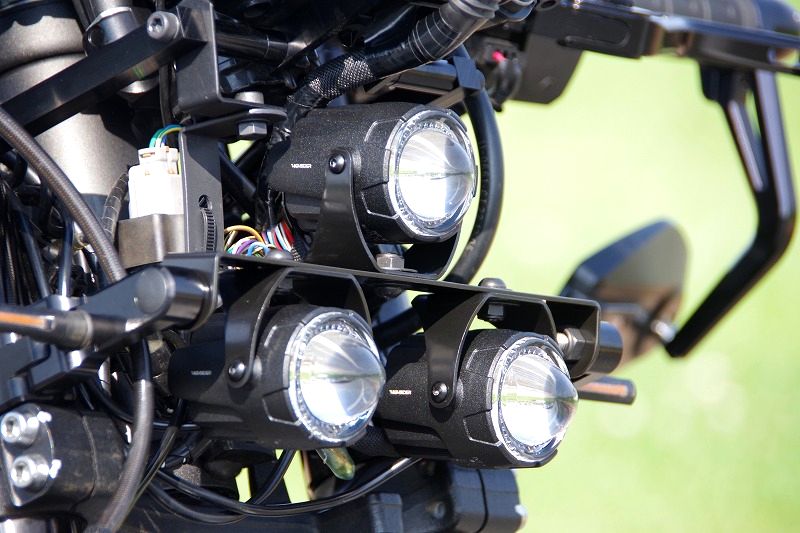

ヘッドライトの後部には大きな冷却フィンが有り安心です。

また、

小型なヘッドライトなので、

ヘッドライトをよりフロントフォークに寄せるべく、

高品質な『ワンダーカインド・ライトステー』と組み合わせています。

トライアングルの配置により、

キワモノカスタムで有りながら、

独特の安定したフォルムとなっています。

明るい場所での、

デイライトとロービーム点灯時です。

明るい場所での、

ハイビームとロービーム点灯時です。

暗い場所での、

デイライトとロービーム点灯時です。

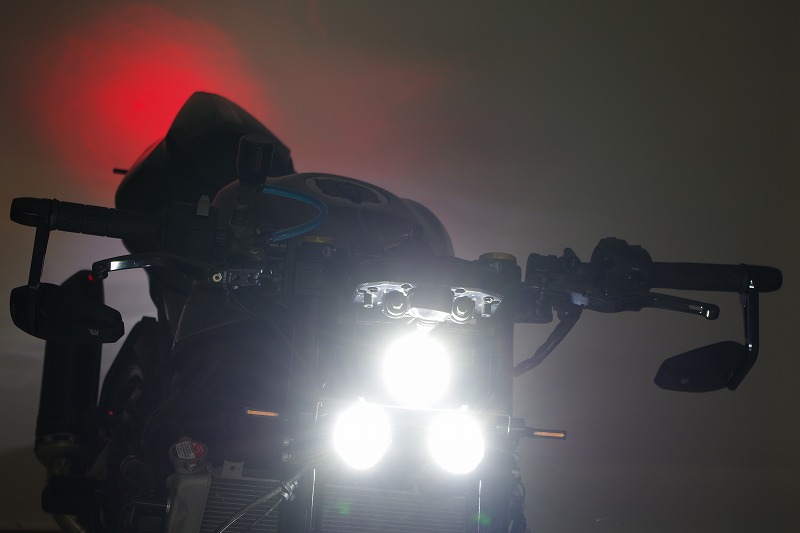

暗い場所での、

ハイビームとロービーム点灯時です。

↑は、

屋外でのロービーム点灯時です。

↑は、

屋外でのハイビームとロービーム点灯時です。

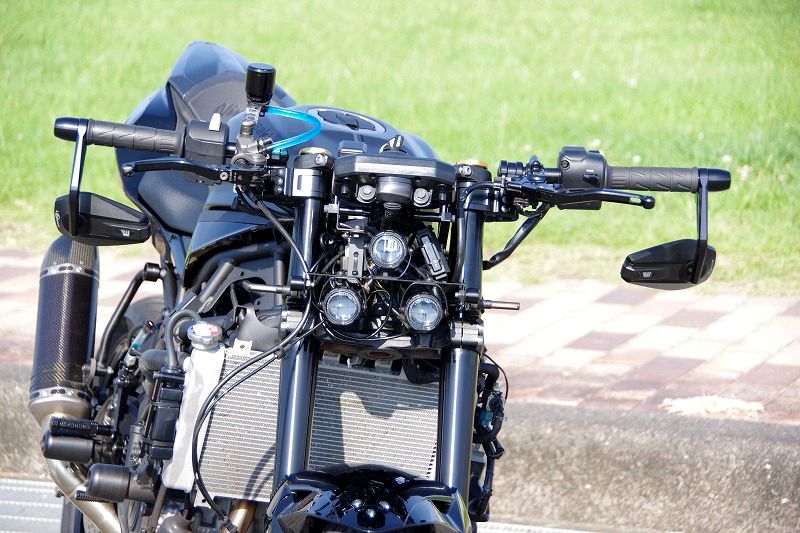

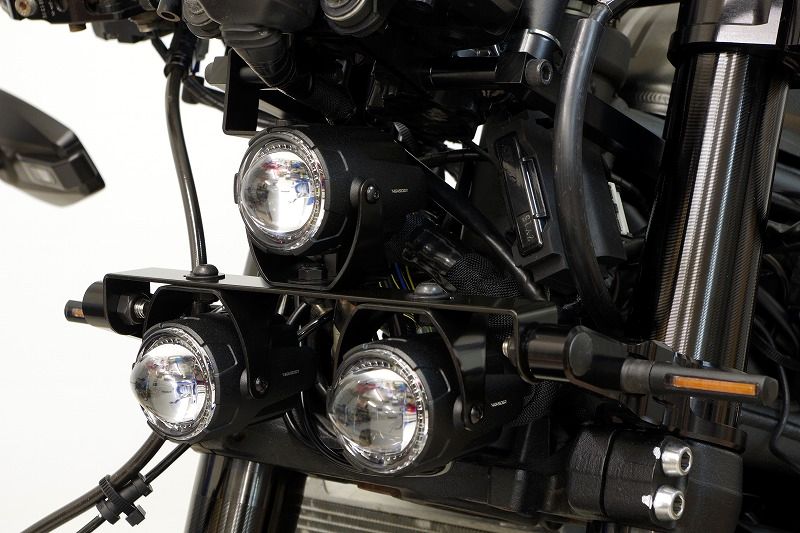

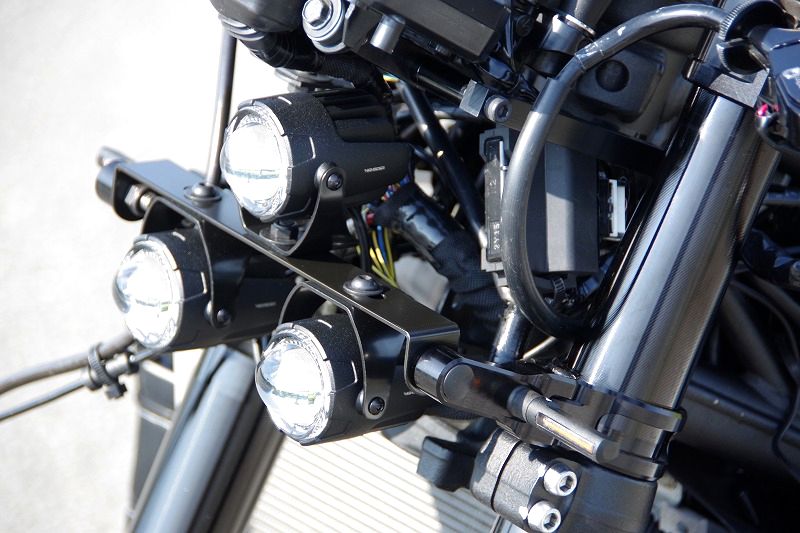

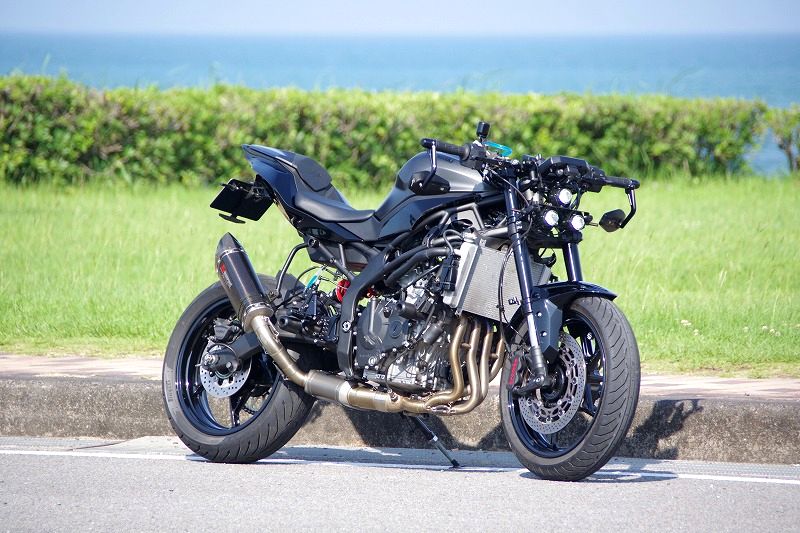

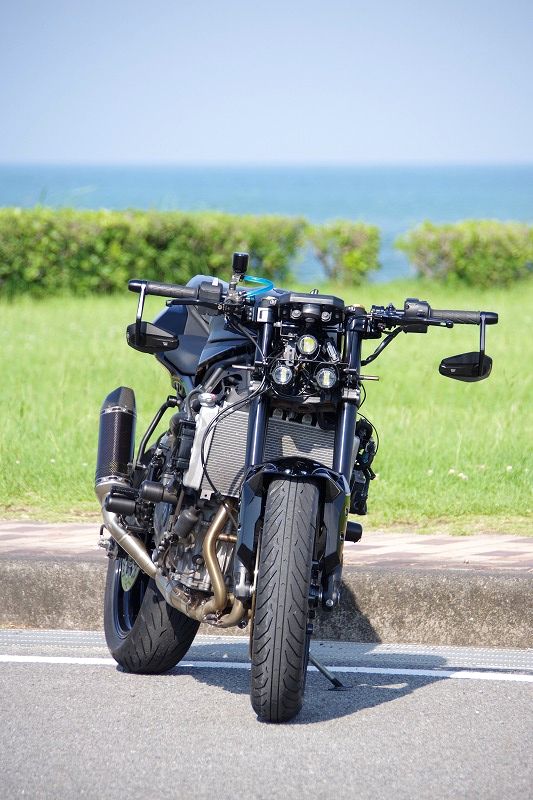

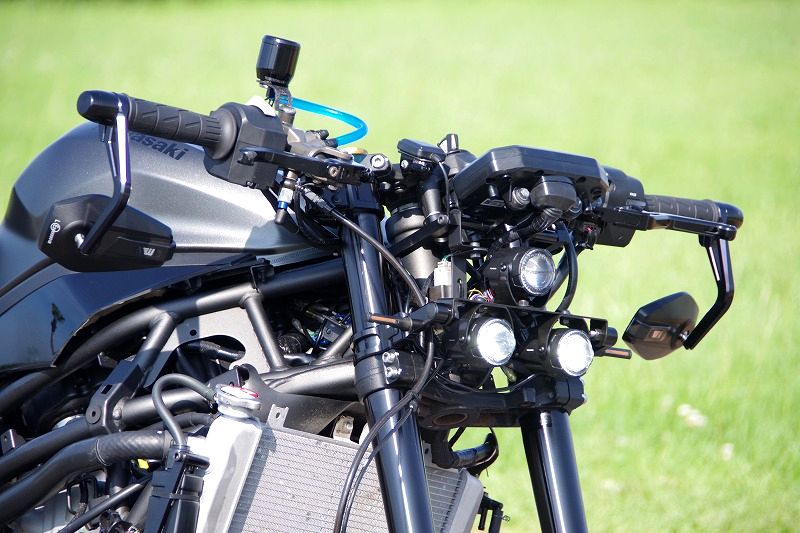

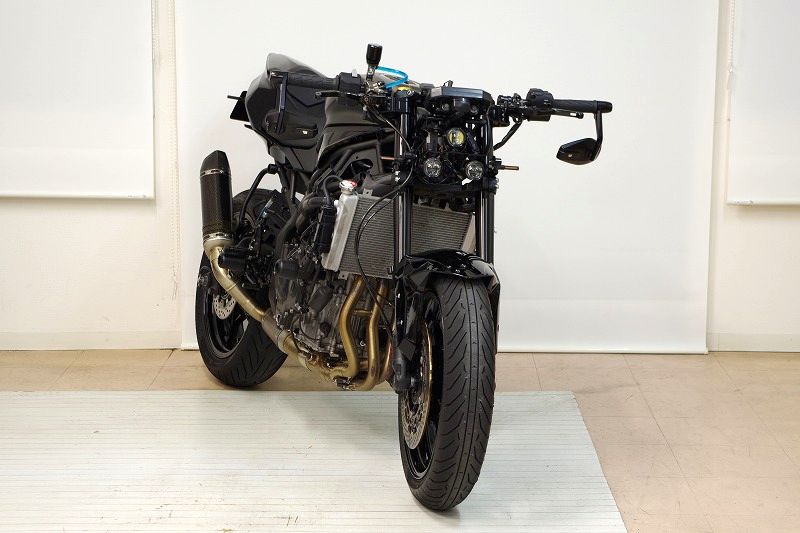

カウルやカバー類が全く無い、

メカニカルなルックスとなります。

バグブロドットコムの店長の私も愛用していて、

手前みそですが、

個人的にもかなり気に入ってます。(^^)

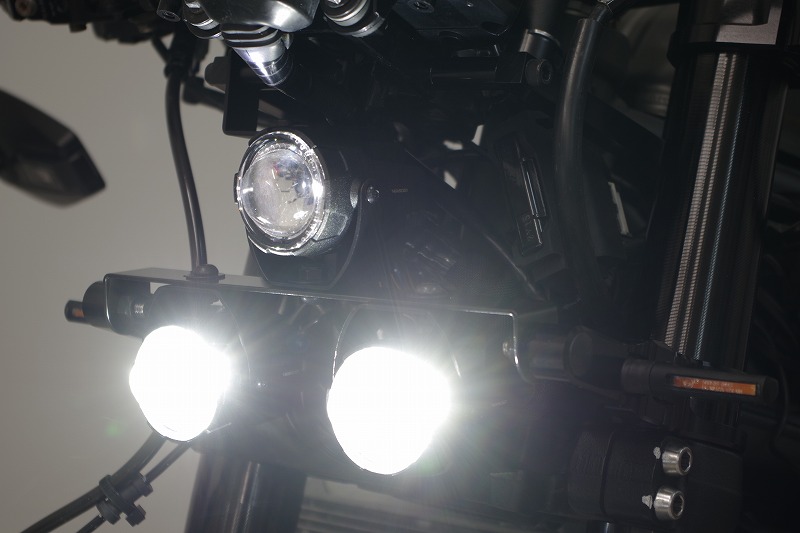

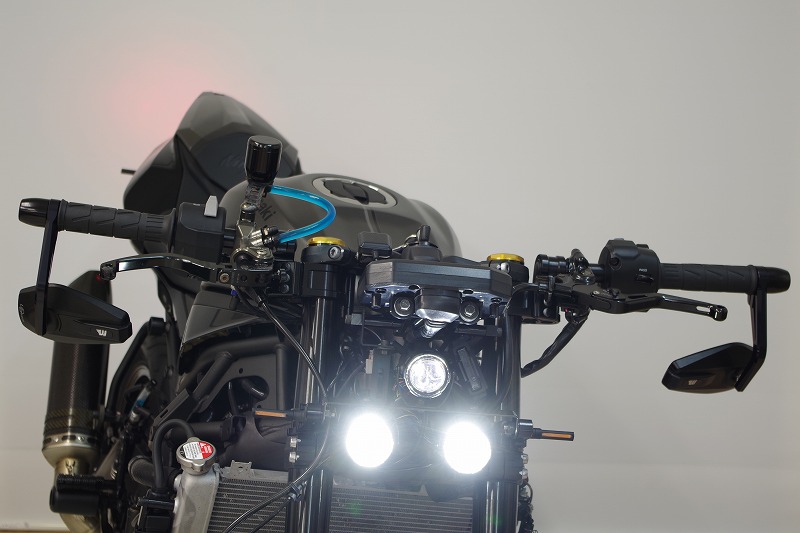

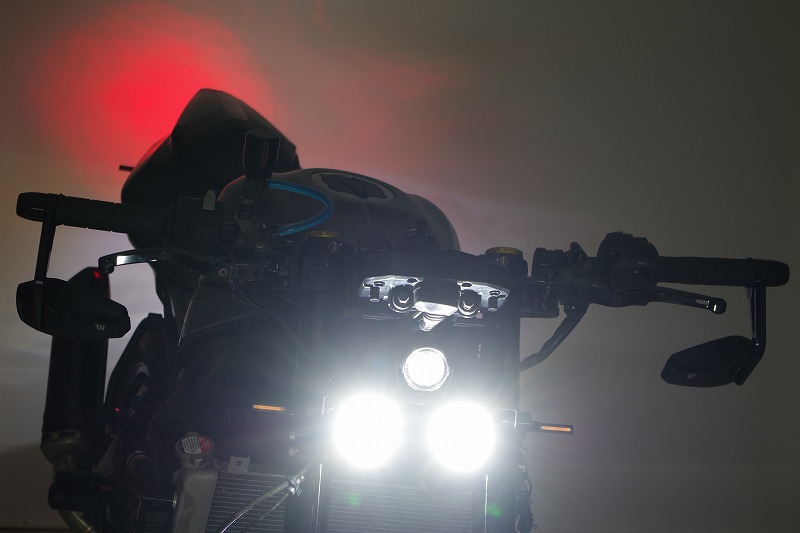

↑は、

上側のデイライトと、

下側のロービーム点灯時です。

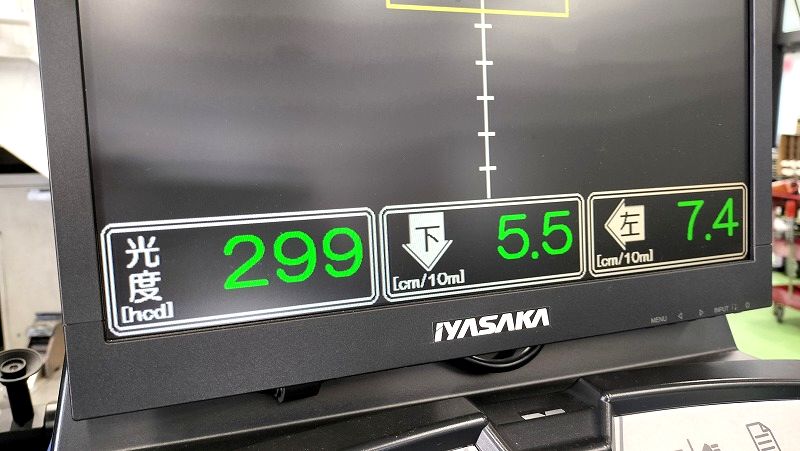

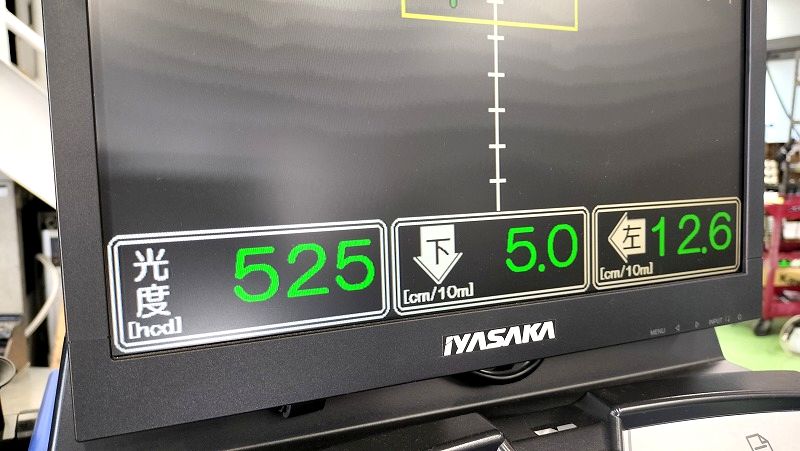

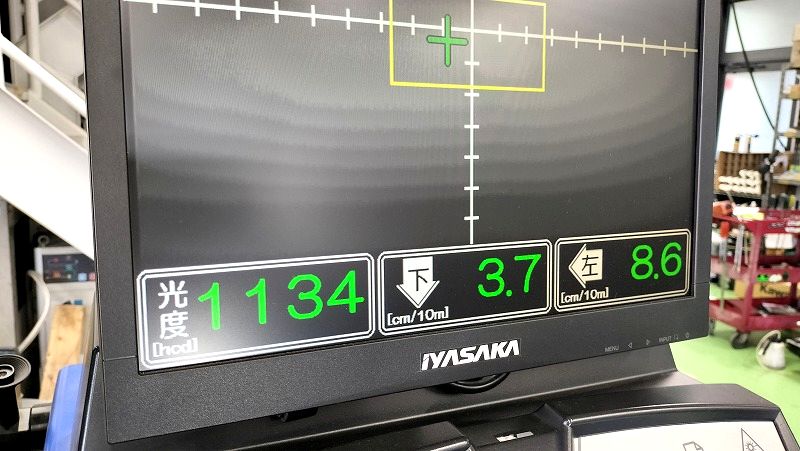

バイクのヘッドライトは、

15,000カンデラの光量が必要ですが、

当店のデモ車に装着した『トライド44』のロービームは、

片側１灯のみで29,900カンデラが出ておりました。

また、

ロービームの２灯の合計では、

52,500カンデラと、

十分な明るさを誇っっております。

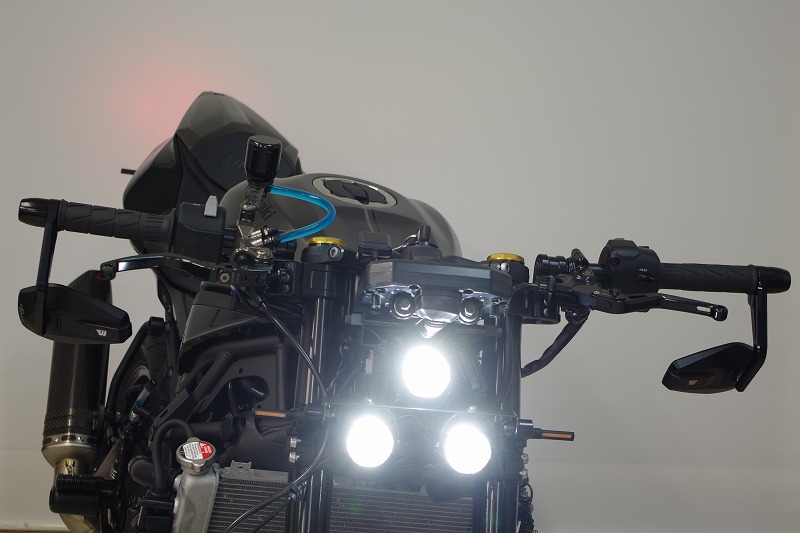

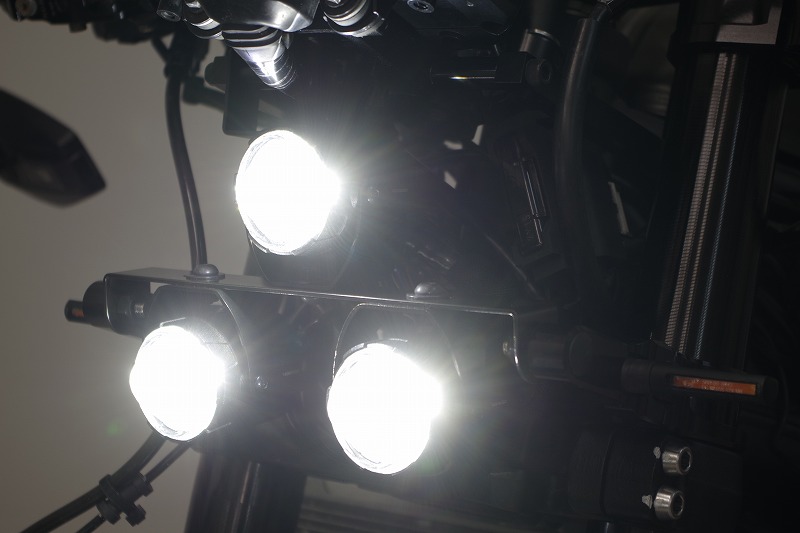

↑は、

上側のハイビームと、

下側のロービーム点灯時です。

また、

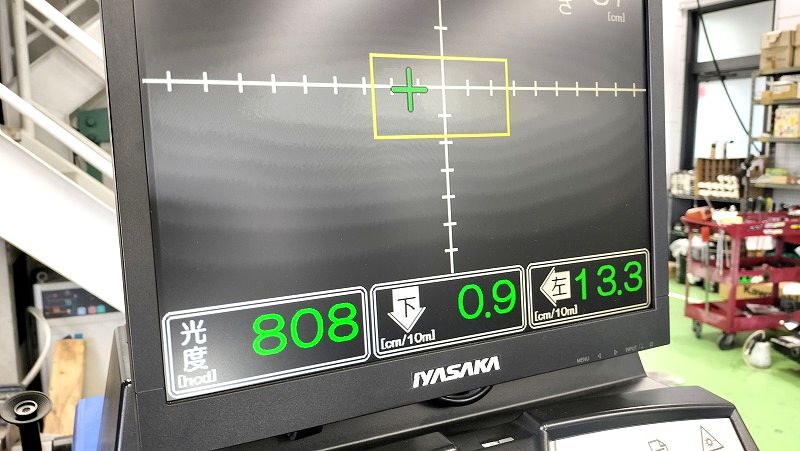

ハイビームのみでは、

80,800カンデラと、

ハイビームは１灯でもかなりの明るさです。

また、

ロービーム２灯とハイビーム１灯の合計では、

113,400カンデラと、

10万カンデラを超えてしまうという明るさで、

ハイビームと比較して暗いロービーム２灯とハイビーム１灯という組み合わせは、

単に見た目のデザイン性だけでなく、

実用性も兼ね備えた組み合わせとなっております。

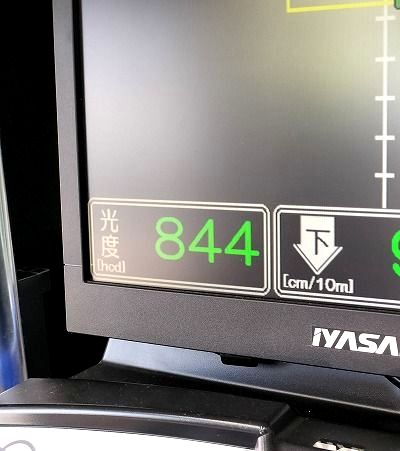

ちなみに、

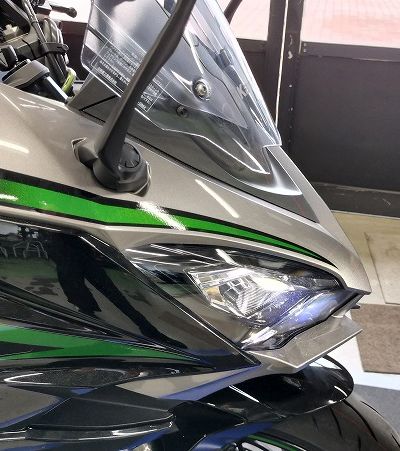

カワサキ車の中で最もヘッドライトが明るい部類になると言われております、

Ninja1000のロービームとハイビームの合計の明るさは、

当店がテストした車両では84,400カンデラでしたので、

小さなヘッドライトにも関わらず、

当店のデモ車に装着した『トライド44』の明るさは、

Ninja1000をも上回る結果となりました。

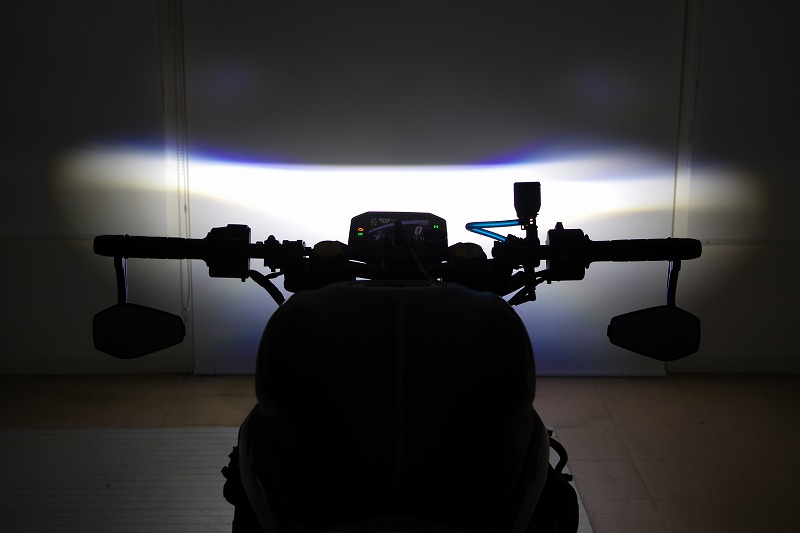

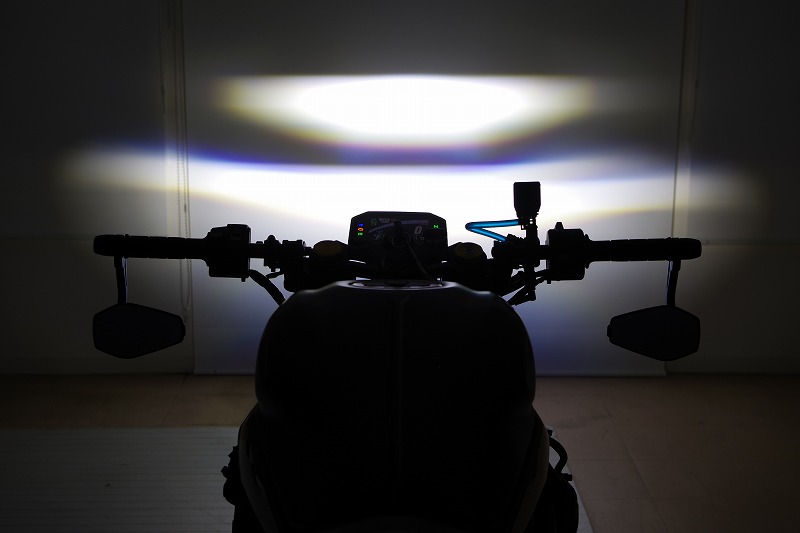

ロービームは水平より下側を広く照らしますが、

２灯である事から、

左右のヘッドライトの開きを大きくする事で、

更には、

対向車線側を低く、

左側を高くなどのセットも可能です。

ハイビームは中央をスポット的に照らします。

↑は、

街灯が無く、

ヘッドライトを点灯しないと真っ暗という道路での走行による車載動画で、

あまりにも周りが暗い事から、

動画では明るさがうまく伝わらない面も有りますが、

４輪車に匹敵する明るさで、

夜間走行での安心感が非常に高く、

日中よりも、

むしろ夜間に走行したくなる程です。

ちなみに、

↑の動画では、

最後に街灯が有る信号機で停車した際の方が明るさが良く分かりますので、

是非、

最後までご視聴して頂ければ幸いです。

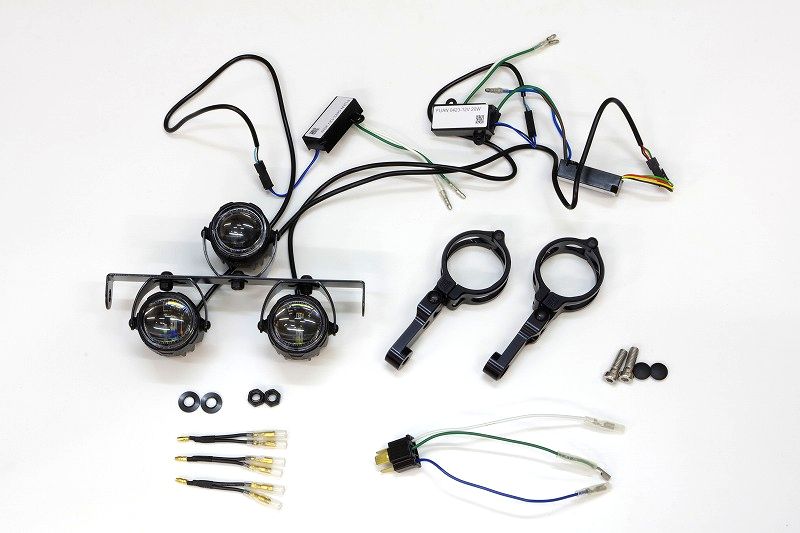

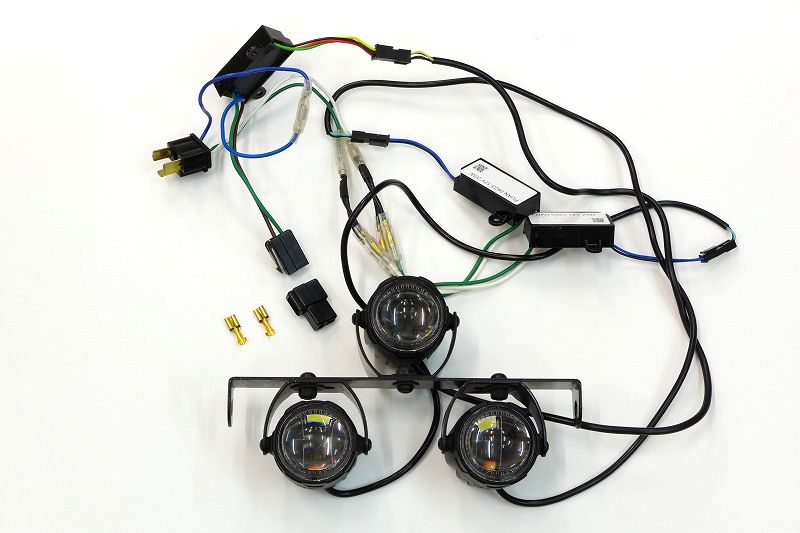

↑は、

キット内容です。

※右下の『H4ハーネス【オス型】』はオプションです。

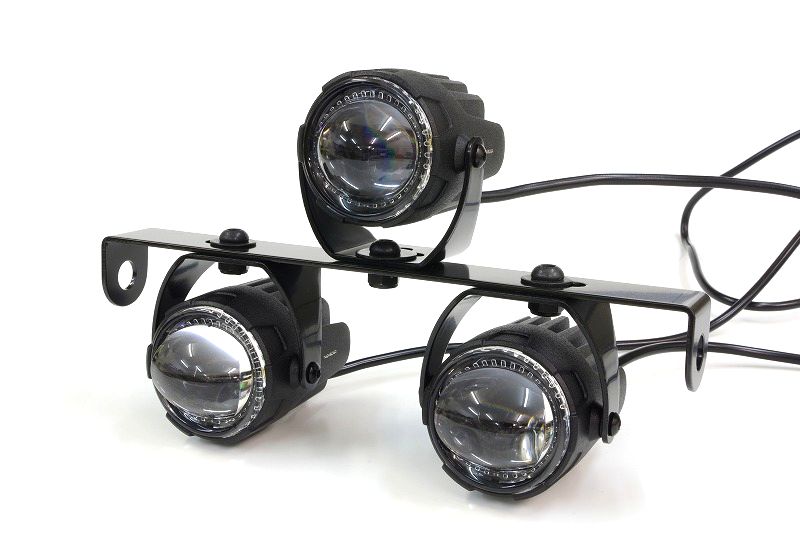

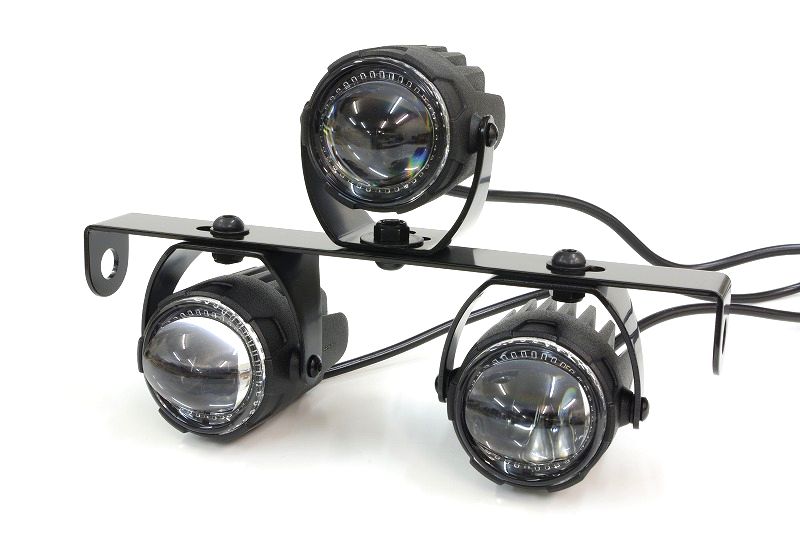

ヘッドライト部分は、

当店で組み立てた状態でお届け致します。

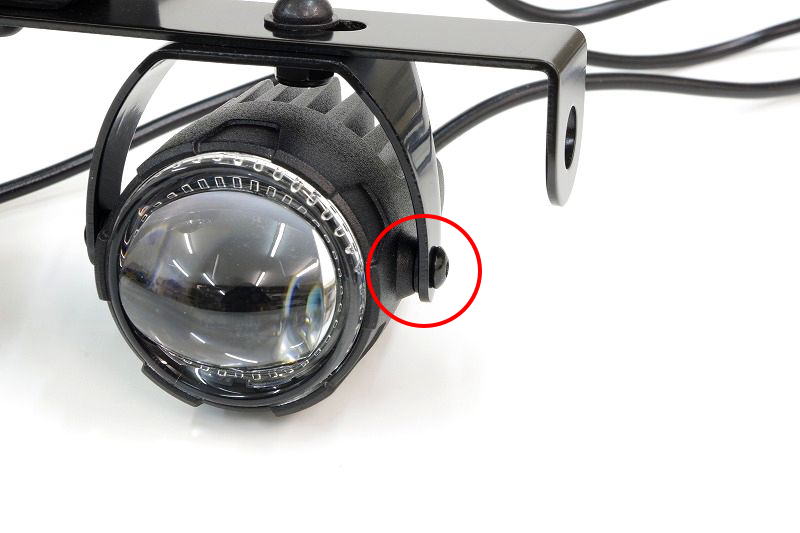

ヘッドライト部分はロットによって、

ネジ穴のネジ部の有効深さが足りず、

ボルトが締め切らない事が有りますが、

当店で検品し、

その場合には、

当方で用意致しましたワッシャーをかませる事で対処しておりますので宜しくお願い致します。

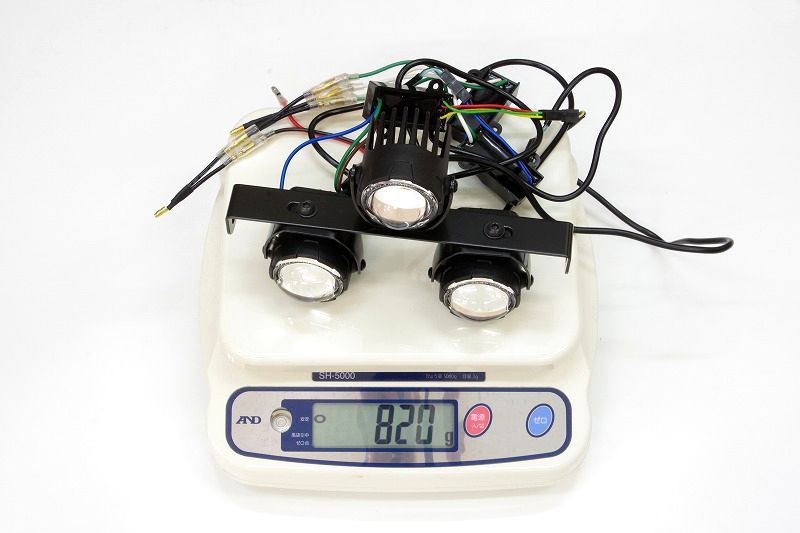

重量は約820グラムと１キロを切り軽量です。

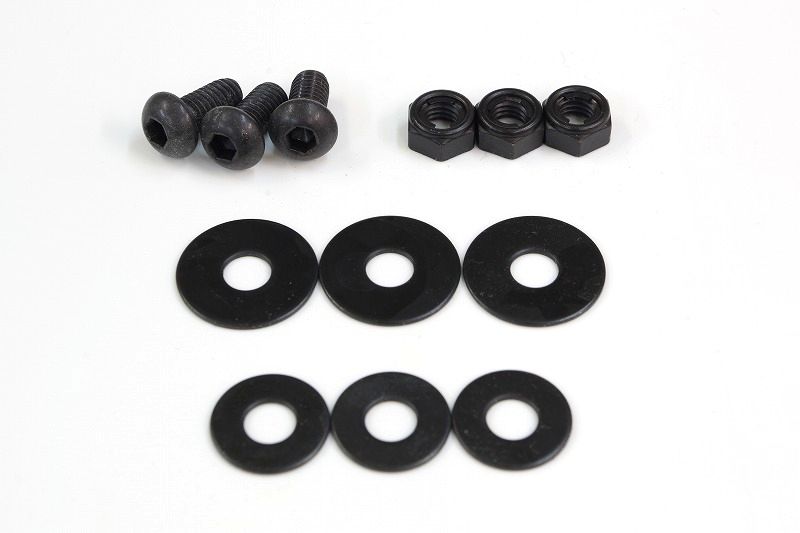

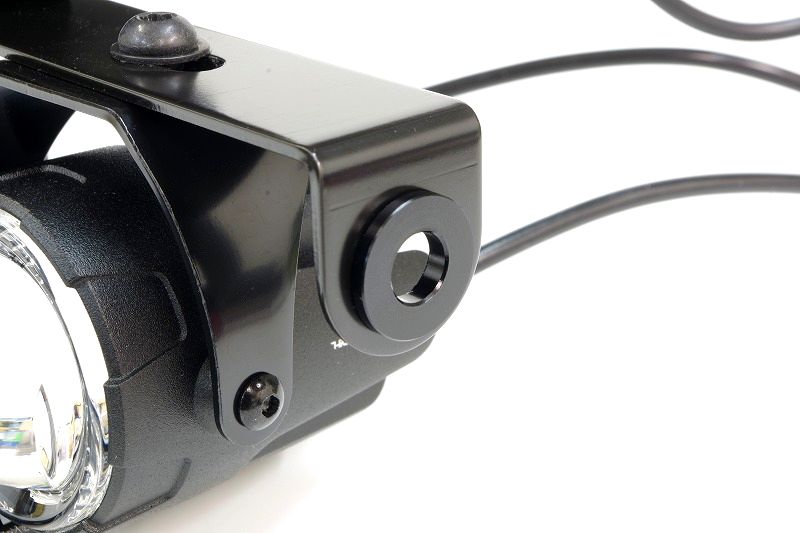

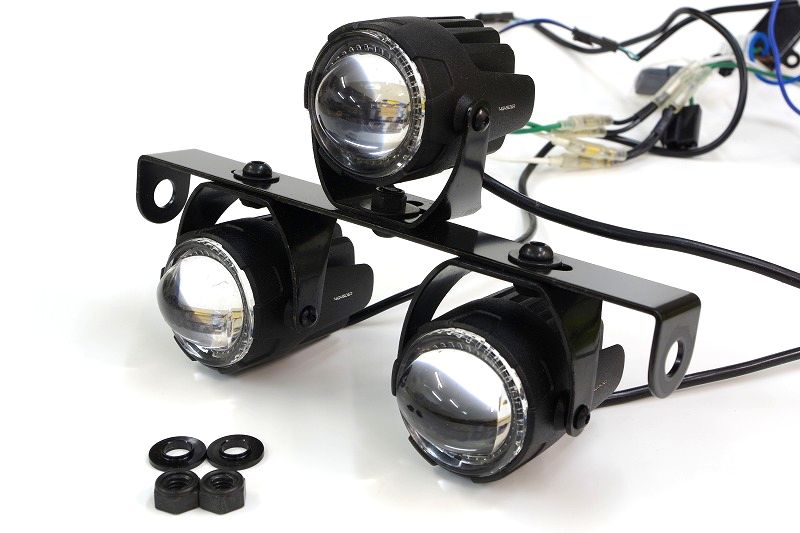

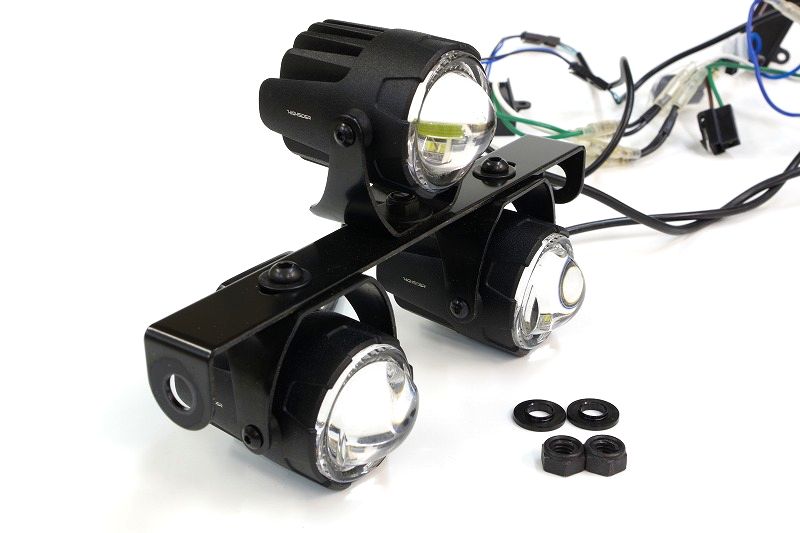

ヘッドライトの取り付けに使用するボルトとナットは、

ステンレス製の黒いボタンキャップボルト＆ワッシャーと、

ヘッドライトに付属する『コの字』型のステーの十字の長穴用には、

大径のステンレス製の黒いワッシャーを使用しています。

また、

ヘッドライトの脱落対策にて、

ナットはステンレス製の黒いロックナットを採用しています。

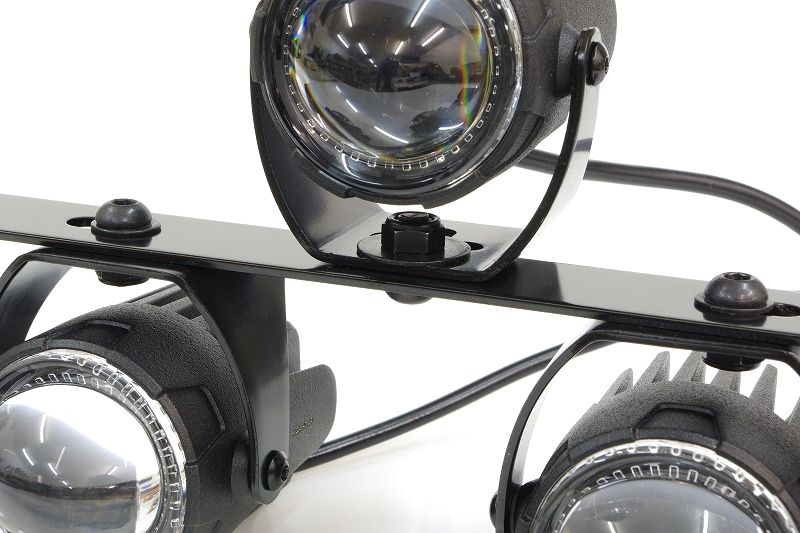

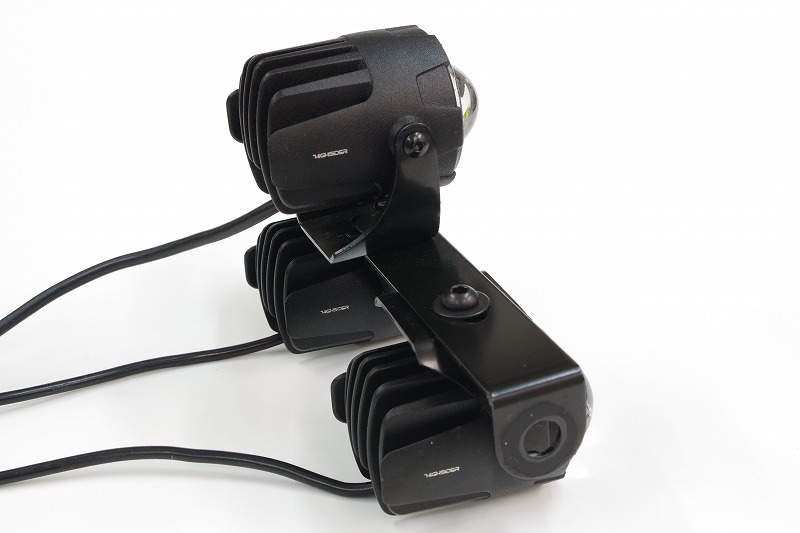

両サイドの取り付けは、

スタイリッシュな見た目にこだわりステンレスボタンキャップボルトを見せる取り付けで、

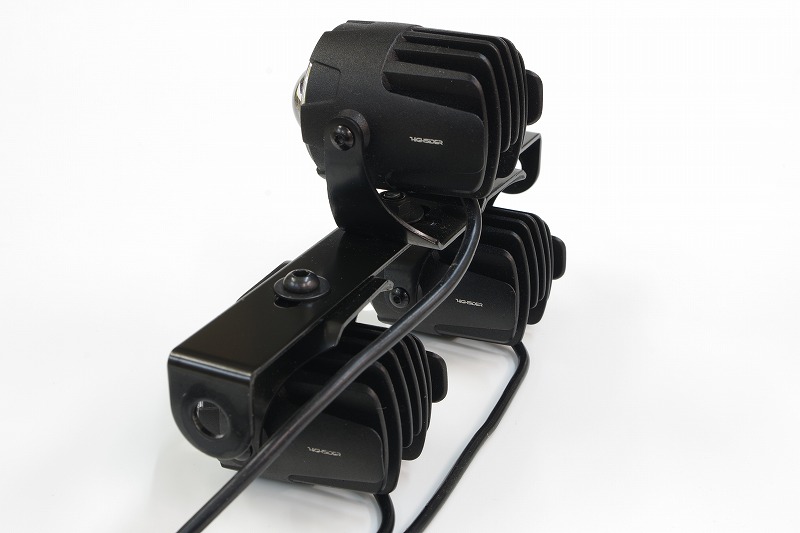

中央のヘッドライトは、

ボルトの増し締めをする際に、

スパナが入るよう、

ナットを上側にしております。

ライトステーに付属のヘッドライト取り付け用のボルトはM8な事から、

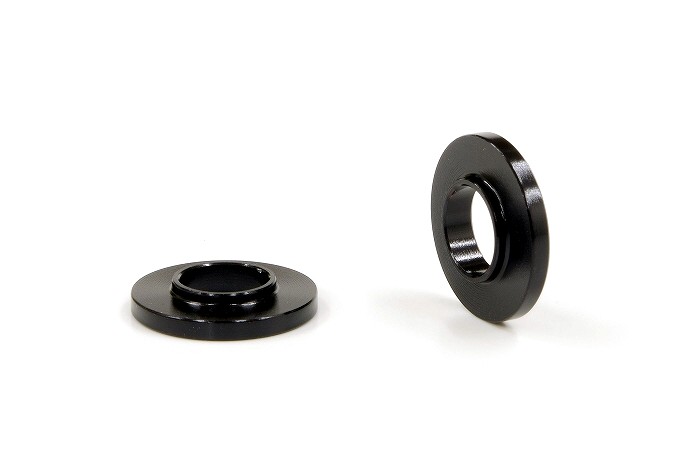

付属の『段差が少ない内径変換アルミカラーφ10→φ8【ブラック】（２個セット）』は、

ヘッドライト取り付けステーのサイドのφ10の穴に使用して下さい。

また、

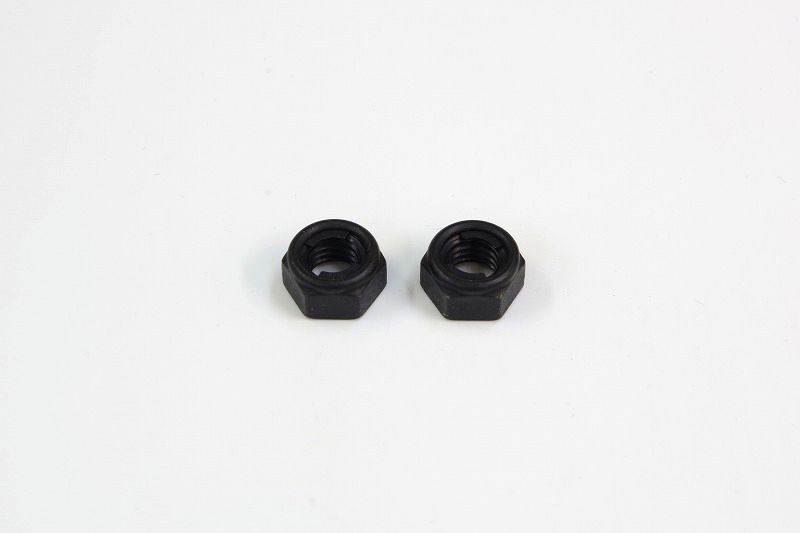

ライトステーのボルトに使用するM8のナットもまた、

ヘッドライト部分と同じく脱落対策にて、

ステンレス製の黒いロックナットを採用しています。

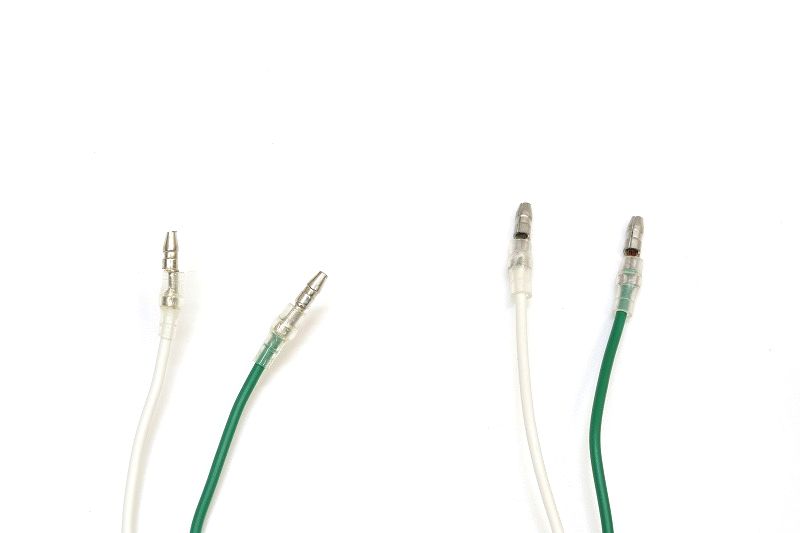

ヘッドライトのギボシ端子は、

元々は左側の欧州向けの小さなタイプが使われていますが、

当店にて日本で販売されている通常サイズに変更しています。

オプションで販売しております、

『Ｈ４変換ハーネス【オス型】』の青いコードはハイビームの青いコードに接続し、

Ｈ４変換ハーネスの緑のコードはロービームの白いコードに接続し、

Ｈ４変換ハーネスの白いコード（アース）はヘッドライトの緑のコードに接続してください。

また、

ハイビームの茶色いコードはデイライトになります。

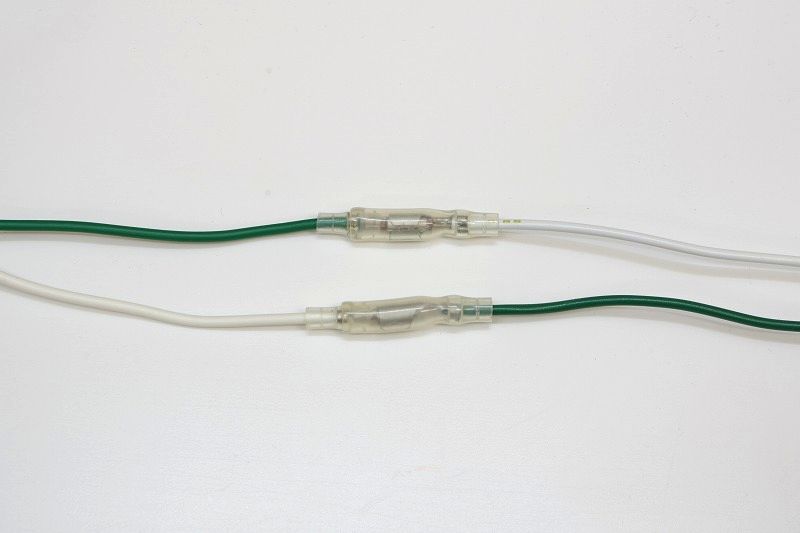

つまりは、

ハイビームは青い線同士で分かりやすいですが、

ロービームとアースは、

緑のコードと白いコードが入れ替わる形となります。

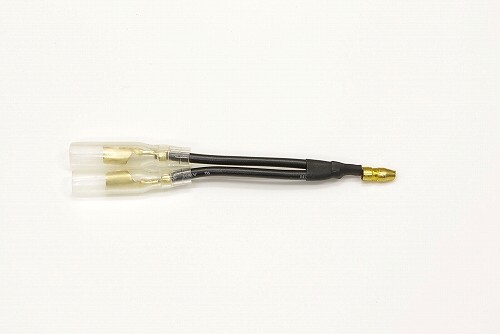

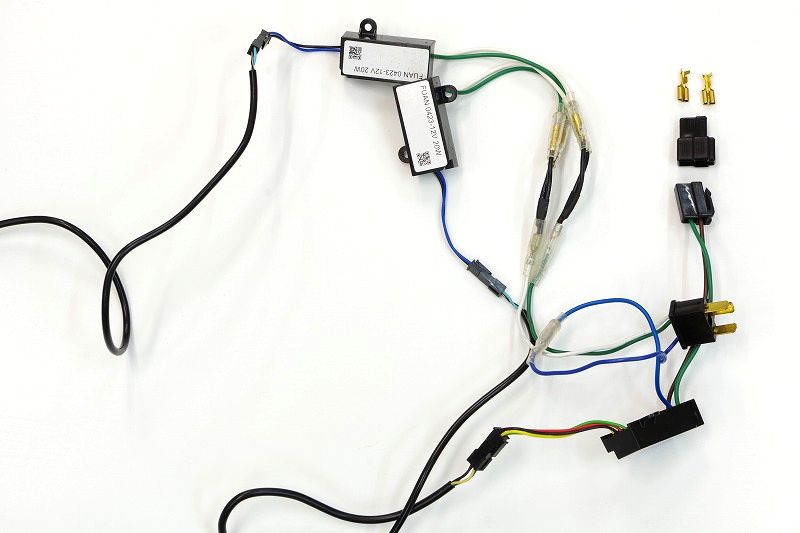

付属の『Y字分岐型ハーネス』２個は、

ロービームのヘッドライトの、

プラスやマイナスをまとめる際に使用し、

残る１個は、

車体側のアースのコードを、

ヘッドライトとデイライトに振り分ける際に使用して下さい。

また、

ハイビームのアースは、

車体からデイライト側に振り分けたアースに接続して下さい。

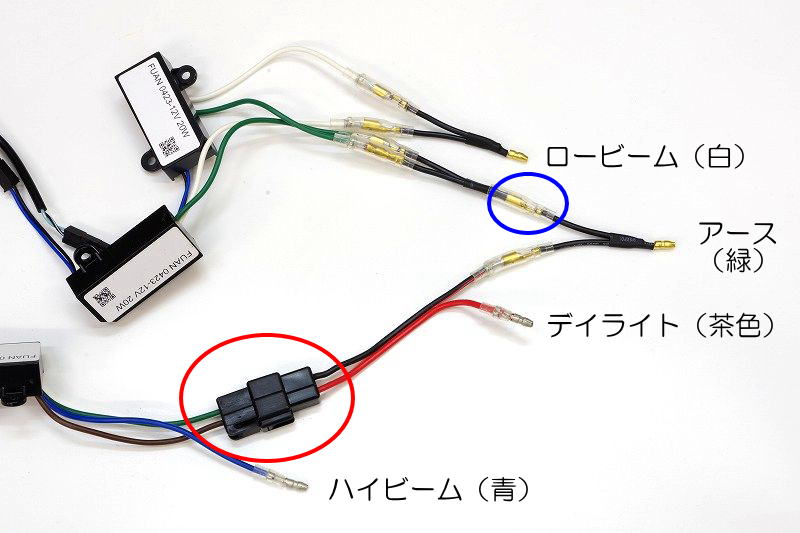

配線は↑の図をご参考にして頂ければ幸いです。

また、

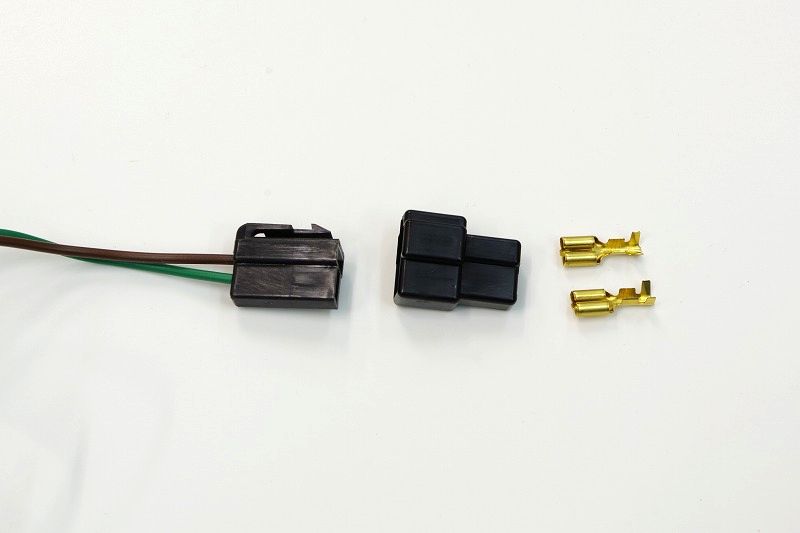

赤い丸の２極のカプラーもサービスでお付けします。

ちなみに、

オプションの『Ｈ４変換ハーネス【オス型】』を使用する場合には、

青い丸のギボシ端子を外し、

ロービームやハイピームのギボシ端子と共に、

『Ｈ４変換ハーネス【オス型】』に接続する事となり、

ワンタッチで外せるデイライトのカプラーと共に、

『Ｈ４変換ハーネス【オス型】』を使用しますと、

ヘッドライトの取り外しが容易となりお勧めです。

◆ヘッドライトの特徴
● LEDを採用しています。
● 車検対応品です（注：各車両のセットアップの違いによる光量不足など、確実に車検に通るという保障は出来ませんので予め御了承してください。また、車検に関するクレーム等には一切お応え出来ませんので予め御了承してください）。

◆ヘッドライトの寸法
● 直径：55mm
● レンズ径：44mm
● 取り付け穴の間隔：55mm
● 側面の固定穴：M4

◆ヘッドライトの材質
● ハウジング＝アルミニウム素材
● ステー＝スチール

◆ヘッドライトの消費電力
● 20W：1200ルーメン

◆ハイビームの電子ボックスの寸法
● 幅：53.3mm
● 奥行：33.5mm
● 高さ：16.5mm

◆ロービームの電子ボックスの寸法
● 幅：53.3mm
● 奥行：33.5mm
● 高さ：15mm

◆ハイビーム＆ロービームの配線
● 青＝ハイビーム
● 茶＝デイライト（パーキングライト）
● 白＝ロービーム
● 緑＝マイナス
● AC（交流）には使用出来ません。

◆装着時の注意
● 配線の途中にある黒い電子ボックス（電圧制御装置）を使用せずに接続はしないで下さい。


	グリーン


	アース


	ブルー


	ハイビーム（20W：1200ルーメン）


	ホワイト


	ロービーム（20W：1200ルーメン × ２）


	ブラウン


	デイライト

配線は↑の表をご参考にして下さい。

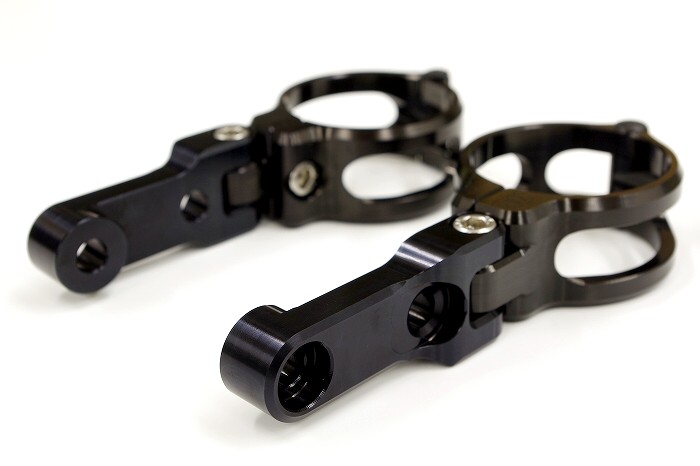

↑は、

トップブリッジの前にメーターやキーシリンダーが有る車両向けの、

専用ライトステーの【ロング】で、

取り付けネジがM8のウィンカーの取り付けが可能です。

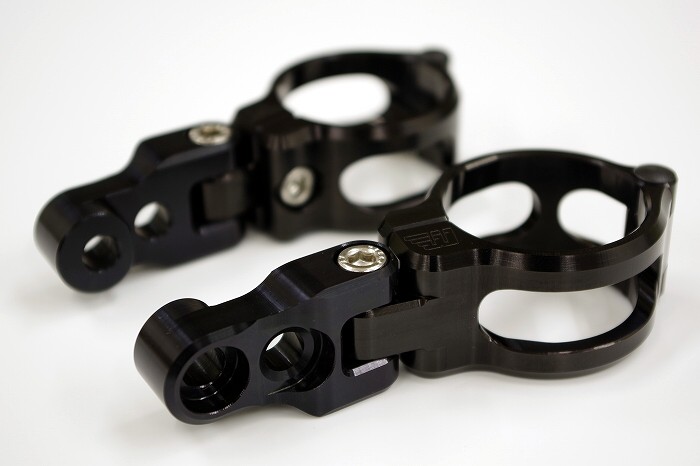

↑は、

トップブリッジの前にキーシリンダーが無く、

更にメーターも無いか、

有っても小型という車両向けの、

専用ライトステーの【ショート】で、

小型なヘッドライトがフロントフォークにかなり寄る為、

よりクールです。

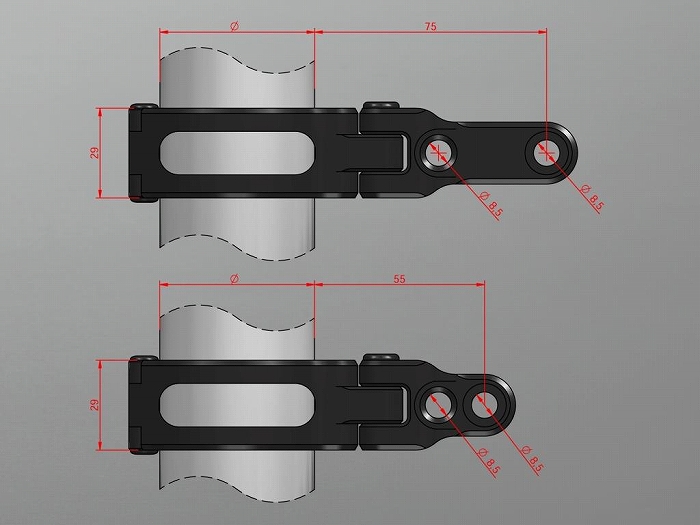

フォーククランプ部分はφ37からφ58まで、

ステー部分は【ロング】と【ショート】が選択可能です。

ヘッドライト取り付けボルトの頭に付属のキャップをハメる事で、

スタイリッシュな外観となります。

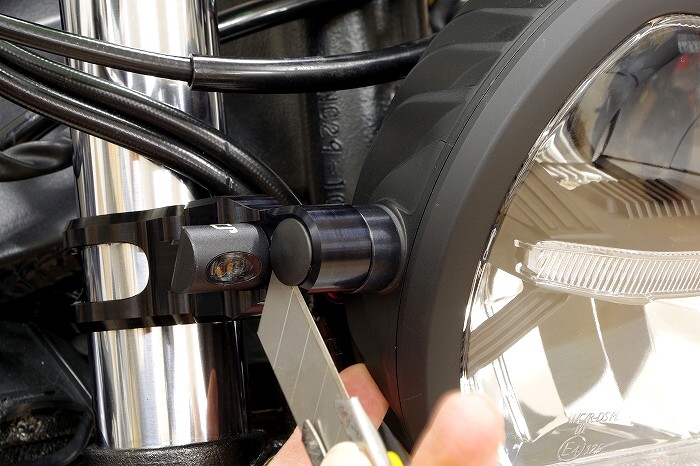

付属のキャップを外す際は、

カッターナイフの刃を利用するのがお勧めです。

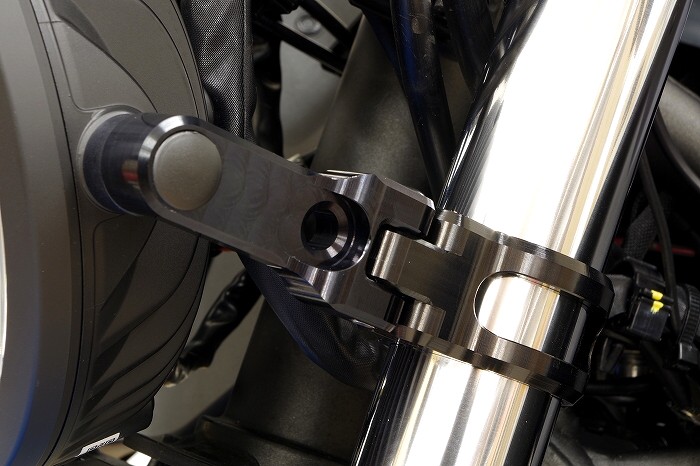

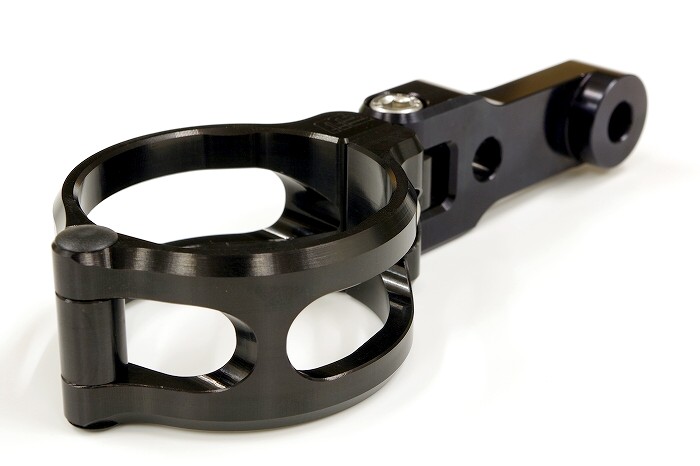

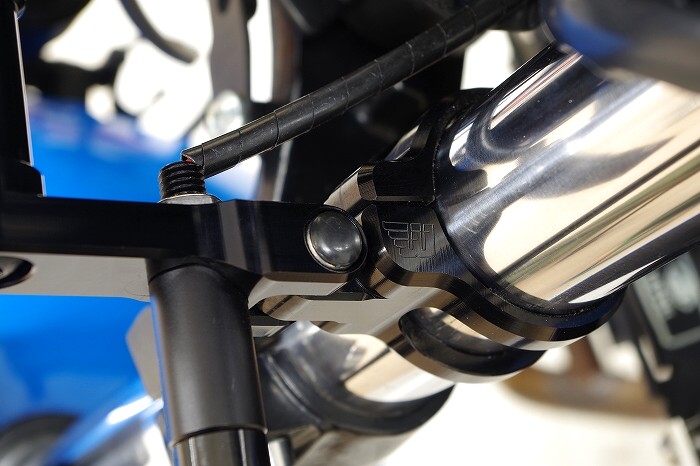

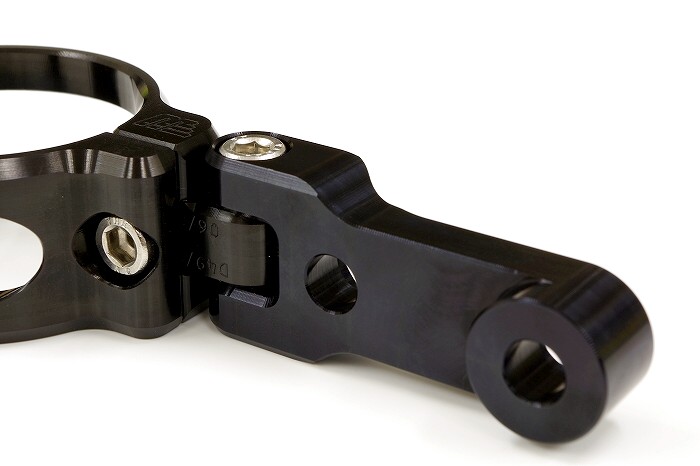

フロントフォークのクランプ部分上部には、

『ワンダーカインド』のロゴが刻印されておりクールです。

また、

スイングする部分のボルトの頭にも、

付属のキャップをハメる事で、

スタイリッシュな外観となります。

内側に向けたフォーククランプのネジを、

ヘッドライトを装着した状態で締め付ける場合には、

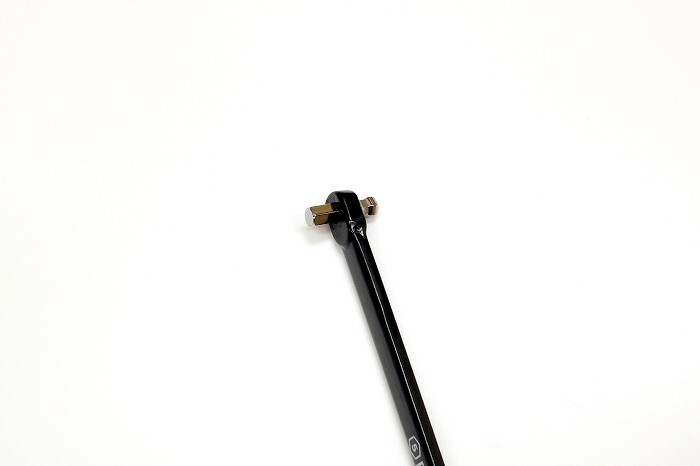

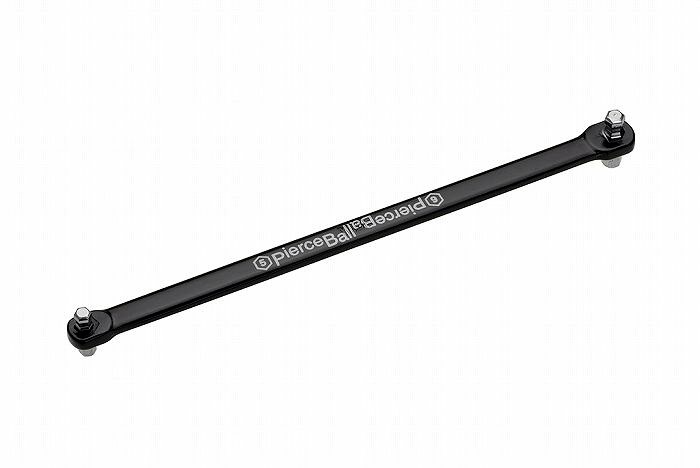

↑の『ピアスボールレンチ（5mm×6mm）』の使用がお勧めです。

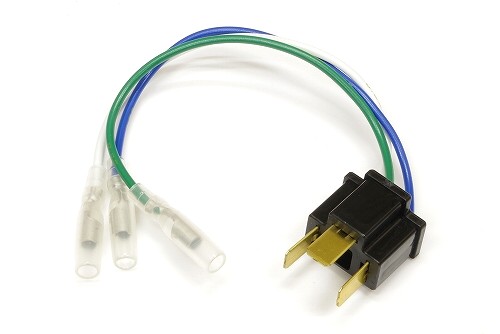

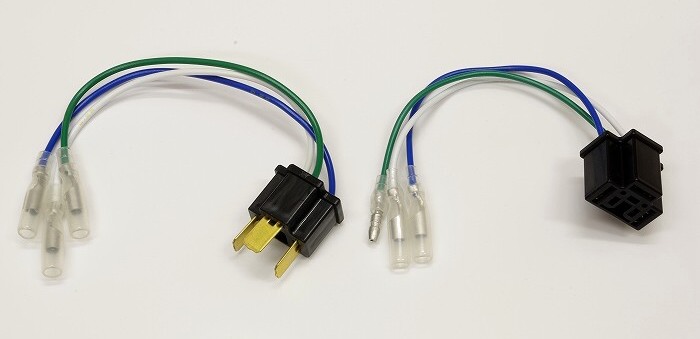

H4変換ハーネス【オス型】or【メス型】

ヘッドライトがH4の車両の場合は、

買い物かごのプルダウンにて、

『H4ハーネス【オス型】』の追加購入がお勧めで、

ヘッドライトがH4ではない車両で、

ヘッドライトの配線をワンタッチで外したいという場合には、

【オス型】と【メス型】の両方のご購入がお勧めです。

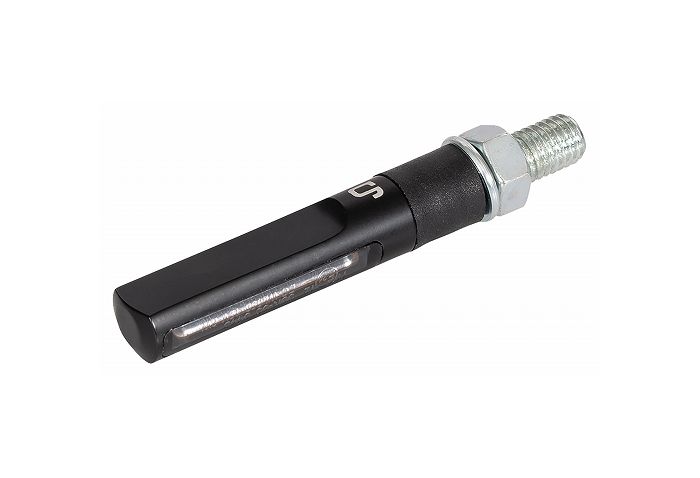

ガッツィーニ・LEDウィンカー・エンリコ

【ご購入時の注意】

※交換は技術力のあるバイクショップに依頼して下さい。
※写真はイメージです（モデルチェンジ等で予告なく形状が変わることもあります）。
※こちらの商品は、現在バグブロドットコムの通販のみの販売の為、バイク用品店等でお求めすることは出来ませんので、予め御了承してください。

バグブロドットコムのステッカーもプレゼント！

　『トライド44』をご購入された方には、120mm×15mmの「www.BugBro.com」と「ナックルダスター」のステッカーもプレゼントいたしますので、ストリートファイターのカルチャーを愛すバグブロドットコムのお客様としての属性証明にご利用して頂ければ幸いです。
